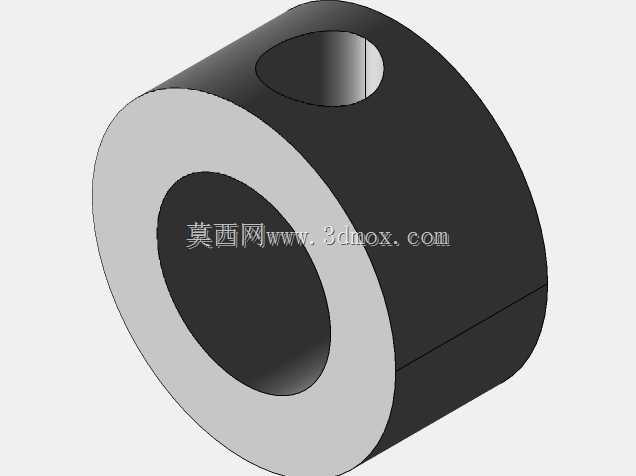

8mm规格径向锁紧式环形限位锁环

在做小型自动化模组、桌面级3D打印机传动结构以及轻型线性滑台的装配调试过程中，经常会遇到轴类零件轴向窜动的问题，尤其是8mm直径的光轴，作为桌面设备里最常用的传动导向规格，配套的限位锁紧零件如果设计不合理，很容易出现锁不紧、长期运行后移位、刮伤轴表面的情况，这款锁环就是针对这类应用场景做的结构优化。从实际使用场景来看，这类小规格锁环大多用在负载不大但对定位精度有一定要求的部位，比如打印机光轴上的皮带轮轴向定位、小型线性模组的行程硬限位、机器人关节处的轴承内圈轴向压紧、cnc小型雕刻机的导轨滑块限位，这些场景不需要太大的锁紧力，但要求锁紧后无松动、安装方便、不会对轴表面造成压痕损伤。从结构设计思路上，这款锁环采用了整体式环形基体搭配径向锁紧螺孔的结构，没有采用开口式锁环的变形锁紧方案，避免了开口结构长期受交变应力后出现的弹性松弛问题，整体式的环体内孔与轴采用小间隙配合，装配时可以轻松套入轴上的对应位置，调整到预设的安装位后，通过径向的螺孔拧入紧定螺钉，螺钉端面直接抵靠在轴的外圆表面，依靠螺钉的顶紧力实现环体与轴的相对固定。外形尺寸上，这款锁环适配8mm直径的轴类零件，内孔尺寸严格按照基孔制间隙配合的公差带设计，既保证装配时的顺畅度，又不会因为间隙过大导致锁紧后出现偏心问题；环体的外径尺寸控制在合理范围，不会因为外径过大占用过多的安装空间，也不会因为壁厚太薄导致螺钉顶紧时环体出现变形；径向的螺孔位置设置在环体壁厚的中心位置，保证螺钉顶紧时的受力均匀，不会出现单侧受力导致环体偏斜的情况，螺孔的深度经过核算，既保证螺钉有足够的啮合长度提供锁紧力，又不会因为螺孔过深导致环体外壁出现凸起干涉周边零件。安装边界方面，这款锁环的轴向宽度经过优化，在满足锁紧强度要求的前提下尽可能压缩轴向尺寸，适合安装空间局促的小型设备内部，装配时不需要对轴做额外的加工，不需要加工卡槽、定位台阶，只需要将环体套入光轴调整到目标位置，拧紧紧定螺钉即可完成固定，大幅降低了轴类零件的加工成本，也方便后期设备维护时的位置调整。在实际选型使用时需要注意，这类径向顶紧式的锁环适合静态定位或者低转速、低轴向负载的场景，如果是高转速或者大轴向负载的传动部位，还需要搭配定位销或者轴肩做辅助定位，但对于桌面级设备、轻型自动化模组这类常见应用，这款锁环的结构强度和锁紧力完全可以满足使用需求。环体的端面做了平整处理，当用来压紧轴承内圈或者其他零件端面时，可以保证贴合面的接触均匀，不会出现局部压应力过大导致被压零件变形的问题，径向螺孔的边缘做了微小的倒角处理，拧入紧定螺钉时不会出现螺纹乱牙的情况，也能避免螺钉拧入时刮伤周边的线束或者其他薄壁零件。很多新手结构工程师在做小型设备设计时，往往会忽略这类小锁紧零件的细节，要么选用开口式锁环导致长期运行松动，要么把锁环的尺寸设计得过大占用安装空间，这款锁环的结构参数是经过多轮实际设备装配验证的，各个尺寸的匹配度都经过实际工况的检验，不管是用来做轴上零件的轴向定位，还是做滑台的行程限位块，都能很好地适配8mm光轴的安装需求，不需要额外做结构修改就可以直接套用在对应的设计方案里，能有效减少设计阶段的零件选型和尺寸核算时间，也能避免因为小零件设计不合理导致的后期设备调试故障。
