宝可梦精灵球造型玩具外观结构设计

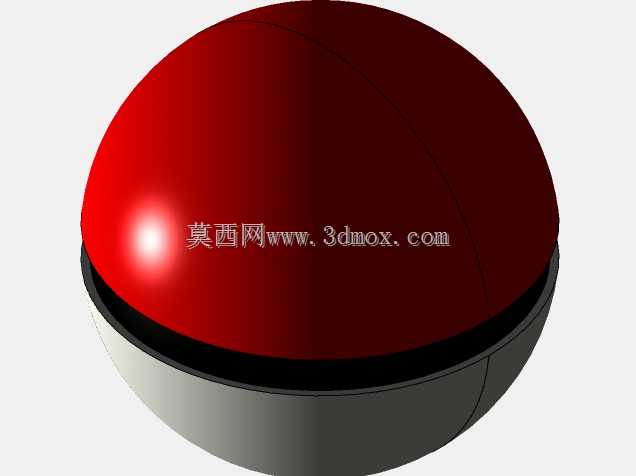

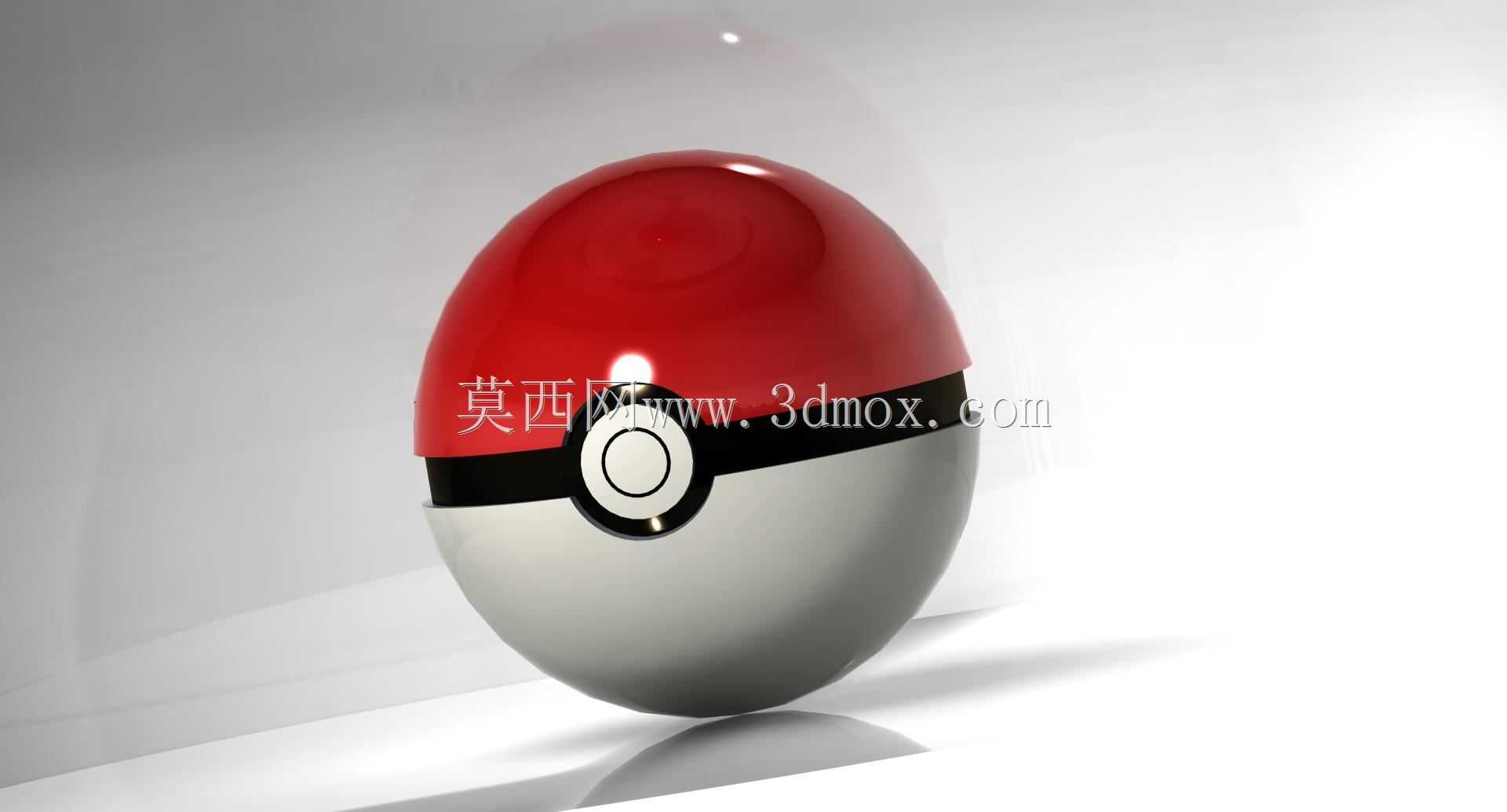

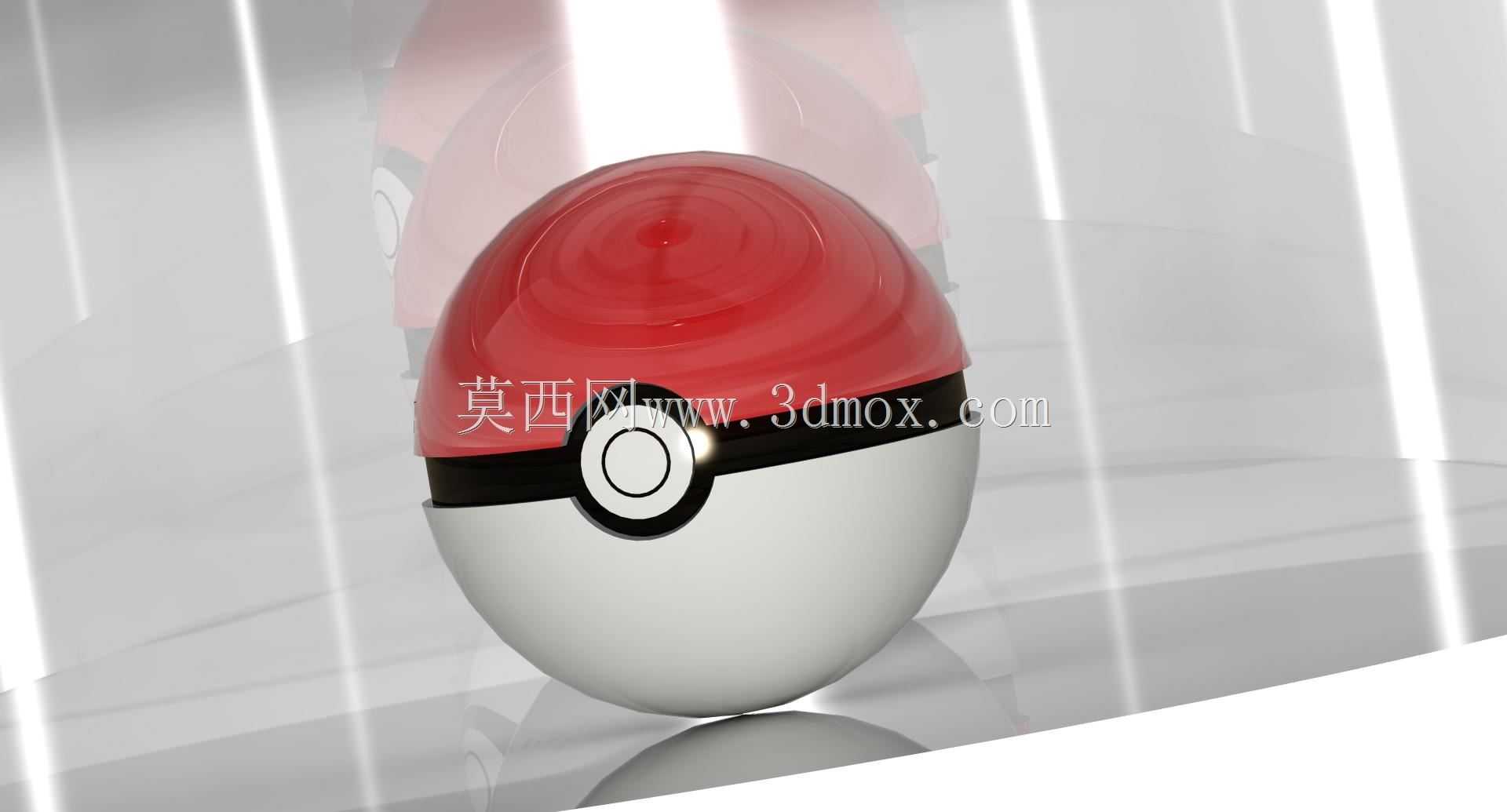

本次设计的精灵球造型玩具，核心面向潮玩手办、IP衍生周边的实体生产场景，可作为桌面装饰摆件、儿童互动玩具、动漫主题收藏周边使用，适配注塑成型、3D打印等多种加工工艺，能覆盖小批量定制打样与规模化量产的不同生产需求。从结构设计逻辑来看，整体采用上下半球对合的经典球形结构，上半球为亮面红色壳体，下半球为哑光白色壳体，中间设置一圈环形黑色装饰带作为视觉分割，正面中心位置集成圆形按键结构，按键区域做分层台阶设计，最外层为白色环形凸台，中间嵌套黑色圆形底座，中心设置小型圆形凸起作为按键触发标识，还原IP形象的经典视觉特征的同时，预留了内部功能模块的安装空间。外形尺寸方面，整体为标准球形结构，直径控制在70mm，符合单手握持的人机工程尺寸，上下半球的合模线设置在黑色装饰带的中线位置，合模面做0.1mm的错位止口设计，既可以保证上下壳体装配后的同轴度，也能避免合模缝外露影响外观质感，壳体壁厚统一设置为2mm，适配ABS、PC等常用玩具塑料的注塑成型工艺要求，避免出现缩痕、填充不足等成型缺陷。设计过程中优先考虑外观曲面的连续性，红色上半球的外表面做G2连续的曲面过渡，表面预留抛光余量，可实现高光亮面的表面处理效果，白色下半球做细微的晒纹处理预留位，可根据需求调整表面粗糙度，实现不同的视觉质感对比。中间的黑色装饰带采用独立嵌件设计，与上下半球通过卡扣结构连接，卡扣均匀分布在装饰带内侧，共设置6个均匀排布的楔形卡扣，装配时无需额外粘接即可实现上下半球的紧固连接，同时也方便后期拆解更换内部的电子模块，比如加装发光组件、发声组件时，无需破坏整体壳体结构即可完成拆装。正面的按键结构采用悬臂式卡扣设计，按键的活动行程设置为1.5mm，按压力度控制在5N左右，符合日常按压的手感需求，按键与壳体之间预留0.2mm的装配间隙，避免出现卡滞问题，按键表面做与壳体同曲率的曲面处理，保证整体外观的球面完整性，不会出现突兀的凸起或凹陷。从实际应用场景出发，该结构既可以作为纯静态的摆件玩具，也可以在内部空腔加装纽扣电池、LED灯、小型蜂鸣器等电子元件，扩展出按压发光、触发音效的互动功能，内部空腔的直径为66mm，足够容纳常规的纽扣电池座与小型电路板，内部设置了两个十字形的螺丝柱位，可用于固定内部的电路板与电池仓，螺丝柱的高度为4mm，根部做R0.5mm的圆角过渡，避免注塑时出现应力集中导致的柱位断裂问题。边缘处理上，所有的外露棱边都做R0.3mm的圆角倒钝处理，避免尖锐边角划伤使用者，符合玩具产品的安全设计规范，上下半球的开合位置做导向斜角设计，装配时可以快速定位，提升生产装配的效率。曲面建模过程中采用参数化的建模逻辑，所有的尺寸参数都可关联调整，比如需要制作不同尺寸规格的产品时，仅需调整整体直径参数，即可自动更新所有关联的壁厚、卡扣尺寸、止口尺寸，无需重新绘制曲面，大幅提升衍生型号的设计效率。渲染阶段针对不同材质的光学特性做了区分设置，红色壳体设置为高光亮面材质，反射率设置为0.8，粗糙度设置为0.1，模拟抛光塑料的质感，白色壳体设置为半哑光材质，反射率设置为0.4，粗糙度设置为0.3，黑色装饰带与按键区域设置为哑光黑色材质，反射率设置为0.2，粗糙度设置为0.6，通过不同材质的质感对比，提升整体模型的视觉层次感，同时也为后续的表面处理工艺提供明确的参考依据。
