船舶动力系统连杆端头结构设计

项目分类:船 发布时间:2021-10-12 ID:316634
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计
  • 船舶动力系统连杆端头结构设计

  在船舶动力传动系统的布局中,连杆端头是连接曲柄机构与传动杆件的核心受力部件,其运行状态直接决定了整台动力装置的传动可靠性,尤其在内河航运、近海作业的船舶动力舱内,这类部件需要长期承受交变载荷冲击、舱内温湿度波动带来的腐蚀影响,以及不同航速下的振动载荷,设计阶段需要兼顾结构强度、安装适配性与后期维护便利性。从结构功能来看,该部件的核心作用是实现连杆与配套传动件的铰接传动,将曲柄的回转运动转化为杆件的往复推拉动作,同时抵消传动过程中产生的径向偏载,避免杆件出现弯曲变形。设计过程中首先要明确安装边界:中间的通孔为铰接配合面,需要与配套的销轴保持H7/f6的间隙配合精度,保证转动过程中无卡滞同时不会出现过大旷量;两侧的凸台结构为安装定位面,

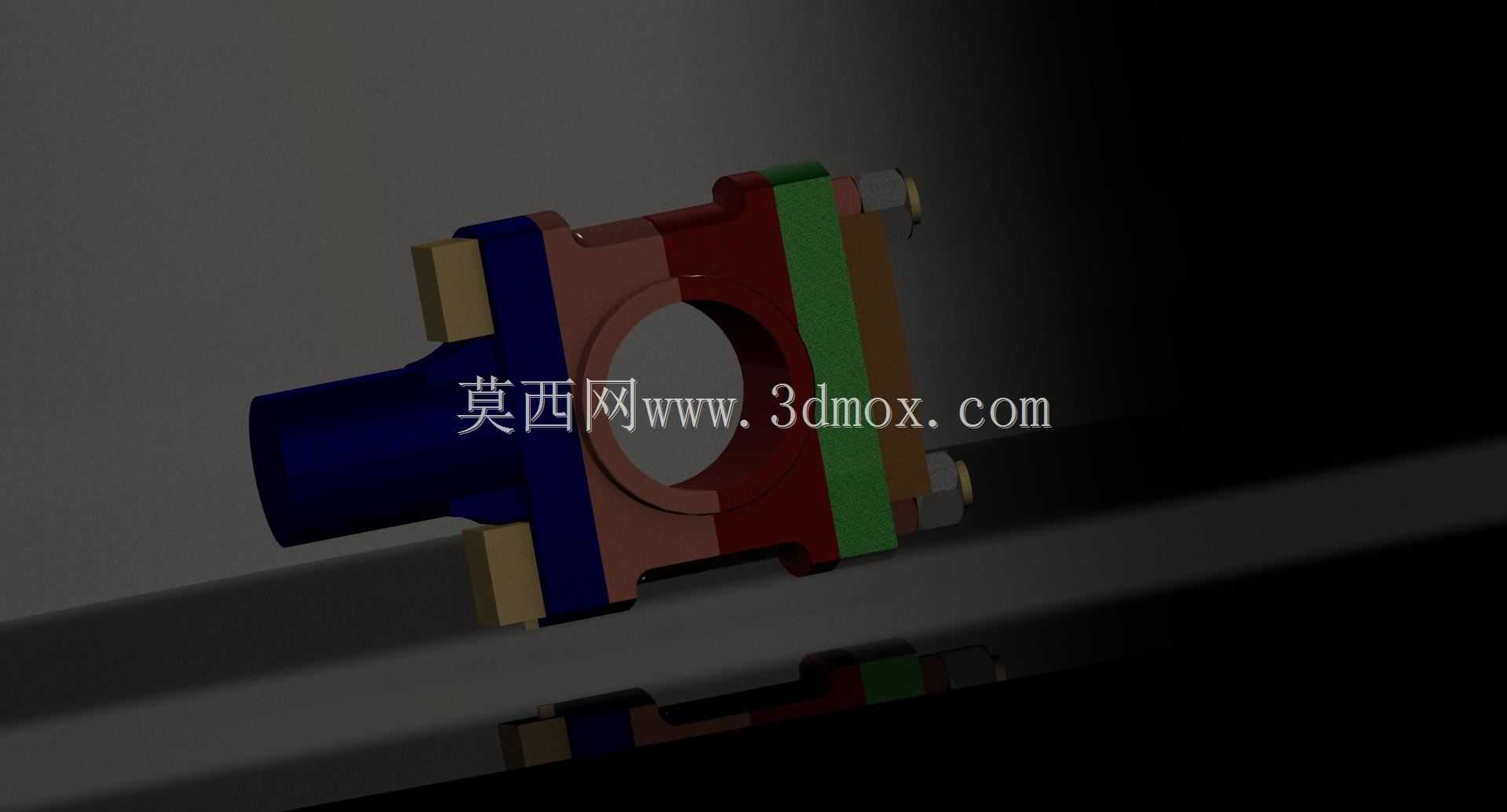

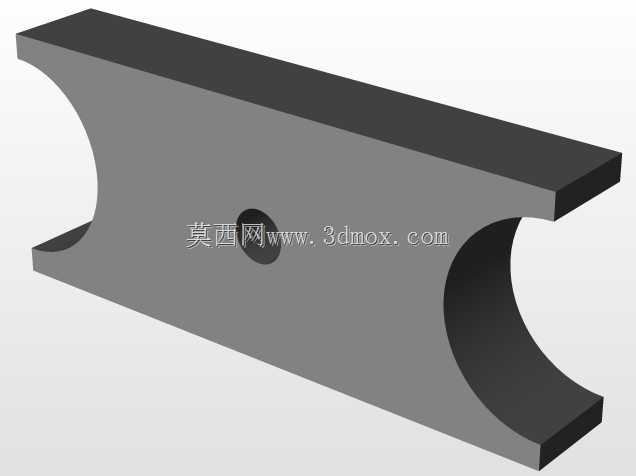

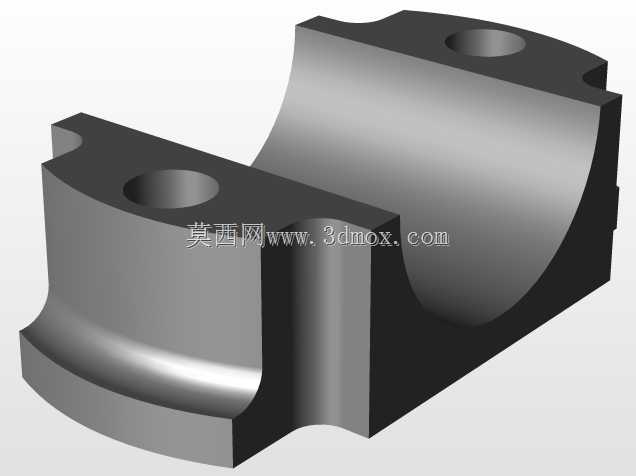

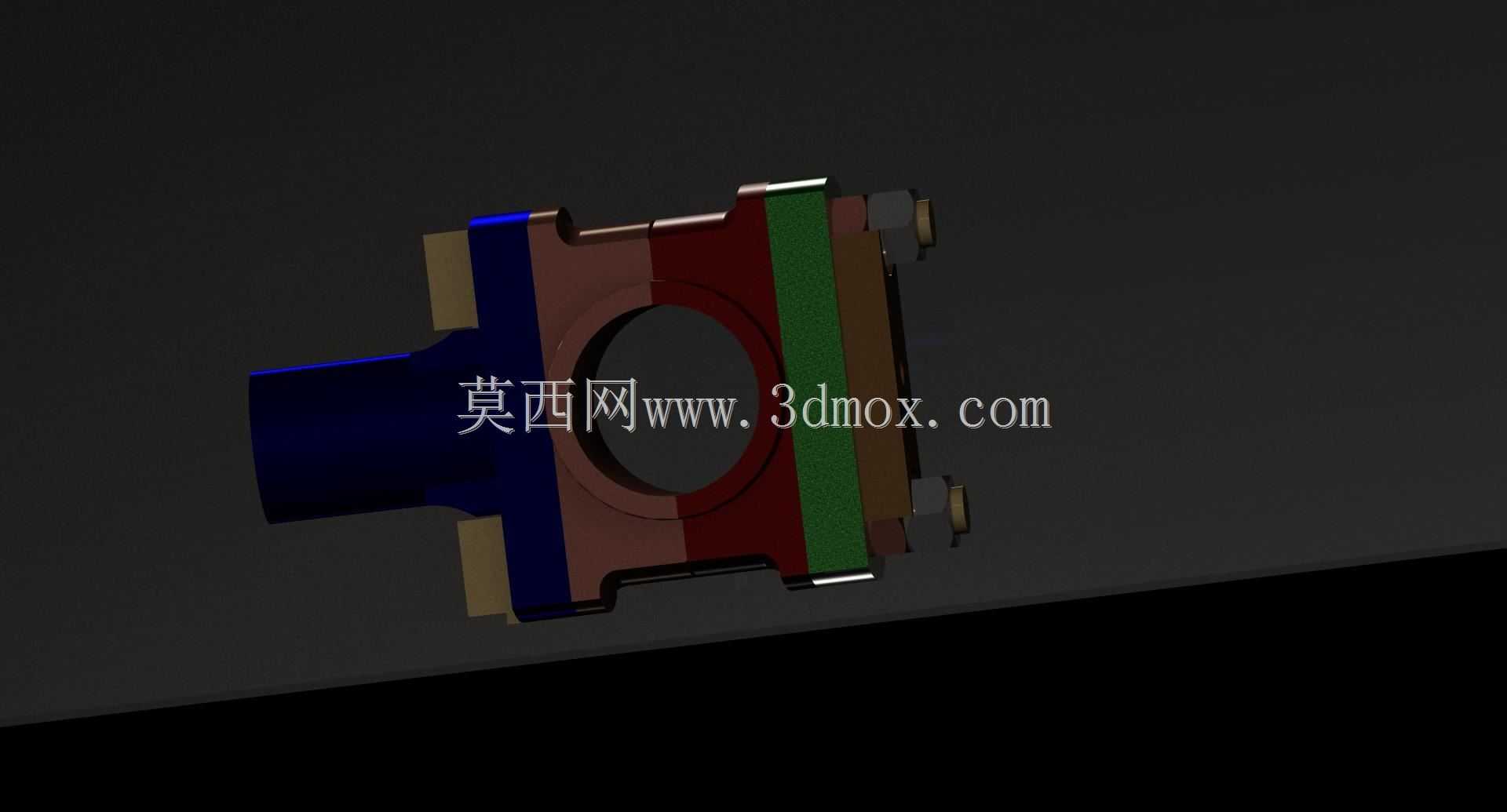

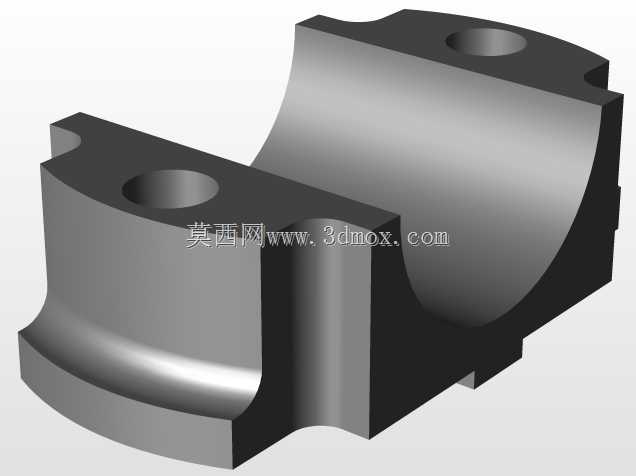

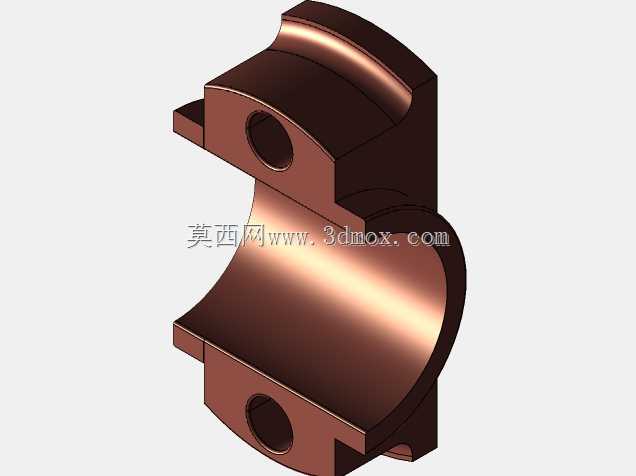

  与相邻的连接座贴合时需要保证平面度误差不超过0.02mm,避免装配后出现局部应力集中;端部分布的螺栓孔位需要与配套的紧固件规格匹配,孔位的位置度公差控制在φ0.1mm以内,保证装配时螺栓能够顺利穿入,不会出现强行装配导致的螺栓受剪问题。外形结构上采用了分体式装配设计,不同颜色区分的构件分别对应主体基座、耐磨衬套、压盖、锁紧组件等部分,这种拆分设计的核心考量是后期维护的便利性——船舶长期在水上航行,动力舱内的部件检修条件有限,当铰接位置的衬套出现磨损时,不需要整体更换整个连杆端头,只需要拆卸外侧压盖更换耐磨衬套即可,大幅降低了运维成本与检修时长。主体基座部分采用了加厚的承力壁设计,对应应力集中的转角位置做了R角过渡处理,

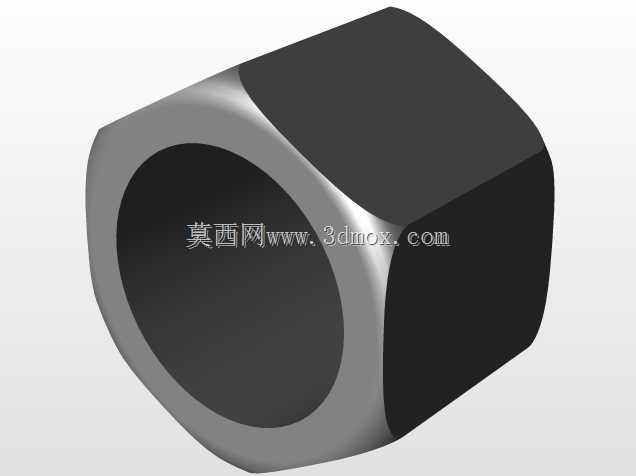

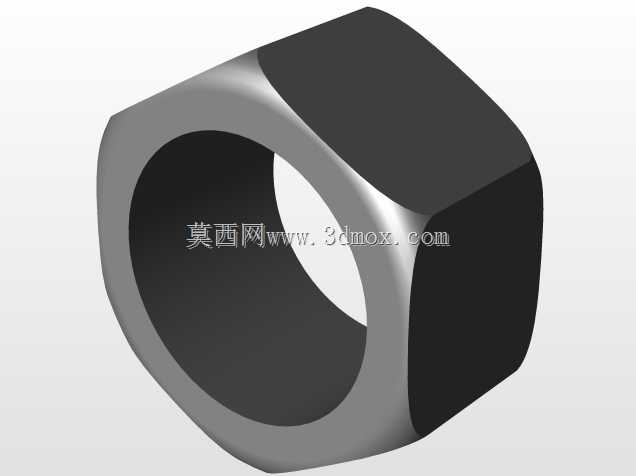

  避免交变载荷作用下出现疲劳裂纹;外侧的锁紧组件采用了双螺母防松结构,适配船舶运行过程中的持续振动工况,避免紧固件出现松脱导致的传动失效。在实际选型匹配过程中,需要先确认配套销轴的直径尺寸、连杆的连接端距,以及相邻安装座的空间间隙,保证该部件装入后不会与周边的管路、机架结构出现运动干涉;铰接面的润滑通道设计在部件的侧方凸台位置,可在不拆卸整体结构的情况下完成润滑脂加注,适配船舶动力舱定期维保的操作需求。从受力特性来看,该部件在运行过程中主要承受沿连杆轴向的推拉载荷,同时在换向瞬间承受一定的径向冲击,因此在结构设计时对承力截面做了等强度优化,在保证整体重量可控的前提下,让各个截面的应力分布保持均匀,避免局部应力过高导致的部件失效。

  安装过程中需要先将耐磨衬套压入主体基座的内孔中,保证衬套与基座的过盈量符合设计要求,再将整体结构套入配套销轴,依次安装两侧压盖与锁紧螺栓,按照对角拧紧的顺序将螺栓紧固至规定扭矩值,最后穿入防松锁片避免螺栓回转。这类连杆端头除了应用在船舶主动力传动系统中,也可适配船舶甲板机械、舵机传动机构中的同类铰接位置,只要安装尺寸与载荷参数匹配即可实现通用替换,设计阶段预留的尺寸公差余量也能够适配不同厂家生产的同规格连杆组件,降低备件的储备难度。
