参数化凸轮从动件传动结构设计

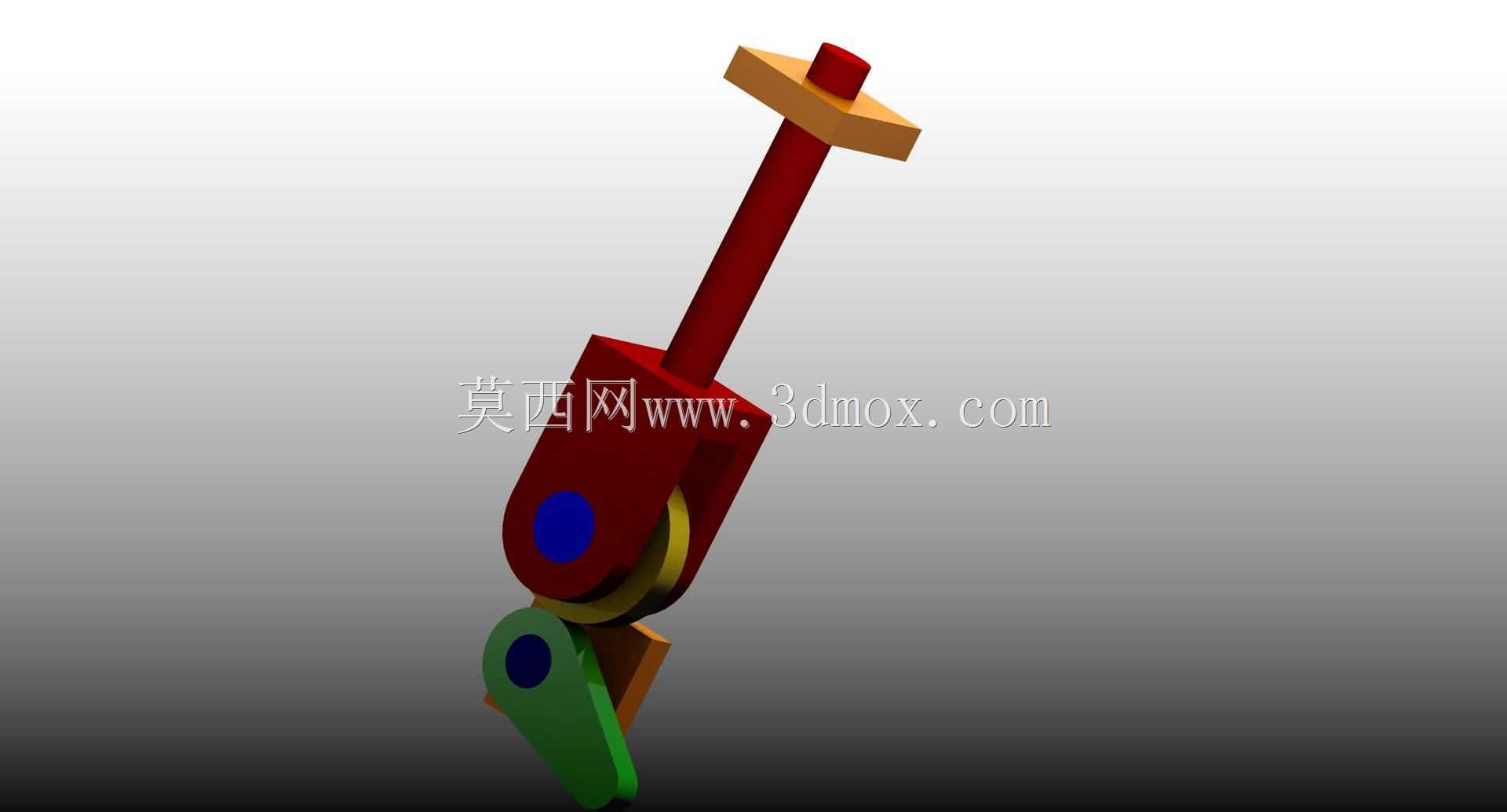

　　在自动化装配线、包装机械、纺织设备以及内燃机配气机构这类需要实现周期性往复动作的设备中，凸轮从动件是把凸轮的旋转运动转化为从动端预设规律直线或摆动动作的核心接触部件，其设计合理性直接决定整套机构的运动精度、运行噪音与使用寿命。这套结构的设计核心首先围绕接触形式的适配展开，针对不同设备的载荷特性、运行转速与维护周期，可选择尖顶、滚子、平底三类接触端结构，本次呈现的结构采用滚子接触形式，能将滑动摩擦转化为滚动摩擦，大幅降低接触副的磨损速率，适配中高速连续运转的工业场景，比如日化灌装线的工位切换机构、印刷设备的进纸抬升动作，都依赖这类低磨损的凸轮从动结构实现稳定的周期动作。设计过程中首先要明确从动件的运动规律边界，

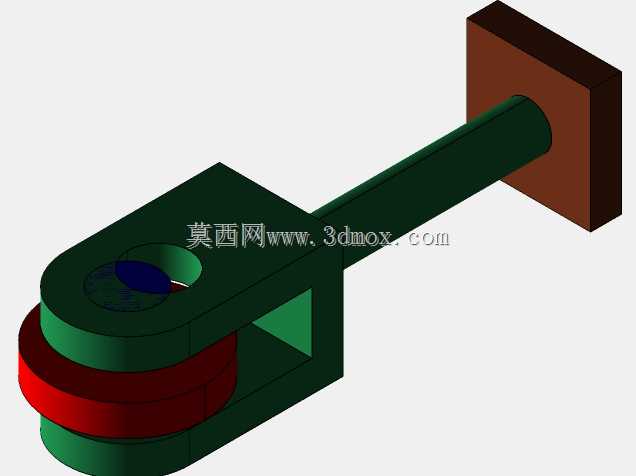

　　根据设备端需要的行程长度、停歇时间、加速度曲线要求，反向推导凸轮轮廓的参数化方程，同时要校核从动件的压力角，直动从动件的推程压力角需要控制在30度以内，摆动从动件推程压力角不超过45度，避免出现机构自锁、驱动负载陡增的问题。从安装边界来看，这套从动件的导向段采用圆柱直杆结构，适配设备机架上的标准直线导向孔安装，杆部直径公差取h7级，和导向套的配合间隙控制在0.02-0.05mm之间，既保证往复运动的顺畅性，又避免间隙过大带来的横向窜动，影响运动轨迹精度。从动件的摆臂连接位置设置了铰接销轴孔，孔位同轴度公差控制在0.01mm以内，保证滚子转动时无卡滞，销轴和孔的配合选用H8/h7间隙配合，方便后期维护时快速更换磨损的滚子部件。

　　结构的复位功能依靠配套的复位弹簧实现，设计时需要根据从动件的运动质量、凸轮转速计算弹簧的预紧力，保证从动件在回程阶段始终和凸轮轮廓保持贴合，不会因为惯性出现脱离接触的跳齿现象，尤其是在设备高速运转时，弹簧刚度的匹配直接决定机构运行的平稳性，刚度过大会增加凸轮接触面的接触应力，加剧轮廓磨损，刚度过小则无法保证从动件及时复位，出现动作滞后。在材料选型层面，从动件的主体杆部采用45号钢调质处理，硬度达到HB220-250，兼顾结构强度与加工便利性，接触端的滚子采用轴承钢淬火处理，硬度达到HRC58-62，表面粗糙度控制在Ra0.8以下，降低滚动接触时的摩擦阻力，和凸轮接触的轮廓面需要做表面氧化处理，提升防锈能力与表面耐磨性能。

　　实际装配时需要注意从动件的安装方向，保证滚子的回转平面和凸轮的旋转平面完全重合，偏角误差不超过0.5度，否则会造成滚子端面和凸轮侧面的异常摩擦，短时间内就会出现部件磨损报废。在设备调试阶段，需要手动盘车检查整个行程内从动件的动作是否顺畅，有无卡滞点、异响，测量从动件的实际行程是否符合设计要求，行程误差控制在0.1mm以内才能满足常规自动化设备的动作精度要求。这类参数化设计的凸轮从动件结构，可以通过调整杆部长度、滚子直径、铰接点位置等参数，快速适配不同规格的凸轮机构，大幅缩短非标设备的设计周期，不需要每次从零开始建模计算，只需要输入对应的行程、载荷参数就能生成适配的结构模型，在非标自动化设计场景中能有效提升设计效率。同时结构上预留了润滑脂加注通道，在定期维护时可以直接向铰接销轴位置、导向配合面加注润滑脂，不需要拆解整个机构，降低设备的日常维护成本，适配工厂连续化生产的运维需求。
