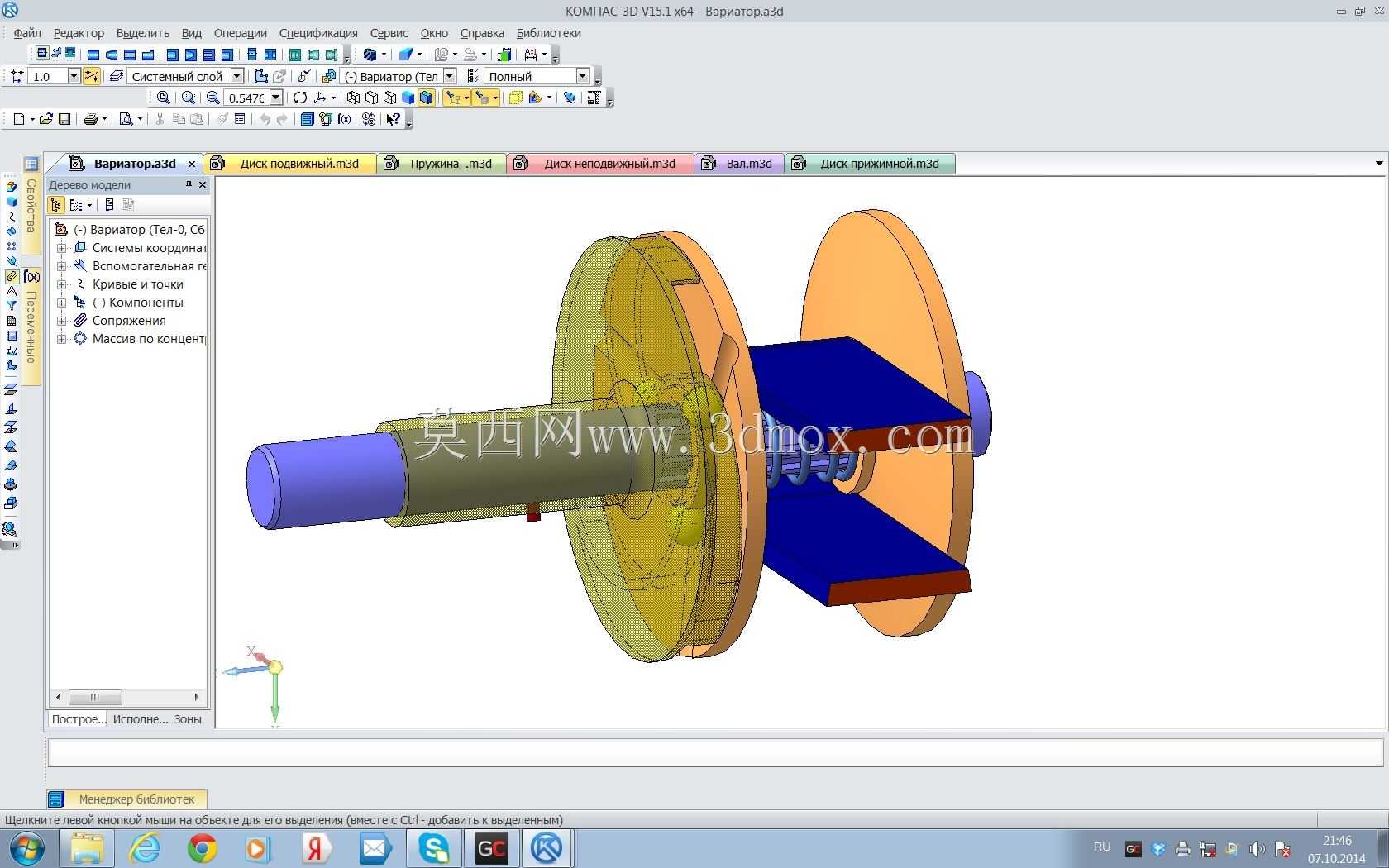

这类带式无级变速结构,常出现在中小功率输送设备、轻工包装机械、小型农用机具以及部分台式加工设备的传动链路中,核心作用是在设备运行状态下连续调整输出轴转速,匹配不同工况下的负载转速需求,无需停机换挡即可实现传动比的平滑过渡,避免有级变速带来的转速突变冲击。从结构组成来看,整套传动机构包含输入输出端的两组可变径带轮、张紧调节组件、传动三角带以及支撑轴系,可变径带轮采用可轴向滑移的锥盘结构,通过改变锥盘的轴向间距,调整三角带在带轮槽内的工作半径,当主动轮端三角带工作半径增大、从动轮端对应半径减小时,输出转速升高,反之则输出转速降低,整个调速过程中三角带始终保持合适的张紧度,避免打滑丢转。设计这类结构时,首先要核算传递功率对应的三角带型号,确保带体与锥盘接触面的摩擦力足够传递额定扭矩,避免重载工况下出现打滑磨损;其次要匹配锥盘的锥面角度,角度过小会导致带体嵌入过深加剧磨损,角度过大则会降低摩擦传动效率,常规设计中锥面夹角多取30到34度区间,兼顾传动效率与带体使用寿命。支撑轴系的设计要预留锥盘轴向滑移的行程空间,轴上的滑移导向键需要做耐磨处理,同时要考虑安装时的轴系同轴度公差,避免两轴平行度超差导致三角带偏磨。安装边界方面,整套变速机构的轴向尺寸需要匹配设备传动仓的预留空间,输入轴与动力源(多为小功率异步电机)的连接优先选用弹性联轴器,补偿少量安装同轴度误差,输出轴端与负载端的连接可根据负载特性选用链轮或直联结构,带轮的径向尺寸需要预留三角带拆装的操作空间,外围需要设置简易防护壳,避免运行过程中杂物卷入带轮间隙。实际应用中,这类结构相比齿轮式无级变速器结构更简单,制造成本更低,维护时仅需定期检查三角带磨损情况、调整张紧力即可,适合对调速精度要求不高、载荷平稳的中低速传动场景,设计建模时需要重点验证锥盘全行程移动时三角带的长度适配性,避免调速到极限位置时出现带体过松打滑或过张紧拉断的问题,同时要校核轴系在最大张紧力下的挠度,确保轴的变形量在允许范围内,不会影响锥盘的正常滑移。
- 上一篇:南非防雷装甲运兵车外观结构设计
- 下一篇:桌面级简易熔融沉积成型3D打印设备结构
- 全部评论(0)
- 模板大小: 378.01 KB
- 售价:5金币
- 下载次数: 16
- 系统要求: Rendering
- 软件分类: 变速器
