手动换挡式齿轮箱装配结构三维设计

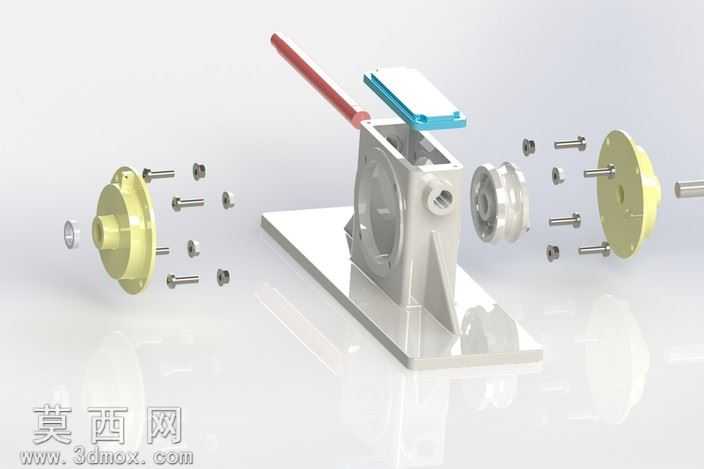

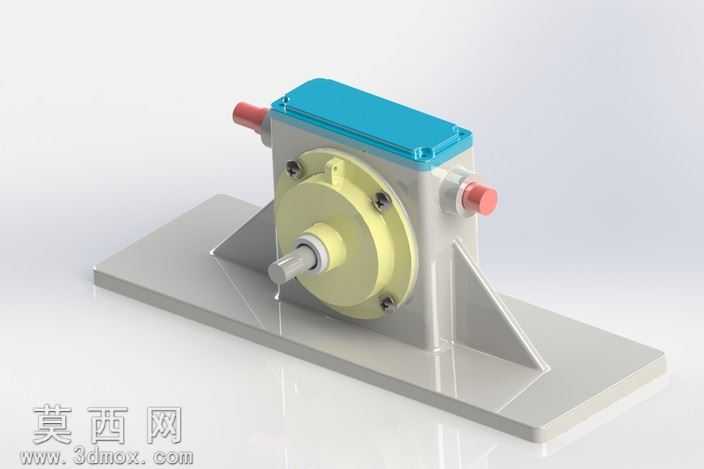

本作品为手动换挡式齿轮箱的完整三维装配设计，建模过程严格遵循机械设计规范，先从核心传动零件的参数化建模入手，依次完成输入轴、输出轴、不同模数的传动齿轮、换挡拨叉、箱体基座、两侧端盖、连接紧固件等所有零件的特征构建。建模时对齿轮的齿廓曲线采用渐开线参数方程生成，保证齿形啮合的精度符合传动设计要求，对箱体的安装定位面、轴承安装孔、换挡杆过孔等关键配合部位严格标注公差参考，确保各零件装配时无干涉问题。渲染阶段采用白模搭配金属质感材质的表现方式，箱体主体赋予哑光银白金属材质模拟铸铁喷塑的壳体质感，传动齿轮、连接螺栓、端盖等零件赋予亮面金属材质区分不同加工工艺的零件外观，换挡操作杆赋予红色哑光塑胶材质突出操作部件的辨识度，蓝色端盖零件采用半亮面工程塑料材质，通过不同材质的区分清晰展现各部件的功能分区。结构设计上采用卧式安装基座，箱体两侧通过法兰端盖封装内部传动结构，螺栓连接的设计方便后期拆解维护，输入输出轴分别从两侧端盖伸出用于连接动力端与负载端，顶部设置换挡杆安装位可通过拨杆操作切换内部齿轮啮合状态，实现不同传动比的动力输出。设计思路围绕小型动力传动场景的使用需求，在保证齿轮传动强度的前提下尽可能缩小箱体整体体积，基座预留的安装孔位可直接固定在设备机架上，爆炸视图的呈现方式清晰展示了所有零件的装配顺序与配合关系，每个紧固件的安装位置、啮合齿轮的配对关系、密封件的安装位置都直观呈现，可直接用于机械原理教学、装配工艺参考以及同类型传动产品的设计迭代参考，内部齿轮的传动比经过合理匹配，可满足小功率动力传输场景下的多档位转速切换需求，整体结构紧凑，传动路径清晰，装配逻辑符合常规齿轮箱的生产装配流程。
