卡位式公共自行车停放架结构设计

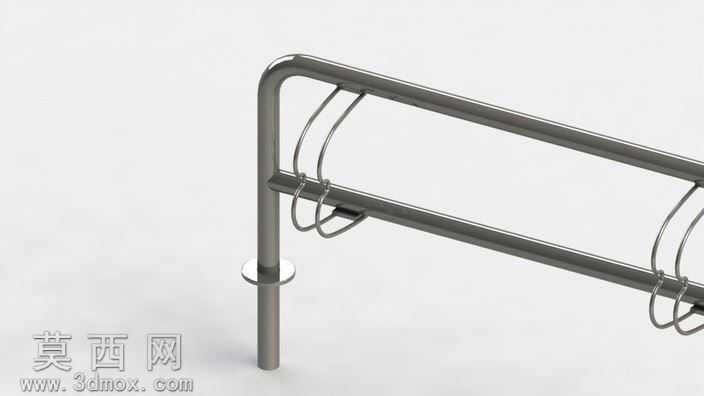

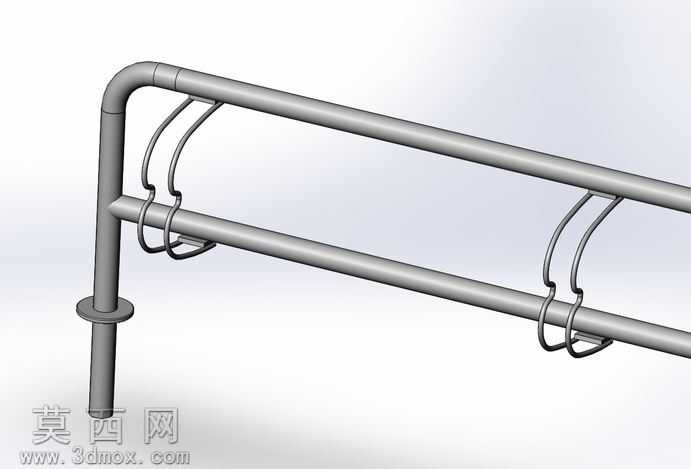

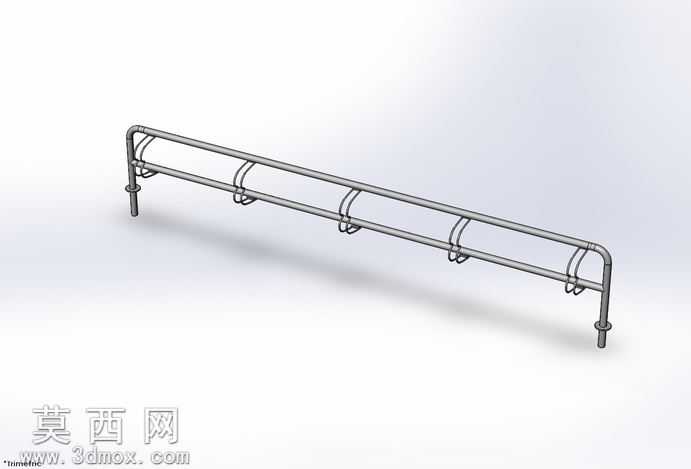

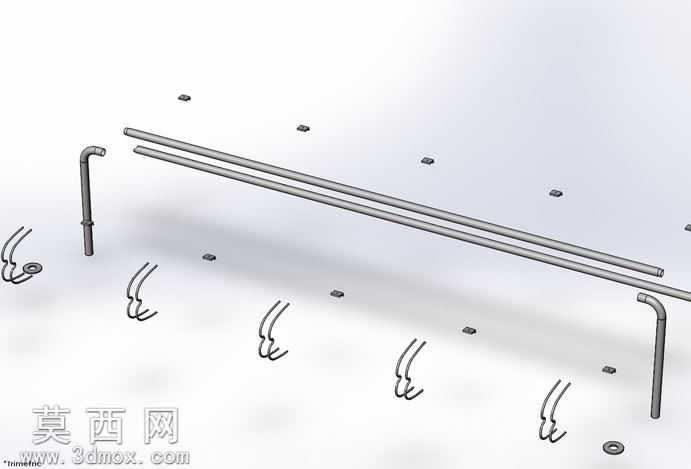

本作品为卡位式公共自行车停放架的三维设计成果，建模过程依托三维设计软件完成零件建模与整体装配，完整还原了停放架的实用结构与外观细节。建模阶段首先搭建整体框架的基准轴与基准面，确定停放架的整体长度、卡位间距与支撑高度，主体采用圆管型材作为基础构件，通过扫描特征生成连续的横向主杆与竖向支撑腿，在主杆对应卡位位置，通过拉伸、切除特征制作弧形卡位环，每个卡位环的弧度匹配常规自行车轮圈的外径尺寸，能够对自行车前轮形成稳定的侧向限位，避免车辆停放时发生倾倒、侧滑。装配阶段严格按照实际安装逻辑添加配合关系，竖向支撑腿与横向主杆之间采用重合、同轴心配合，卡位环与主杆之间采用焊接位置的固定配合，还原了实际产品的焊接连接结构，同时对支撑腿底部的安装固定结构做了细节建模，预留了地面膨胀螺栓安装的孔位结构，方便实际场景的落地安装。材质与渲染阶段，为整体模型赋予了拉丝不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢管材的哑光金属质感，渲染时采用柔和的环境光搭配定向主光源，清晰呈现圆管的曲面光影过渡与卡位环的结构轮廓，同时添加轻微的地面阴影，提升模型的真实感与立体感。设计思路来源于日常公共区域的停车需求，针对传统停车区域车辆摆放杂乱、易倾倒的问题，采用等距卡位的结构设计，单个停放架可同时容纳五辆自行车停放，整体结构简洁稳固，没有多余的冗余构件，既能够有效规范停车秩序，也兼顾了户外使用的耐用性需求，建模过程中对管材的弯折弧度、卡位环的开口尺寸都做了参数化调整，确保结构尺寸符合常规民用自行车的停放适配要求，整体装配完成后进行了干涉检查，确认各构件之间无干涉问题，结构连接逻辑合理，可直接用于后续的工程出图、产品打样参考。
