小型便携抽水机内部转子泵体结构设计

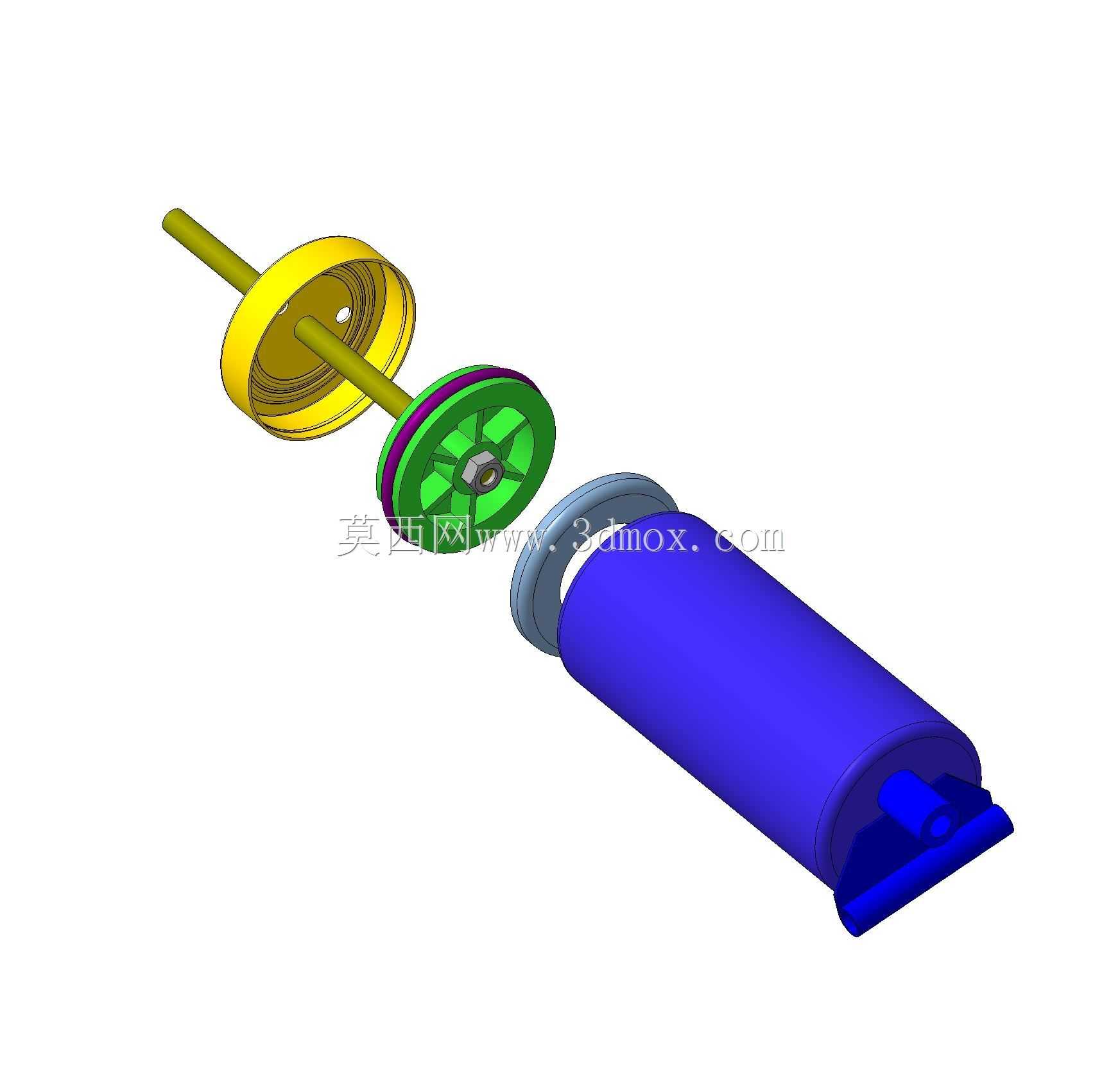

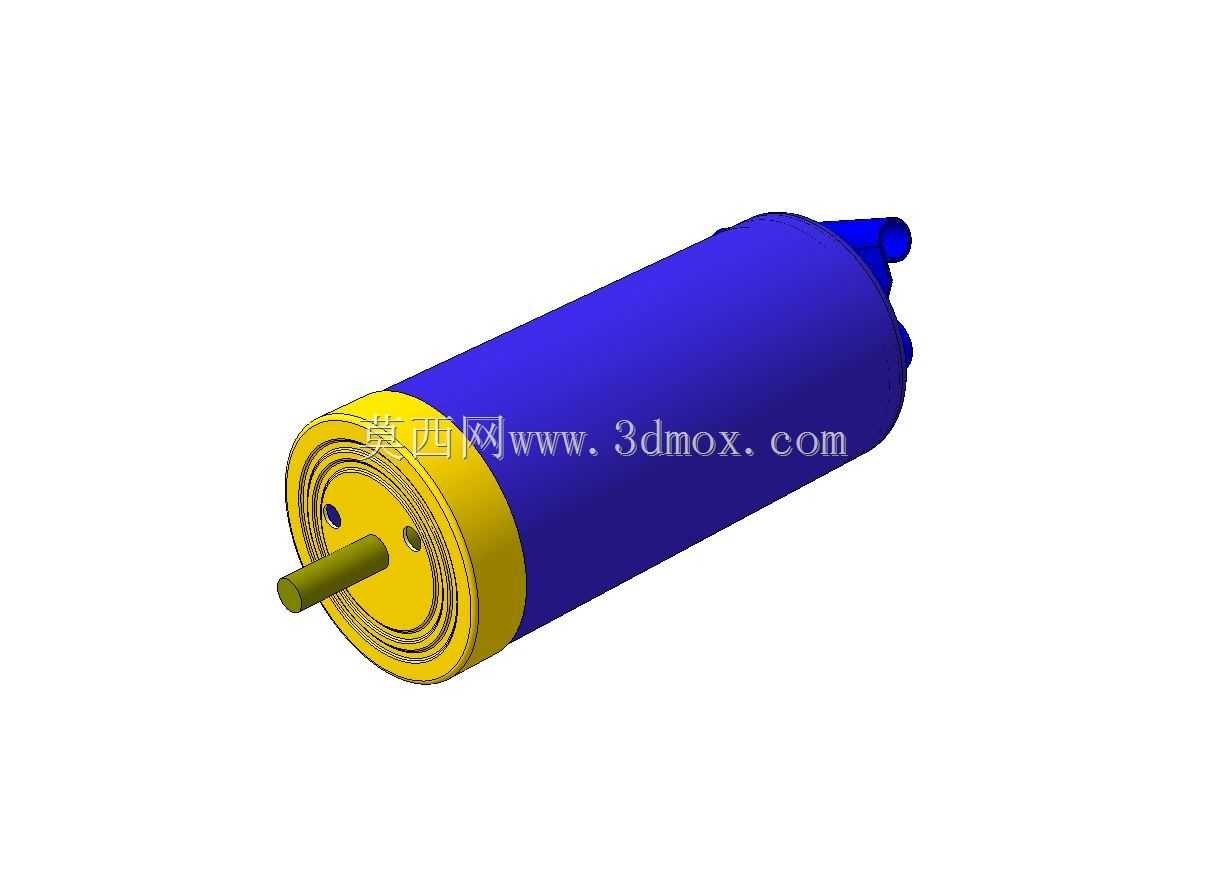

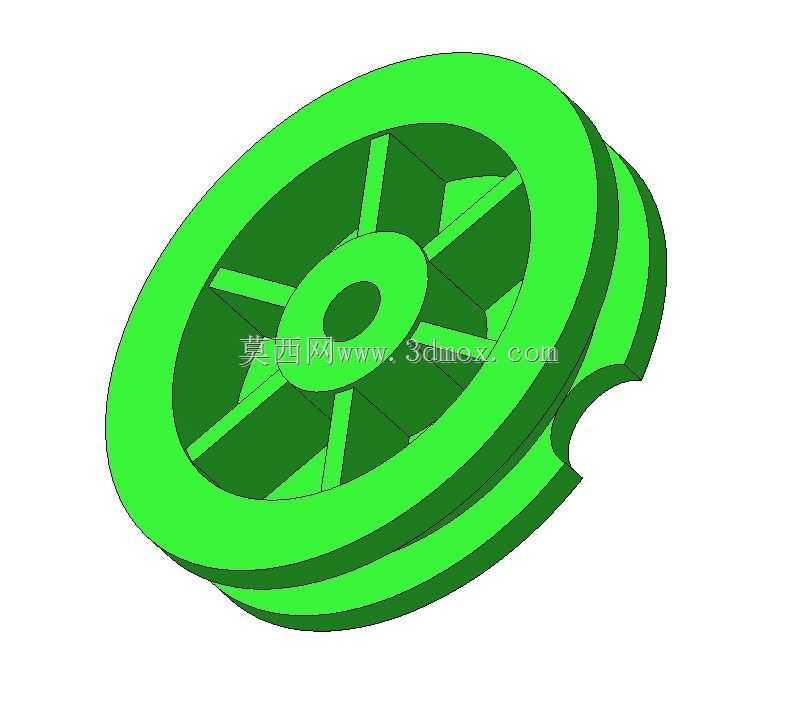

在民用给排水、小型农田灌溉、车载应急供水、户外作业取水等场景中，这类小型直筒式抽水机的应用覆盖度极高，不同于大流量工业离心泵的厚重结构，该款抽水机采用分体同轴式结构布局，将动力输入轴、叶轮组件、泵腔筒体做轴向串联设计，最大程度压缩径向安装尺寸，适配狭小空间内的嵌入式安装需求。从结构拆解视角来看，动力输入轴采用长直圆轴设计，轴身做阶梯变径处理，靠近输入端的轴段预留皮带轮安装位，匹配图中黄色带槽传动轮，可通过三角带连接外置动力源，无需额外做联轴器对中调整，降低现场安装的调试难度；轴身中段设置定位轴肩，用于固定绿色叶轮组件的轴向位置，叶轮采用带辐条的开式结构设计，边缘做加厚包边处理，既可以降低流体通过时的水力损失，也能避免输送含微小杂质水体时的流道堵塞问题，叶轮与泵腔之间预留0.3-0.5mm的运转间隙，既保证转动时无剐蹭，也能减少容积效率损失。泵体部分采用蓝色直筒式腔体结构，进水端设置在筒体端部的斜向接口，出水方向可根据管路布局做周向调整，筒体靠近叶轮的一端设置灰色密封端盖，端盖内孔预留密封件安装槽，可适配骨架油封或机械密封结构，防止泵腔内部水体沿传动轴泄漏，同时阻挡外部粉尘进入轴承配合位。在实际选型适配时，该结构的轴向总长度可根据动力匹配需求做调整，筒体的外径尺寸控制在常规同流量泵体的70%左右，安装时仅需要固定筒体两端的支撑位即可，无需额外做复杂的机架焊接，适合移动类供水设备的集成搭载，比如户外作业的移动供水站、小型工程的临时排水点位，都可以直接将该泵体串接在管路中，搭配对应功率的动力源即可快速投入使用。设计过程中，叶轮的叶片角度经过流体仿真优化，在低转速工况下依然可以保持稳定的扬程输出，避免小流量工况下的气蚀问题，传动轴的材质选用调质处理的中碳钢，轴身与密封件配合的位置做表面淬火处理，硬度达到HRC45以上，降低长期运转时的轴面磨损，延长密封件的更换周期。泵腔内壁做光滑圆弧过渡处理，没有直角突变结构，减少流体在腔体内的涡流损失，提升整体运行效率，端盖与筒体的连接采用止口定位方式，装配时可以快速保证同轴度，降低装配工人的技能要求，后期维护拆解时，仅需要拆下两端端盖即可抽出整个转子组件，更换叶轮或密封件的操作可在现场完成，无需将整泵返厂维修。从安装边界来看，该泵的输入端传动轮的径向突出尺寸需要在安装时预留足够的皮带张紧空间，筒体底部可设置弧形支撑座，通过U型螺栓固定在安装机架上，进水口与管路连接时需要加装密封垫圈，避免进气导致的泵不上水问题，初次启动前需要在泵腔内加注引水，排尽腔体内空气才能保证正常抽水作业。这类结构的抽水机相比传统铸铁泵体重量更轻，拆分后的部件便于搬运，在山区零散地块灌溉、家庭应急排水、房车供水系统改装等场景中，都能凭借紧凑的结构和稳定的性能满足使用需求，设计时充分考虑了非专业用户的维护难度，所有连接部位均采用标准紧固件，没有特殊定制的异形连接件，用户可自行采购标准件完成更换维修。
