Somfy智能电动欧标电源插头结构设计

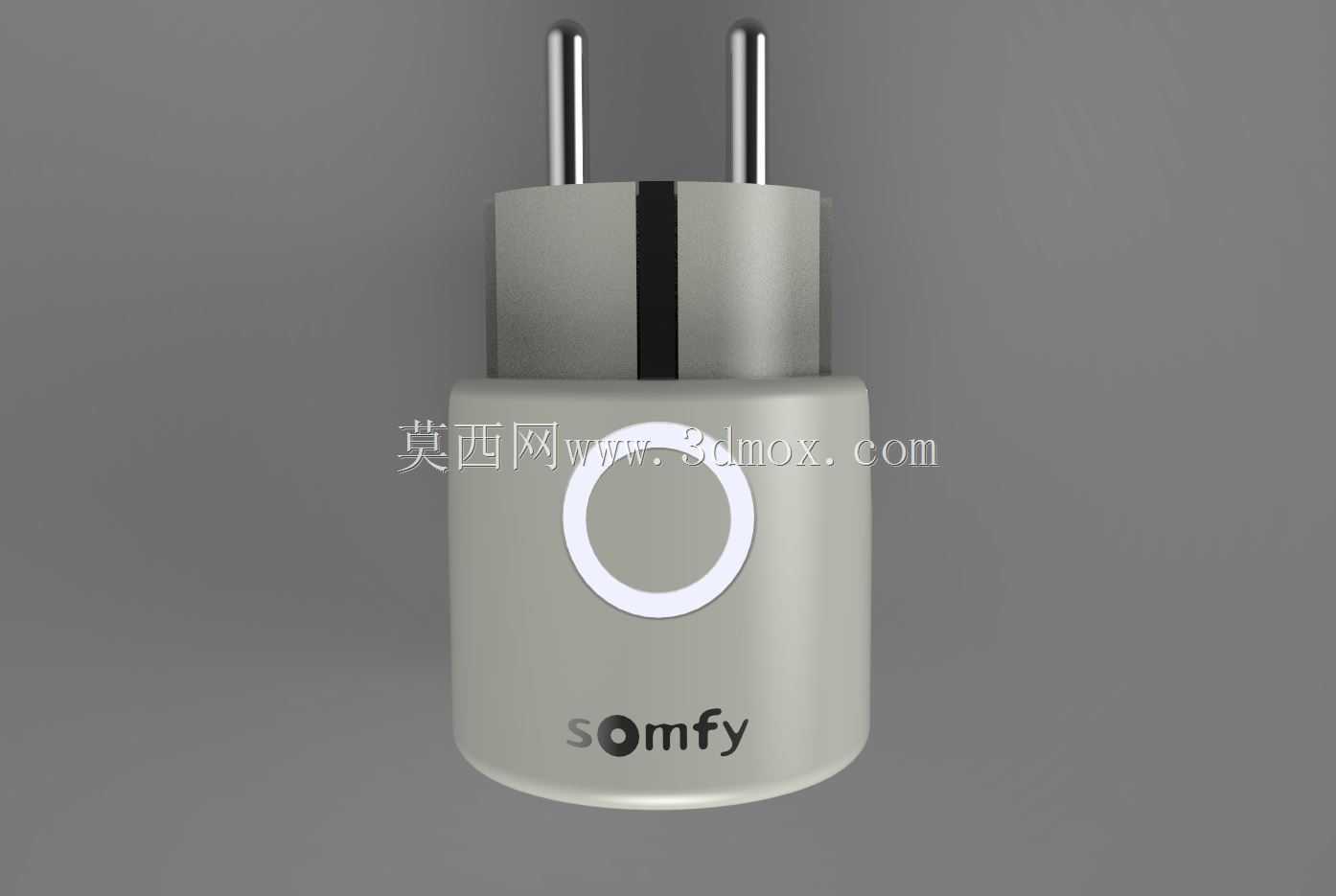

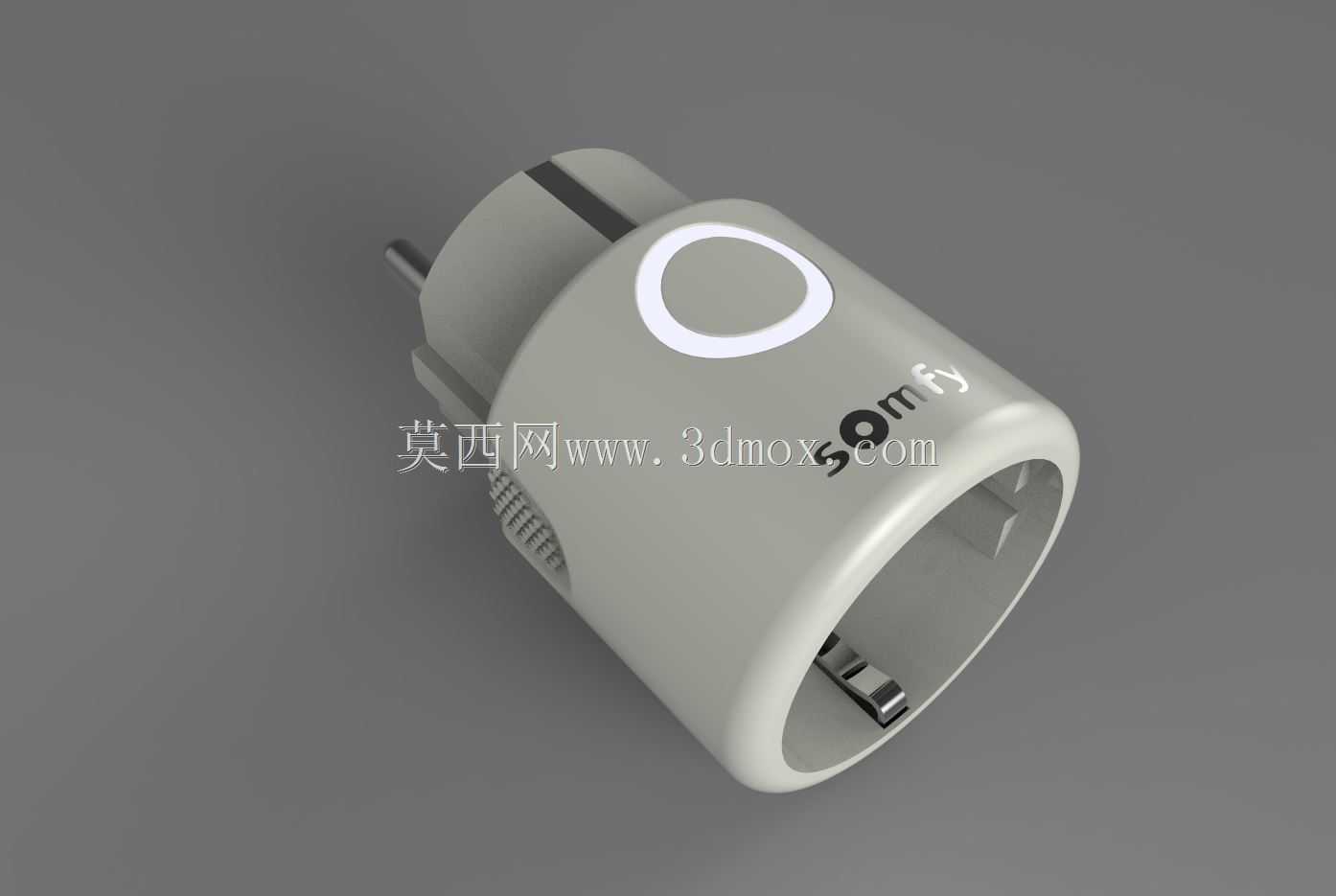

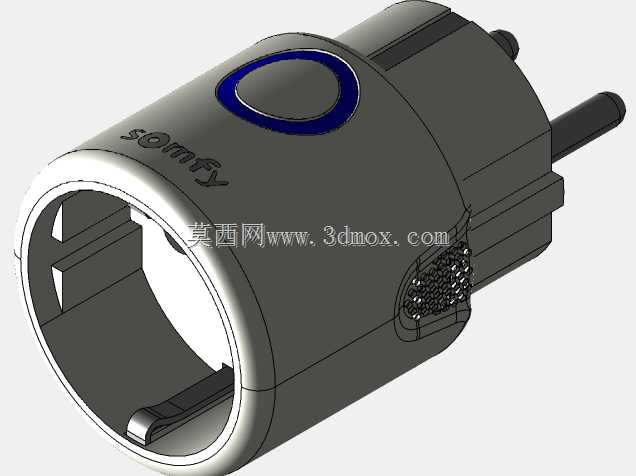

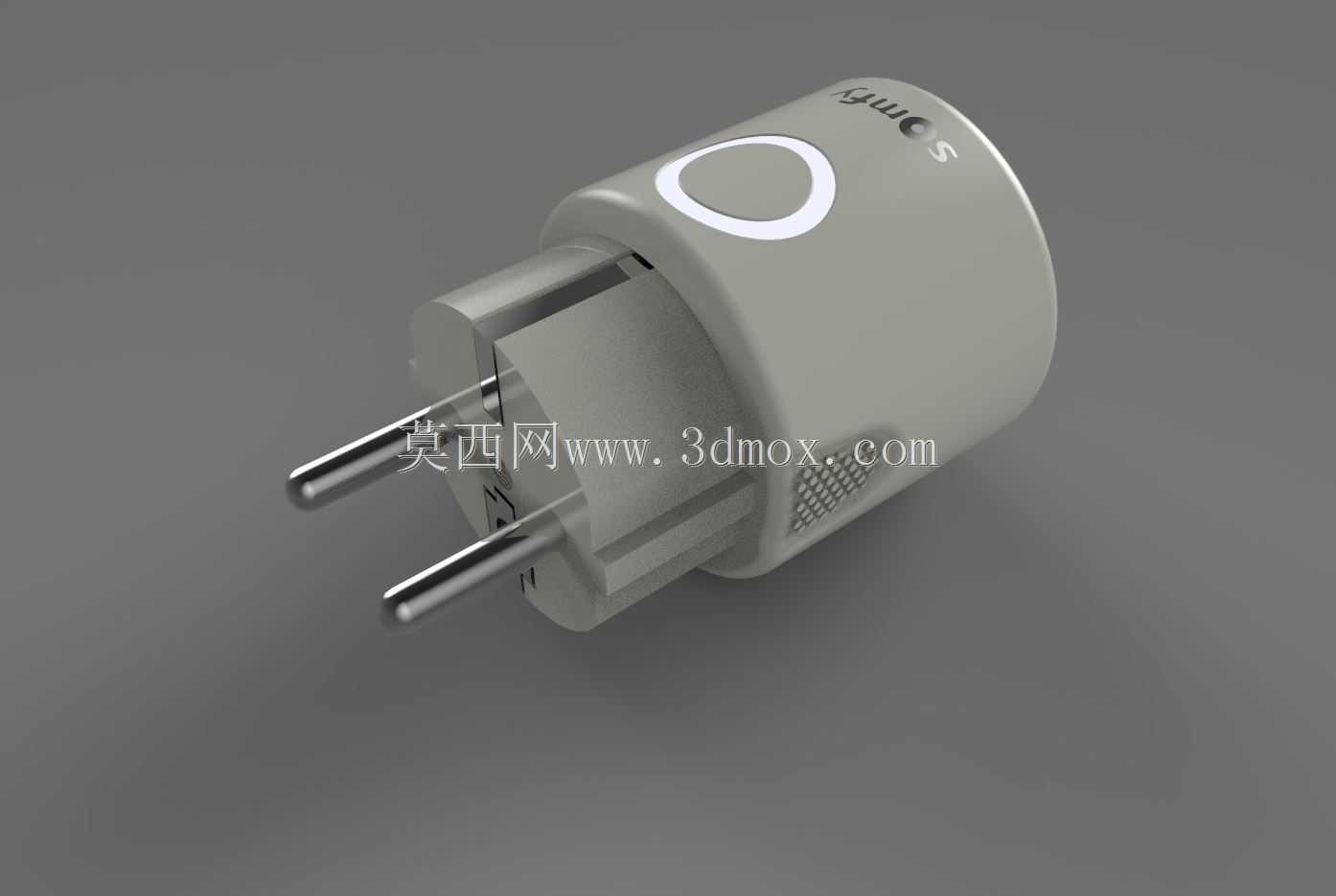

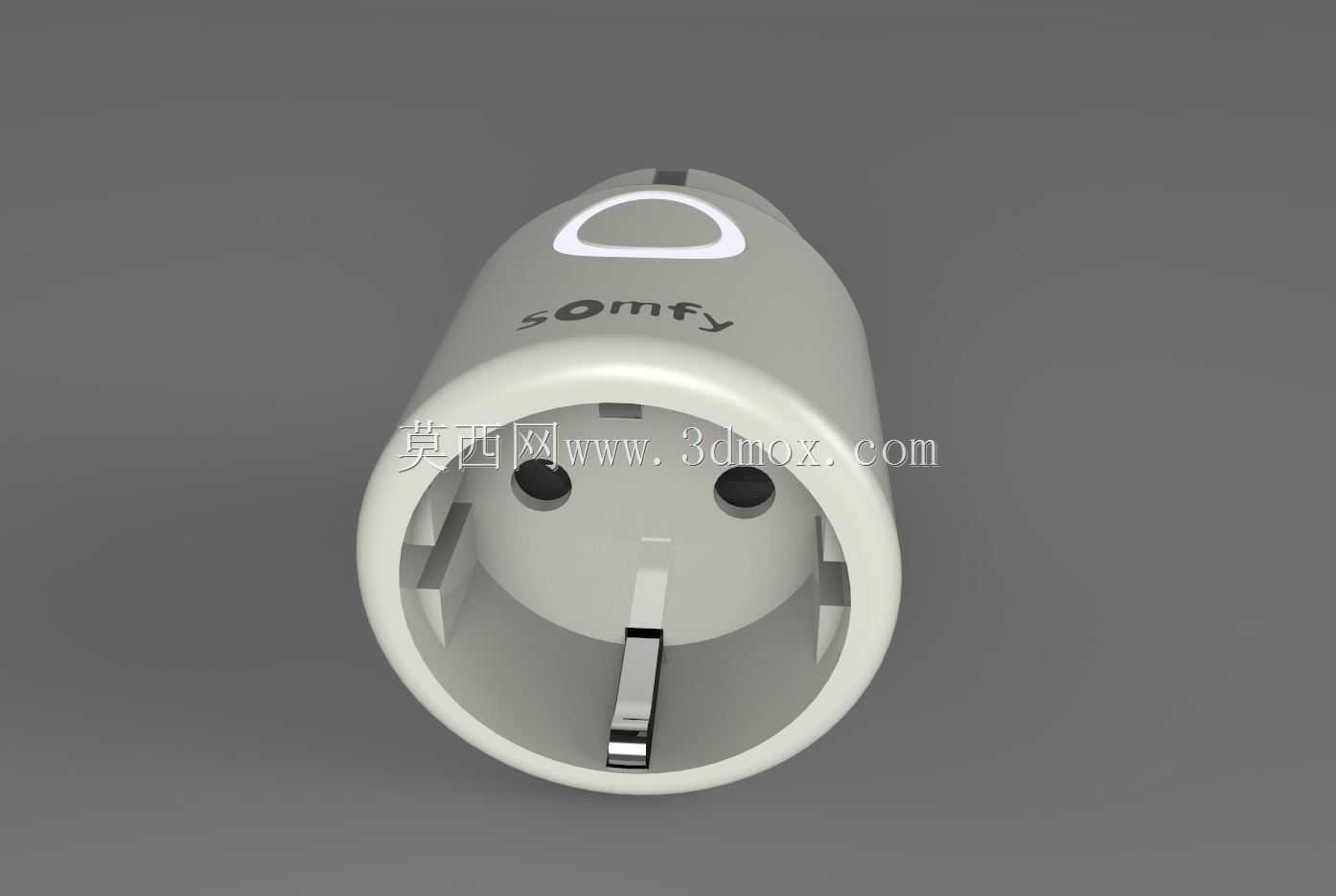

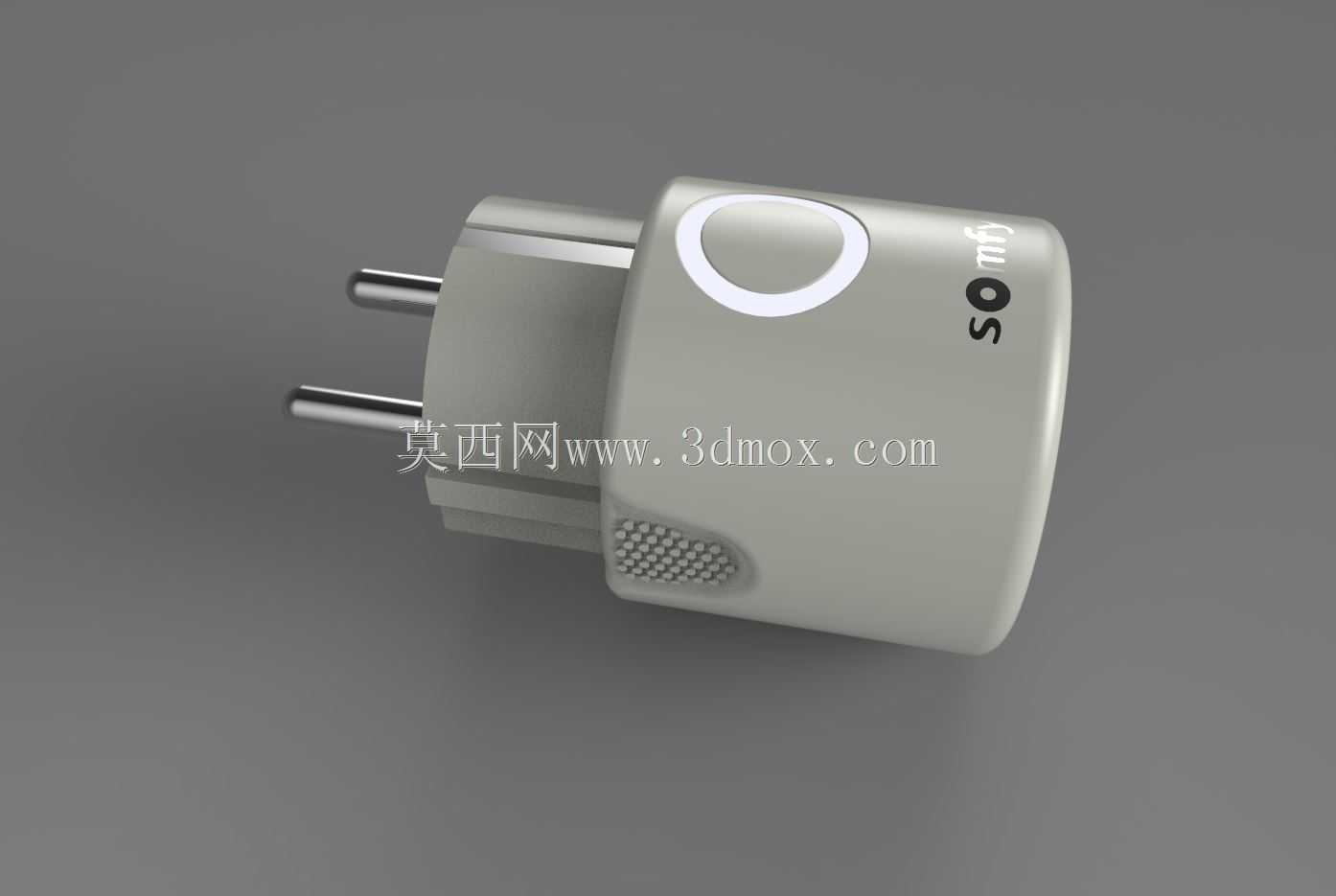

这款智能电动插头主要面向智能家居场景下的窗帘电机、小型智能家电的供电接入与通断控制需求，适配欧标墙面插座的安装接口，整体采用圆柱式一体化结构设计，区别于传统方正造型的插头，圆润的柱体外壳在插拔施力时更贴合手掌握持弧度，插拔过程中不会出现棱角硌手的问题。从结构设计逻辑来看，外壳采用前后分体式卡扣装配结构，前端为插针安装基座，集成了欧标两圆插的金属插针，插针根部做了加宽的绝缘隔离凸台，避免插针插入插座时出现电弧外露的风险，插针的同轴度公差控制在0.1mm以内，保证插入插座时的顺畅度，不会出现卡滞、插偏的问题。柱体中部的环形指示灯带做了内凹式柔光处理，灯带嵌入外壳内壁的环形导光槽内，光线不会直接直射人眼，仅在设备通电、联网状态下通过漫反射透出柔和的环形光效，既可以直观反馈设备工作状态，也不会在夜间造成光污染。外壳侧面的细密防滑齿纹做了0.3mm的凸起高度设计，齿纹间距1.2mm，刚好匹配手指指腹的纹理接触角度，插拔时即使手部沾有少量汗液也能提供足够的摩擦力，不会出现打滑脱手的情况。插头尾部的出线端做了圆弧过渡的喇叭口结构，避免电源线弯折时出现应力集中导致线皮破损，出线口的内部集成了线卡结构，可以承受15N的轴向拉力不出现线材松脱，满足日常使用中的拉扯受力要求。内部的电路板安装槽做了周向的限位筋设计，电路板装入后不会在壳体内出现晃动，控制按键设置在柱体端面的环形区域，按键采用与外壳同色的软胶材质，按压行程1.2mm，触发力度控制在3N左右，既不会因为误触导致通断，也能保证手动按压时的清晰反馈。整体外形直径控制在42mm，柱体长度58mm，插入墙面插座后突出墙面的距离仅为52mm，不会遮挡相邻插座的安装空间，适配市面上绝大多数标准86型、120型欧标插座面板的安装间距，不会出现一个插头占用两个插座位的问题。在实际应用中，这款插头除了基础的供电导通功能外，还集成了远程通断控制、用电状态监测的功能模块，内部的电流采样元件可以实时监测接入设备的用电功率，出现过载情况时会自动切断供电，避免设备过热引发安全隐患，外壳材料选用阻燃V0级的PC材质，750℃灼热丝测试无明火，满足低压电器的安全规范要求。
