90-93款本田雅阁赛车防滚架三维设计

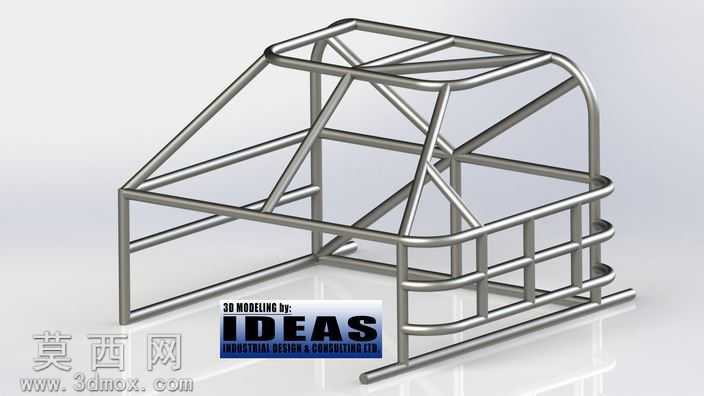

本作品为适配第四代本田雅阁底盘打造的赛事专用防滚架三维模型，建模过程严格遵循场地拉力赛事的安全规范要求，采用1-3/4英寸标准赛事管材规格进行参数化绘制，整体结构完全贴合雅阁原厂座舱的空间轮廓，在不破坏原车底盘安装点位的前提下实现笼式防护结构的适配设计。建模阶段首先基于第四代本田雅阁的原厂座舱点云数据搭建基准坐标系，逐一标定主防滚环、前侧支撑腿、斜向加强筋、车门侧防撞横梁、顶部连接纵梁、后舱固定支脚的空间位置，所有管材的弯折半径、连接相贯线均通过三维软件的钣金焊接模块进行精准拟合，确保每一处管材衔接位置都符合实际弯管加工、焊接装配的工艺要求，不存在无法落地生产的干涉结构。材质设置上针对赛事专用冷拔无缝钢管的物理属性进行参数调整，还原金属管材的哑光磨砂质感，对焊接节点位置做了细微的焊道纹理处理，提升模型的真实渲染效果。结构设计上重点优化了受力传递路径，主防滚环采用整管弯折工艺避免拼接焊缝带来的强度短板，前支撑腿直接延伸至底盘前纵梁的原厂安装位，后侧斜撑连接后轮拱内侧的加强结构，车门位置的X型交叉横梁在满足侧面防撞要求的同时预留了赛用座椅、多点式安全带的安装固定点，顶部纵梁同时兼顾了车顶防护与内饰安装的空间避让，所有支脚位置均设计了贴合底盘钣金曲面的加强垫板，避免应力集中导致的底盘撕裂问题。整体模型完整还原了入门级场地赛车防滚架的全部结构细节，可直接用于改装方案验证、赛事结构合规性检查、加工出图参考，也可作为汽车改装相关的教学演示素材使用，结构逻辑清晰，参数可编辑性强，能够适配不同规格赛事的规则调整需求。
