活节带孔吊环连接眼螺栓三维设计

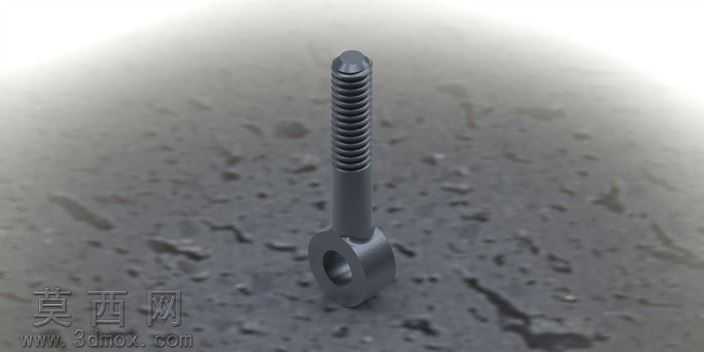

本作品为活节式眼螺栓的三维参数化建模成果，建模过程严格遵循机械紧固件的通用设计规范，首先通过草图绘制螺杆部分的牙型轮廓，采用螺旋线扫描切除的方式生成标准三角外螺纹，螺纹牙距、牙型角、大径小径参数均符合普通公制螺纹的精度要求，保证螺纹段的啮合通用性。螺杆与下端吊环头部的衔接位置做了平滑过渡的圆角处理，避免应力集中导致的受力断裂风险，吊环头部为一体式锻压结构的等比例还原，中心的穿绳孔做了内壁倒角处理，既消除锐边毛刺，也能减少与配套吊索、销轴接触时的磨损。建模完成后对模型进行材质赋予，整体采用高强度碳素结构钢材质，调整金属材质的粗糙度、反射率参数，还原镀锌紧固件的哑光金属质感，同时添加环境HDR光照完成渲染输出，清晰展现零件的结构细节与表面质感。设计过程中重点考量眼螺栓的实际受力场景，吊环与螺杆的连接位置做了加厚处理，保证轴向受拉、侧向受载时的结构强度，所有尺寸参数均参考通用活节螺栓的行业标准设定，模型无破面、无重叠几何特征，各部分结构比例协调，可直接用于机械装配场景的虚拟仿真、紧固件选型演示、工装夹具设计的配套调用，也可作为机械基础零件教学的可视化素材，帮助学习者理解活节类紧固件的结构特点与应用场景。模型的几何特征分层清晰，螺纹段、光杆段、吊环头部均为独立可编辑特征，方便后续根据实际使用需求调整螺杆长度、吊环孔径、螺纹规格等参数，适配不同的连接载荷与安装空间要求。
