微型隐藏式μSD转USB适配接头结构设计

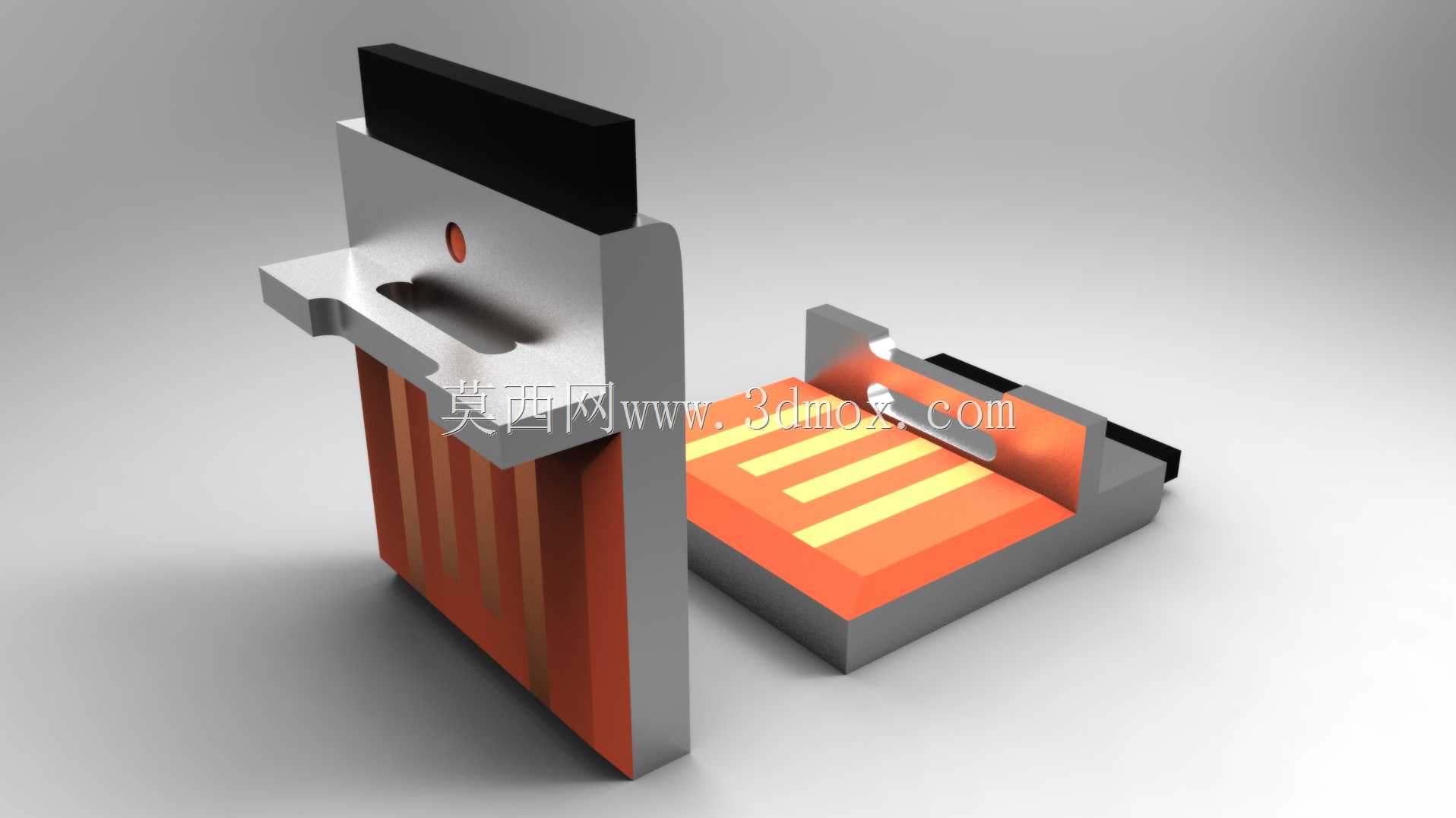

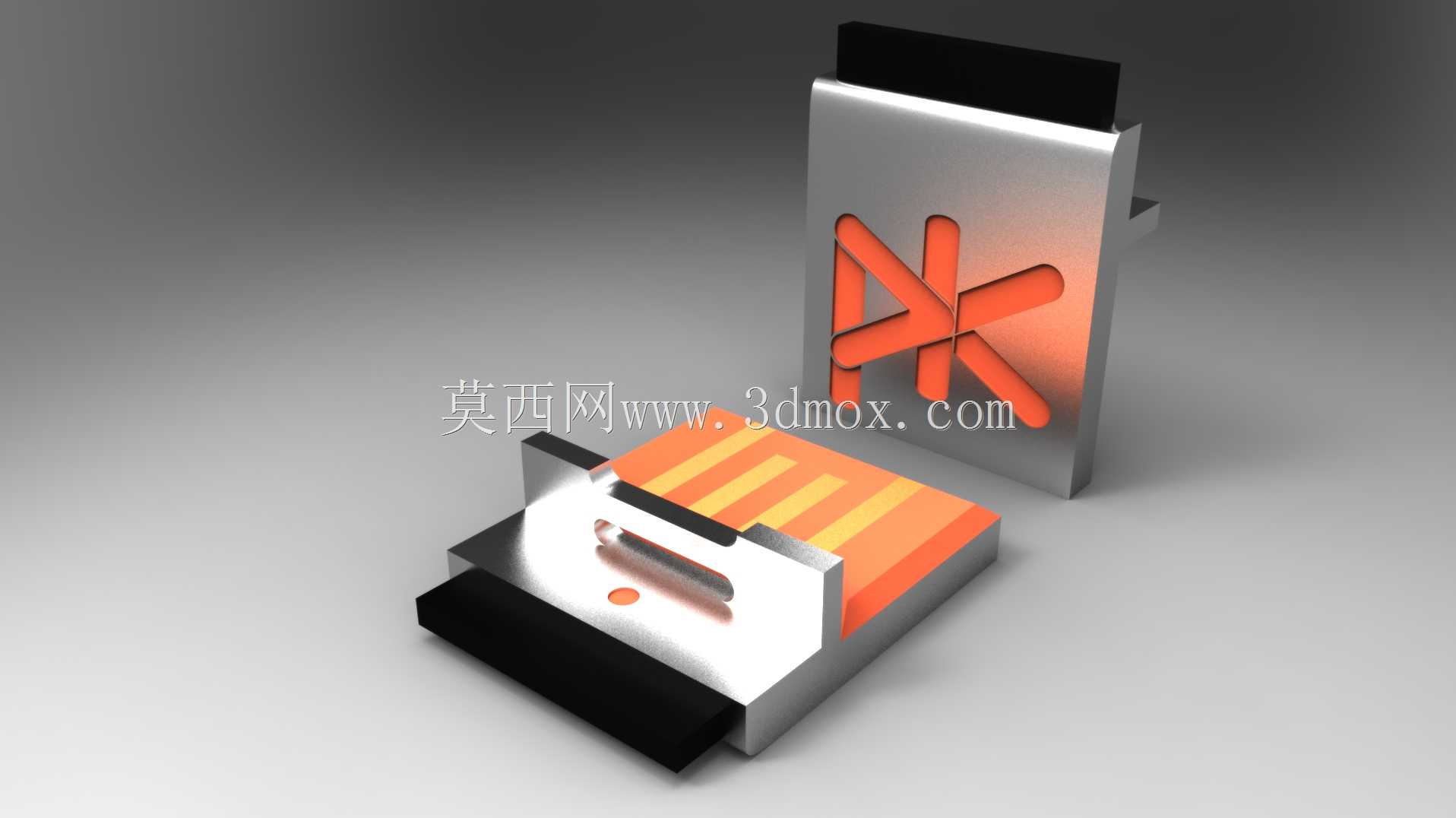

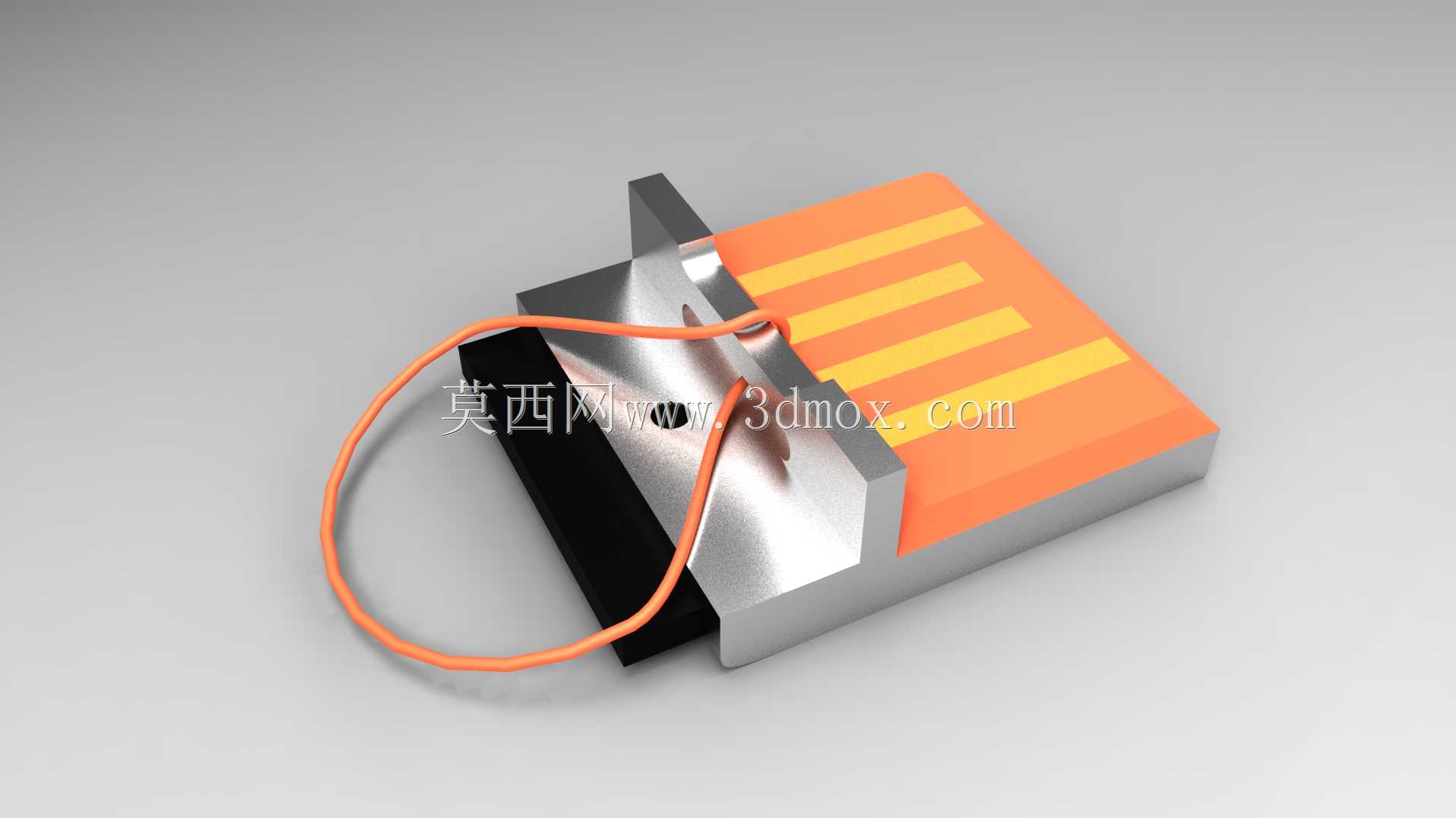

这款微型转接结构的设计初衷，是解决常规USB读卡器外露体积过大、容易在密集USB插座位上发生干涉的痛点，很多工业控制机柜、紧凑型笔记本的USB接口间距设计紧凑，常规尺寸的读卡器插入后会遮挡相邻接口，甚至在设备搬运、插拔周边线材时被剐蹭脱落，导致数据读取中断。设计时将μSD卡的容纳舱完全整合进USB插头的金属壳体内部，没有额外向外延伸的突出结构，未插入存储卡时，整个转接件插入USB母座后，仅比插座端面高出3.5毫米，几乎和常规USB插头的尾部齐平，不会突出过多影响周边设备插接。当插入μSD卡后，整体突出高度也仅为5.5毫米，这个尺寸是经过多轮干涉验证得出的，既能够容纳标准厚度的μSD卡，又能保证在绝大多数密集排布的USB接口上使用时，不会和相邻插头产生空间冲突。结构内部预留了柔性线路板的走线空间，专门针对加密狗类的应用场景做了适配——很多软件授权用的加密狗会采用μSD形态的加密存储介质，常规读卡器插入后突出机身太多，在移动办公、工业现场调试设备时很容易被碰掉，导致软件授权失效，这款结构的隐藏式设计可以让加密介质完全收纳在接口附近，不会额外占用外部空间，也降低了被外力剐蹭导致接触不良的概率。外壳采用金属包边结构，既可以屏蔽外界电磁干扰，保证数据传输的稳定性，又能提升整体结构强度，频繁插拔也不会出现壳体开裂的问题。卡托位置设计了微型弹片定位结构，插入μSD卡时会有清晰的到位反馈，不会出现卡合不到位导致的识别失败，拔出时也能通过内置的弹片将卡顶出合适的长度，方便用户取卡，不需要额外借助针类工具。整体结构没有多余的活动部件，所有零件都集成在USB插头的标准尺寸范围内，不需要对现有USB母座做任何结构修改，完全兼容通用USB接口规范，不管是台式机后置面板的竖向排列接口，还是笔记本侧面的横向紧密排布接口，都能顺利插接使用，不会出现相邻接口被遮挡无法使用的情况。
