可调倾角数位绘图板收纳支撑结构

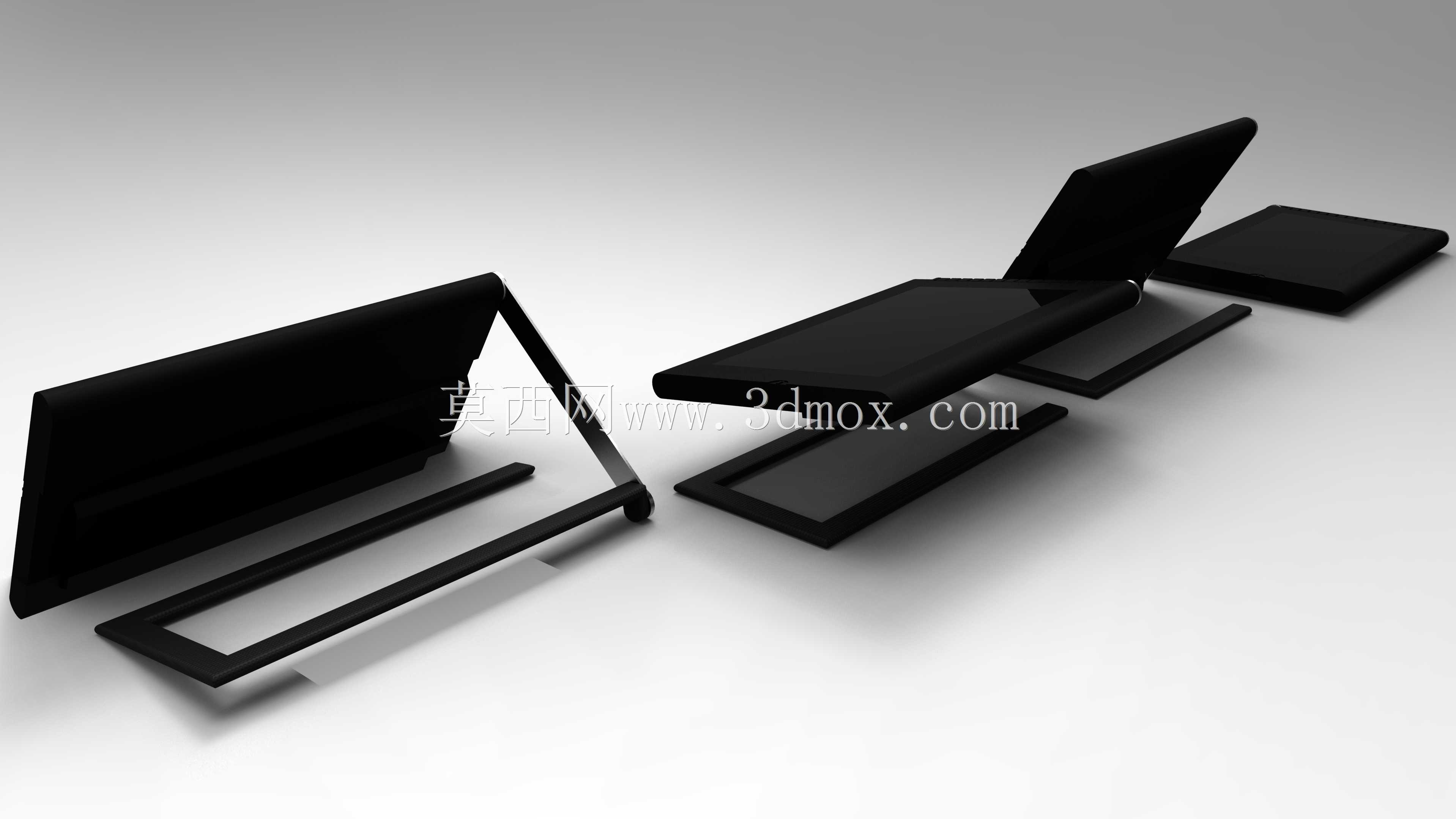

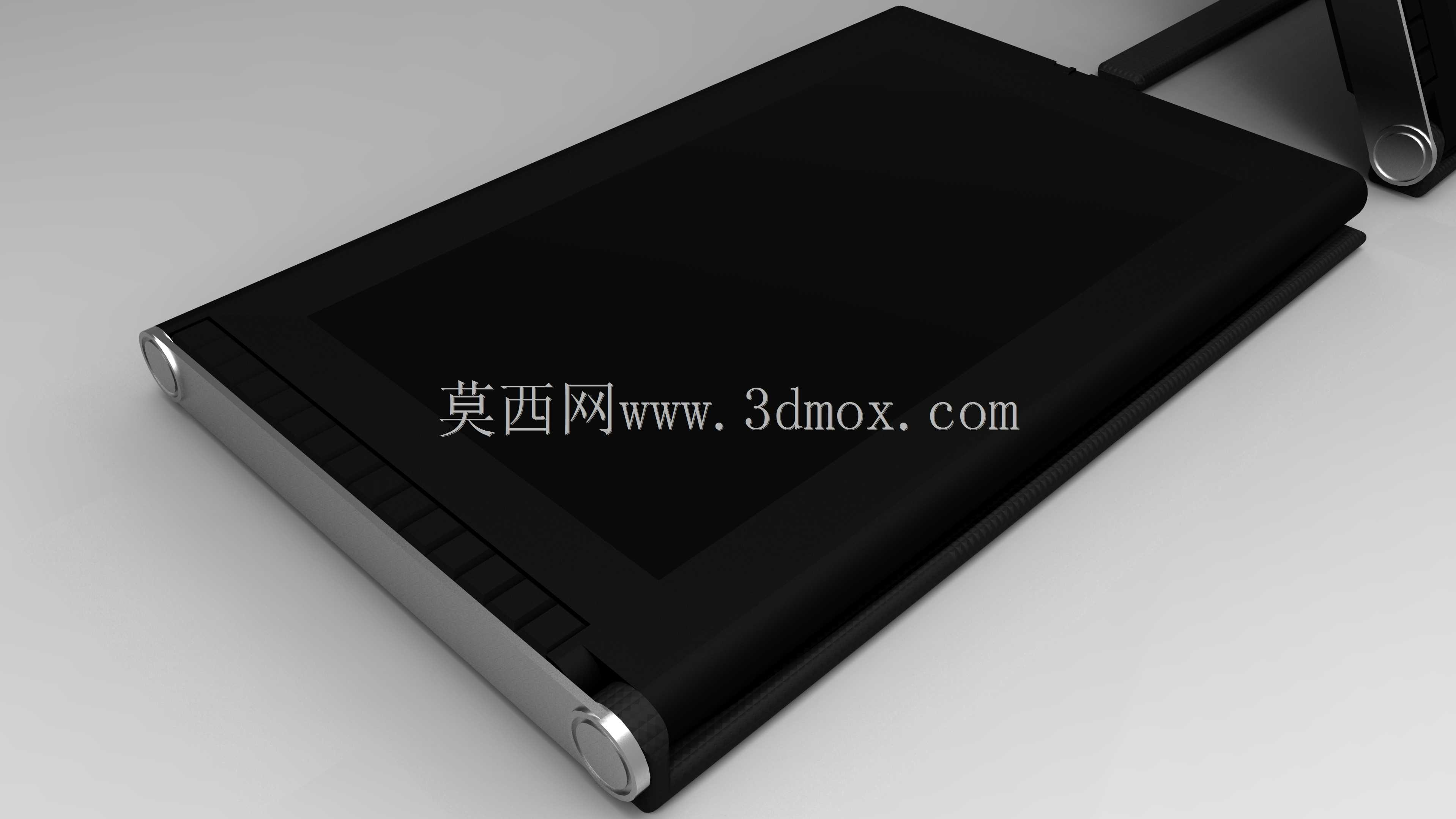

日常数字创作场景中，数位板的收纳与使用支撑一直是容易被忽略的结构设计细节，这款绘图板盒的结构设计，刚好兼顾了收纳防护与使用支撑的双重需求。从实际使用场景来看，这类结构主要面向数字绘画、工业设计草图绘制、三维建模手绘标注等工作场景，用户在桌面使用数位板时，往往需要根据坐姿、视线高度调整板面倾斜角度，长期平置使用容易造成腕部劳损，而常规独立支架不仅额外占用桌面空间，外出携带时还需要单独收纳，容易遗失。这款板盒在结构设计上，将收纳壳体与支撑结构做了一体化整合，闭合状态下可以完全包覆数位板本体，侧边的金属包边结构既可以提升壳体抗挤压能力，避免携带过程中受压造成板面划伤，也能作为支撑结构的铰接转轴基座，实现多角度的倾角调节。从结构边界来看，闭合状态下整体轮廓与内置数位板的长宽尺寸保持10mm左右的间隙余量，预留出缓冲泡棉的安装空间，避免运输携带过程中的磕碰直接传递到数位板本体；厚度方向整合了转轴与支撑脚的收纳空间，闭合后整体厚度控制在35mm以内，可以轻松放入常规电脑包的隔层中。支撑结构展开时，依靠侧边的阻尼转轴实现角度锁定，可调节范围覆盖15度到60度的常用倾角，匹配不同身高用户的桌面使用需求，支撑脚底部做了防滑胶垫的安装位，放置在光滑桌面时不会出现滑移。设计过程中没有采用额外的卡扣锁定结构，而是依靠转轴的阻尼力矩实现支撑状态的保持，同时在闭合时依靠壳体边缘的磁吸结构实现盒体固定，避免额外突出的卡扣结构硌伤包内其他物品。壳体表面做了细微的磨砂纹理处理，既可以减少日常使用的指纹残留，也能提升手持携带时的摩擦力，避免滑脱。从结构强度设计来看，壳体主体采用薄壁加筋的结构形式，在保证整体重量轻便的前提下，提升壳体的抗弯折能力，即使放置在背包中受到其他物品挤压，也不会出现形变压迫内部数位板的情况。侧边的接口位置做了精准的避让开槽，不需要取出数位板就可以连接数据线进行使用，对于固定工位使用的用户来说，日常不需要频繁将数位板从盒中取出，直接调整到合适倾角即可使用，减少了反复取放造成的设备磨损。
