多片式层状摩擦离合器三维结构设计

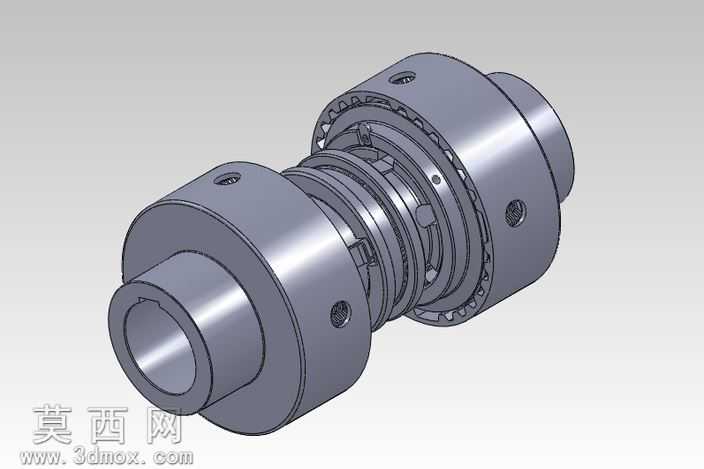

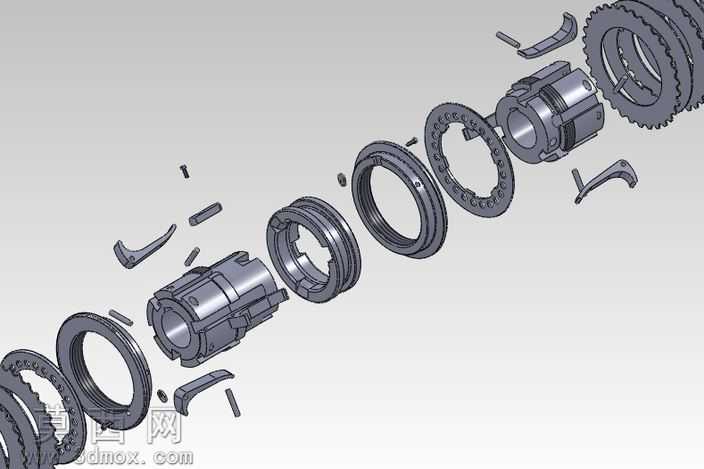

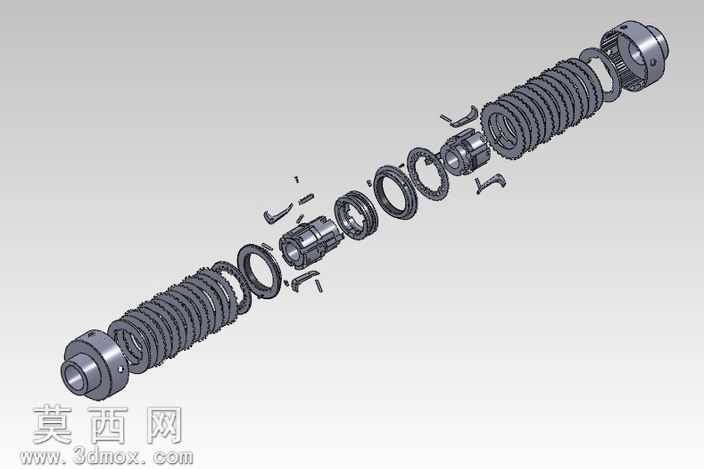

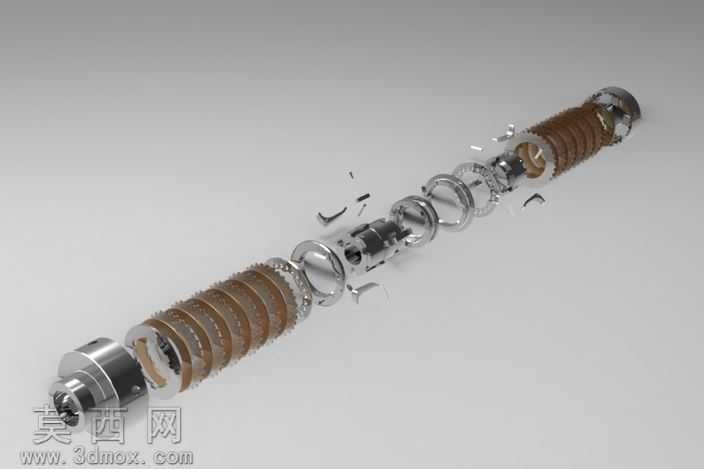

本作品为多片式层状摩擦离合器的三维建模设计成果，建模过程中严格遵循机械传动部件的设计规范，对离合器的每一处结构都做了精细化还原。建模阶段首先完成整体装配基准轴的搭建，以此为核心依次构建主动轴、从动轴的基体结构，主动轴端设计有外花键结构，用于和主动摩擦片的内花键形成滑动配合，保证摩擦片可沿轴向平稳移动同时传递扭矩；从动轴端配套设计内花键毂，与从动摩擦片的外齿配合，实现从动侧的扭矩输出。层状排布的摩擦组件是模型的核心部分，建模时对每一片主动摩擦片、从动摩擦片都做了等厚参数化设计，摩擦片表面的油槽纹理采用阵列特征完成，还原湿式多片离合器的散热润滑结构，摩擦片之间的间隙严格按照实际装配公差设置，既保证分离状态下无拖滞摩擦，也确保结合状态下有足够的接触面积传递额定扭矩。压紧机构部分，建模还原了活塞压盘、复位弹簧、弹簧座的完整结构，复位弹簧采用螺旋扫描特征完成，弹簧的线径、节距、有效圈数都符合常规离合器的设计参数，压盘与摩擦片接触的端面做了平面度约束，保证压紧时压力均匀分布在所有摩擦片接触面上。两端的支撑轴承、密封端盖、定位卡簧等附属零件也逐一完成建模，卡簧的卡槽、轴承的配合轴径都设置了符合机械设计标准的公差配合关系。渲染阶段针对不同零件赋予了差异化材质：摩擦片采用铜基粉末冶金材质，调整材质的粗糙度、金属度参数还原其半金属磨砂质感；轴类零件采用调质合金钢材质，表面做镀铬亮面处理，呈现金属加工后的光洁质感；复位弹簧采用弹簧钢材质，表面做发黑处理呈现暗哑金属质感；密封件采用丁腈橡胶材质，调整漫反射参数还原橡胶的哑光特质。整体渲染采用爆炸视图的呈现方式，将所有装配零件沿轴向按装配顺序拆分排布，清晰展示每一个零件的形态与装配位置关系，直观呈现层状离合器的装配逻辑与动力传递路径。设计过程中充分考虑了离合器的工作原理，通过结构设计保证结合时摩擦片逐级压紧，动力传递平顺无冲击，分离时在复位弹簧作用下摩擦片快速脱开，切断动力传递迅速彻底，整体模型结构完整，装配关系清晰，可作为机械传动结构教学、离合器设计参考的优质三维素材。
