标准径向滚动轴承三维结构设计作品

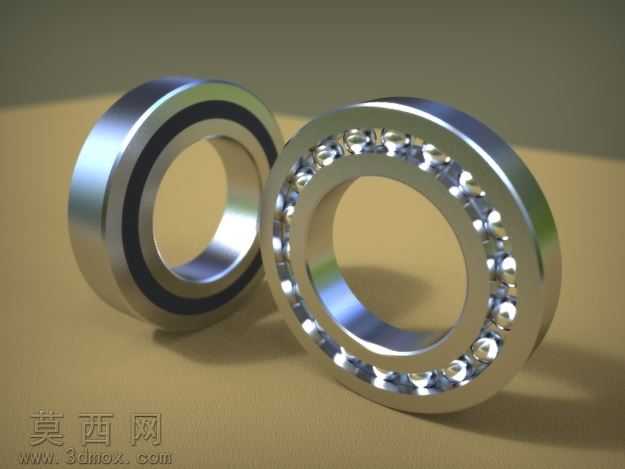

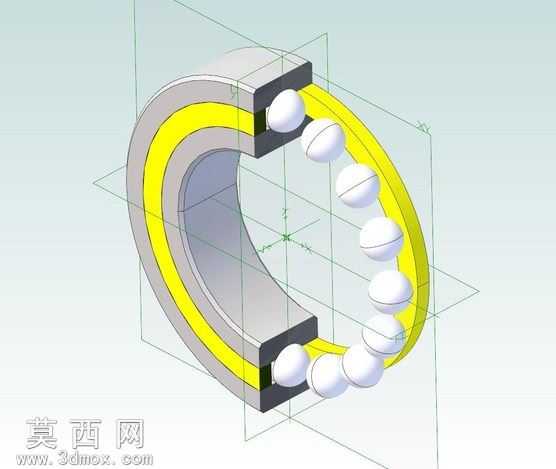

本作品为标准径向滚动轴承的三维数字化设计成果，建模阶段严格遵循滚动轴承的通用工业设计规范，先通过草图绘制完成轴承内圈、外圈的截面轮廓绘制，精准约束内外圈的滚道曲率半径、沟道位置尺寸，保证滚道与滚动体的配合间隙符合通用轴承的装配公差要求，再通过回转特征生成内外圈的基础实体结构。针对保持架部分，采用圆周阵列的建模逻辑，先完成单个兜孔与架体的结构设计，确保兜孔能够完整包裹滚动体、预留合理的活动间隙，再通过轴向阵列与圆周阵列完成整圈保持架的结构搭建，同时对保持架的边缘做圆角过渡处理，避免实际运转过程中出现应力集中的问题。滚动体建模采用标准球体特征，按照轴承的额定载荷参数确定滚动体的直径与排布数量，通过圆周阵列均匀分布在内外圈滚道之间，保证每个滚动体与滚道的接触位置精准对齐，还原真实轴承的滚动接触结构。材质与渲染阶段，为轴承内外圈、滚动体赋予高铬轴承钢材质，调整材质的金属粗糙度、反射率参数，还原轴承钢经精密磨削后的亮银色金属质感，表面呈现细腻的金属光泽与轻微的环境反射效果；保持架部分赋予冲压冷轧钢材质，适当调高材质粗糙度参数，区分保持架与滚动体、套圈的视觉质感差异。场景搭建采用简洁的浅灰色渐变背景，搭配柔和的三点布光方案，主光从侧上方打亮轴承主体，勾勒出轴承的轮廓结构与金属反光，辅光弱化阴影区域的死黑问题，轮廓光分离轴承与背景，突出轴承的环形结构与细节特征。设计过程中重点还原轴承的装配逻辑，内外圈、滚动体、保持架四个核心部件可实现独立拆分，能够直观展示轴承的内部组成结构，各部件的配合尺寸经过反复校验，既符合真实轴承的尺寸比例，也能清晰呈现滚动轴承依靠滚动体实现低摩擦旋转的核心工作原理，可用于机械结构教学、设备装配演示、产品宣传展示等多个场景。
