带透明视窗的圆柱收纳存储盖结构

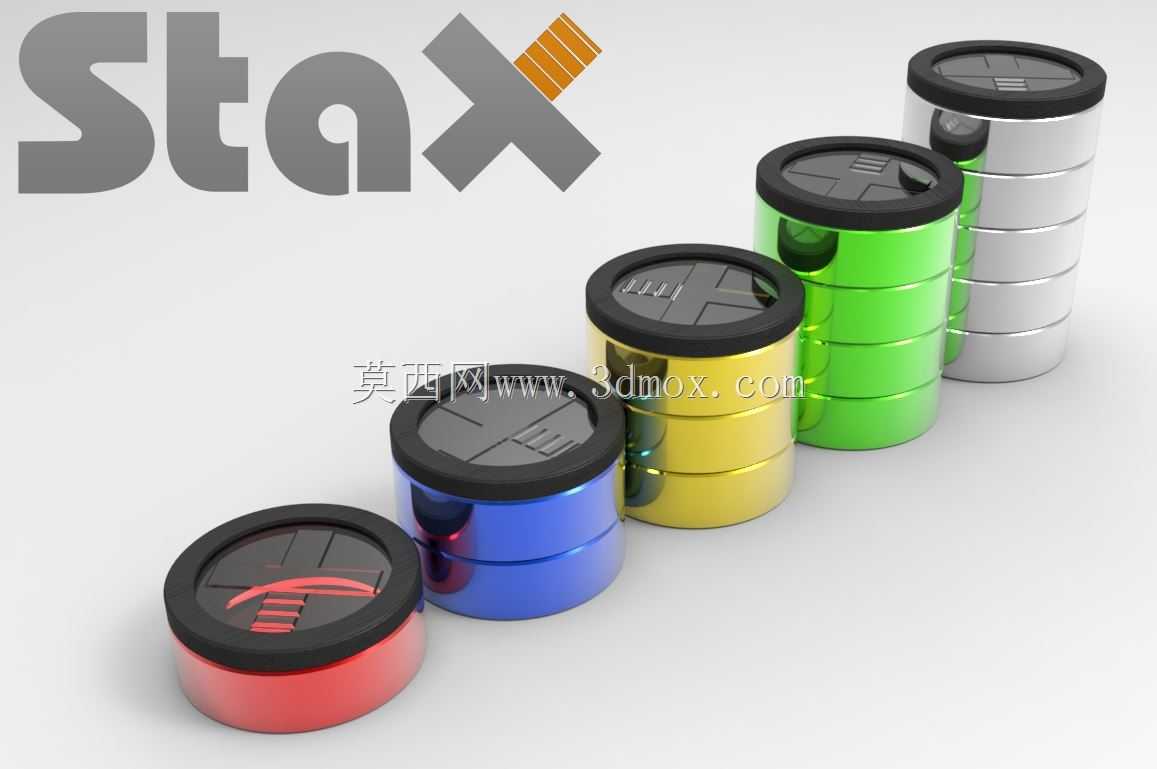

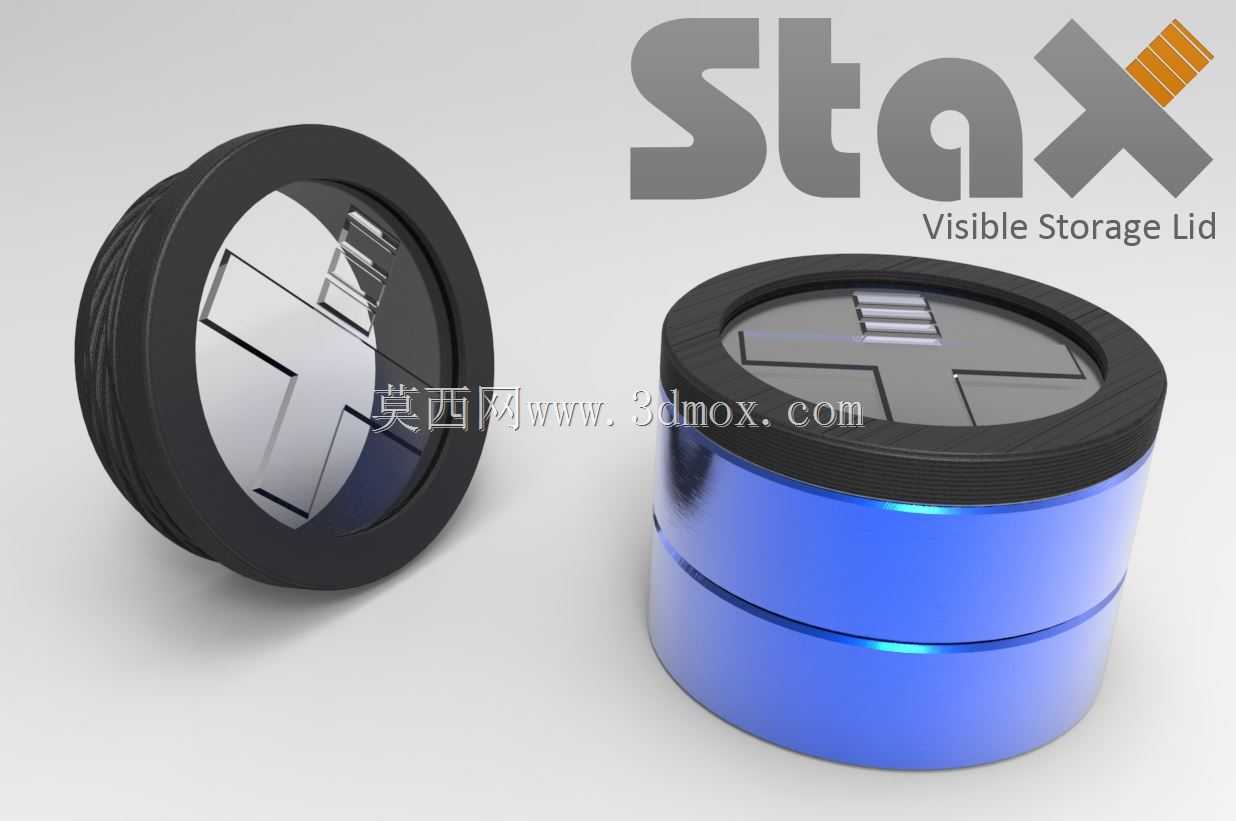

这款带透明视窗的圆柱存储盖，主要适配桌面级圆柱型储物容器使用，在桌面零散零件收纳、小型3D打印耗材配件存放、精密小工具分类存储场景中应用广泛，解决了传统密封收纳盖无法直接观察内部存放物、需要反复开盖确认内容的痛点。从结构设计逻辑来看，盖体采用外圈防滑纹理设计，周圈均匀分布的竖向防滑齿深度控制在0.8mm，齿间距1.2mm，既保证手动旋拧时的摩擦力足够，不会出现手滑脱力的情况，又不会因为纹理过深积攒灰尘，日常擦拭清洁十分方便。盖体的核心设计是中部的透明视窗区域，视窗采用嵌入式安装结构，在盖体注塑或3D打印成型过程中，预先将裁切好尺寸的透明硬质片材嵌入盖体预留的环形卡槽内，再完成盖体上唇的封边成型，这种嵌合结构不需要额外使用粘接剂，避免了长期使用后粘接剂老化导致视窗脱落、密封失效的问题，同时视窗与盖体的配合面设计有0.15mm的过盈量，配合环形密封筋可以实现基础的防尘密封效果，能够阻挡日常环境中的浮尘进入容器内部，保护存放的精密小零件不受污染。从安装边界尺寸来看，这款存储盖适配的圆柱容器外径为60mm，盖体总高度12mm，其中与容器配合的内嵌段高度为6mm，配合公差按照H7/g6的间隙配合设计，既可以轻松扣合在容器口部，又不会出现松旷脱落的情况，视窗区域的有效观察直径为42mm，足够清晰观察内部存放的零件种类与剩余存量。在实际使用场景中，这类可视存储盖可以搭配同规格的圆柱收纳筒，用于存放3D打印机的喷嘴、PTFE管接头、紧固螺丝等零散配件，也可以用于桌面文具收纳时区分不同规格的回形针、图钉等小物件，甚至在小型电子元件存放场景中，能够快速识别不同阻值的电阻、不同容量的电容，大幅提升零散物品分类管理的效率。设计过程中特意规避了多零件组装的复杂结构，整个盖体除了嵌入式透明视窗之外没有其他额外组装零件，不管是采用3D打印小批量制作，还是采用注塑工艺批量生产，都能够有效控制生产与组装成本，同时结构可靠性更高，长期使用不会出现连接部位松脱的问题。盖体顶部的十字形加强筋设计，在不增加盖体整体壁厚的前提下提升了盖体的结构强度，当多个收纳筒堆叠放置时，盖体可以承受5kg以内的轴向压力而不会出现凹陷变形，充分利用垂直收纳空间，适合桌面有限空间内的多层分类收纳使用。
