多孔位集成式机械安装定位基座结构

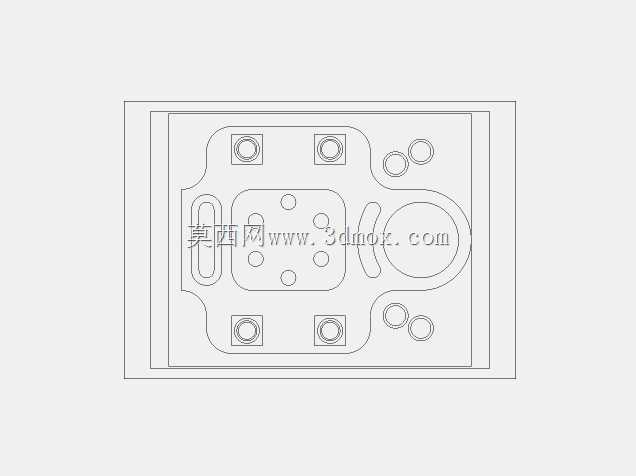

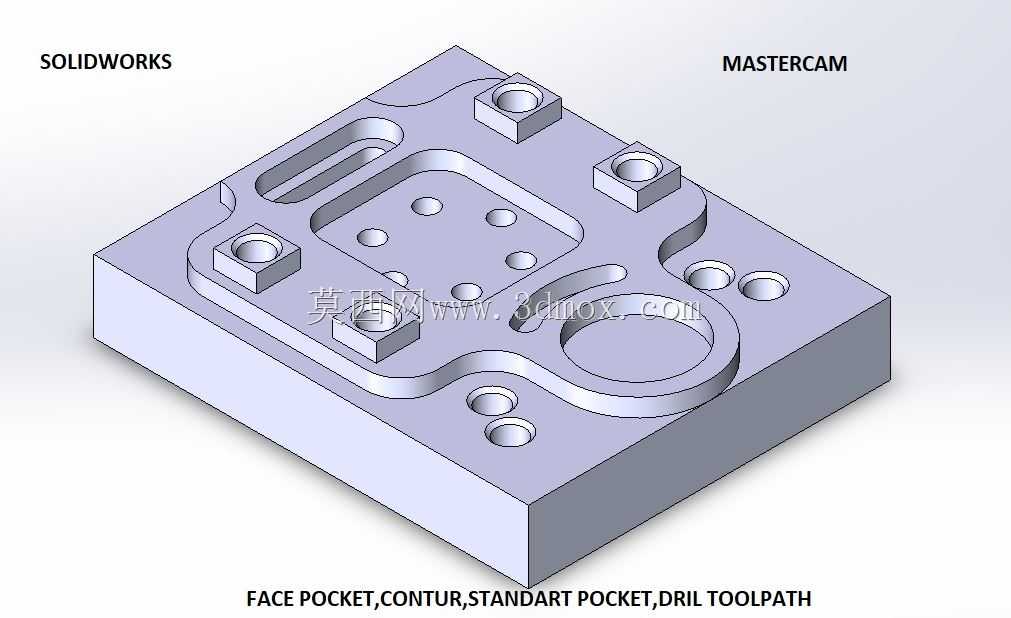

这类多孔位集成基座常应用在自动化产线的工位定位、小型功能模组的承载安装场景中，作为整套功能单元的基准承载件，它需要同时承担上部功能组件的重力载荷、设备运行过程中的振动传导，以及多组件对接时的位置精度基准作用。从结构设计来看，基座整体采用方块式实体基底，保证自身刚性的同时，将安装面做了分区功能设计：四个角位设置了带沉台的通孔安装位，用于基座整体与设备机架的锁紧固定，沉台结构可以让锁紧螺栓的头部完全没入基座平面以下，避免螺栓突出干涉上部组件的安装平面；中部区域做了下沉式的型腔设计，既可以减轻基座整体自重，又能为上部嵌入安装的功能模块提供定位围挡，型腔内部均匀分布的小孔为定位销孔或者小型组件的螺纹安装位，可直接固定小型阀组、传感元件或者微型传动组件。基座侧边设置的不同直径圆孔，分别对应气路走线、管路穿接或者辅助定位销的安装需求，侧边的圆弧过渡结构并非单纯的工艺美化，而是为了避免安装操作时锐角划伤操作人员，同时减少应力集中，在设备长期受振动影响时降低边角开裂的风险。设计过程中首先要确定的是整体安装边界尺寸，要匹配对应安装机架的预留空间，四个角位的安装孔中心距需要严格适配机架上的预设T型槽或者螺纹孔位，公差控制在±0.02mm范围内才能保证安装时无需额外修配。中部型腔的深度需要根据上部嵌入组件的高度来设定，保证组件安装后上平面与基座基准面齐平，避免出现高低差影响后续对接精度；所有安装孔的位置度公差需要结合上部组件的对接要求设定，定位销孔的公差要选用H7级精度，普通安装过孔可以适当放宽公差带，降低加工难度。基座的底面需要做平面度处理，保证与机架安装面完全贴合，避免锁紧后基座出现翘曲变形，影响上部所有组件的位置精度；不同功能区域的槽体结构除了容纳组件，还可以预留出排屑、走线的空间，在有切削工况或者粉尘环境的应用场景中，槽体可以引导杂物排出，避免堆积在安装面影响组件定位精度。这类基座的材质通常选用45号钢或者铝合金，根据载荷需求选择，重载场景下选用钢材做调质处理，轻载需要轻量化的场景选用6061铝合金做硬质阳极氧化处理，提升表面耐磨性能。
