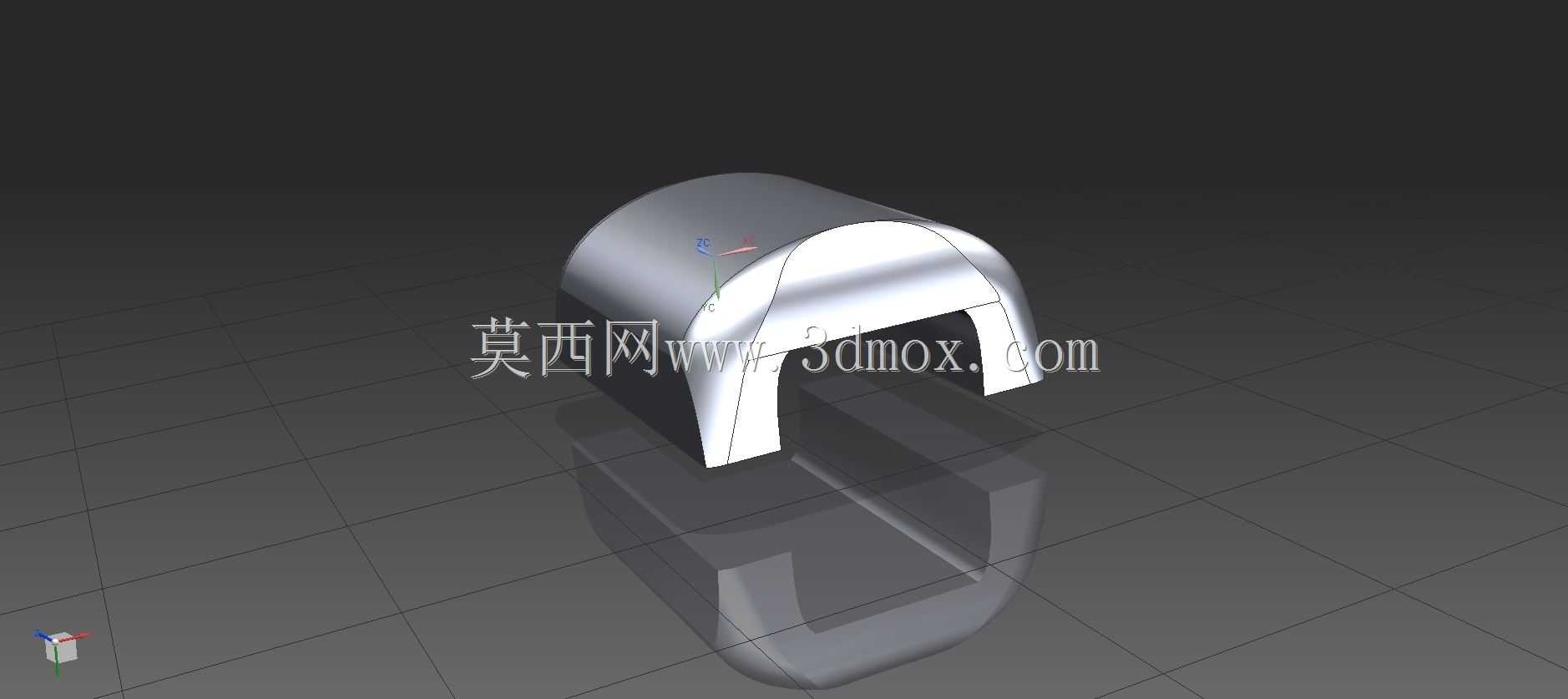

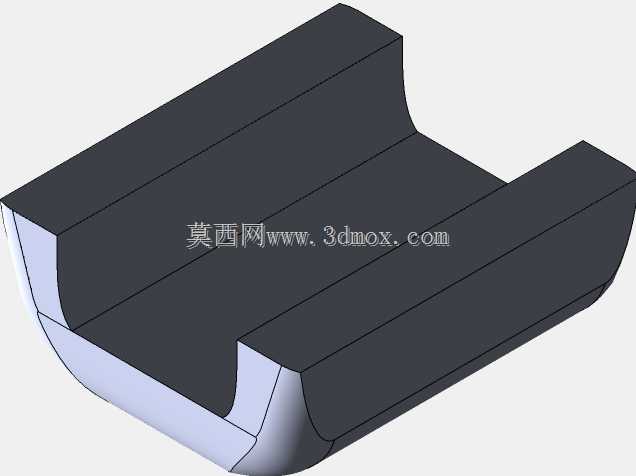

弧形罩式U型卡扣防护结构件

这类弧形罩式U型卡扣结构件，常应用在小型机电设备的线束防护、外露管线端头包覆场景，也可作为轻型设备的快拆式外罩卡扣使用，在低压电气柜内部走线固定、小型自动化设备的传感元件防护安装场景中十分常见。从结构设计逻辑来看，整体采用顶部圆弧过渡的罩型结构，两侧向下延伸出对称的U型卡接臂，圆弧顶面能够有效分散外部冲击载荷，避免尖锐棱角对包覆内部的管线或元件造成剐蹭损伤，同时圆弧面的流线型设计也能减少设备运行过程中的积灰问题，适配有一定洁净要求的车间设备使用场景。设计过程中优先考虑了卡接的便捷性，两侧卡臂的内侧面预留了均匀的卡接余量，安装时无需额外紧固件，对准安装基座的卡槽位置向下按压即可完成卡合固定，拆卸时只需向外轻掰两侧卡臂即可取下，大幅降低日常设备维护时的拆装耗时。外形上整体轮廓的宽度适配常规直径6-12mm的圆形管线包覆需求，顶部圆弧的曲率半径经过反复校核，既保证罩壳自身的结构强度，又不会因为弧度过大占用过多安装空间，两侧卡臂的长度控制在合理区间，保证卡接到位后不会出现松脱晃荡的问题，同时卡臂末端做了微小的外翻导向角，安装时能够自动对准卡槽位置，降低对位操作的难度。从安装边界来看，该结构件适配的安装基座卡槽深度与卡臂长度完全匹配，卡合后罩壳顶面与安装基座表面的间隙控制在1mm以内，既不会出现装配干涉，也能避免缝隙过大导致灰尘、切削液进入内部包覆区域。结构壁厚采用均匀等厚设计，适配常规的注塑加工工艺，成型后不易出现缩痕、翘曲等变形问题，材质选用上可根据使用场景匹配ABS或尼龙材质，普通车间环境下使用ABS材质即可满足强度要求，若应用在有油污、轻度腐蚀的场景，可更换为尼龙材质提升耐候性。在实际设备装配场景中，这类结构件往往批量使用在设备的走线区域，替代传统的扎带固定方式，不仅外观更加规整，也能避免扎带长期使用老化断裂导致的管线脱落问题，同时弧形外罩能够对内部管线形成物理防护，避免设备运行过程中其他部件剐蹭破坏管线外层绝缘层，降低设备线路故障的概率。设计时还考虑了堆叠存储的需求，结构外形无突出的倒扣结构，多个零件可以整齐叠放，减少仓储和转运过程中的空间占用，也不会出现零件之间互相勾连难以分拣的问题。
