无碰撞啮合直齿齿轮传动机构设计

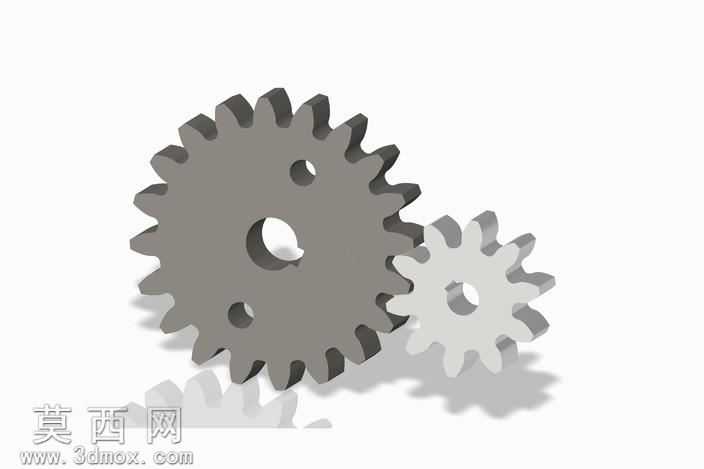

本作品为一对啮合的直齿圆柱齿轮传动机构三维建模成果，建模过程严格遵循齿轮啮合的几何设计准则，从参数化建模逻辑出发，首先确定大小齿轮的模数、齿数、压力角等核心传动参数，保证两齿轮的基节、齿距完全匹配，从根源上避免传动过程中的卡滞、碰撞问题。建模阶段先通过渐开线方程绘制精准的齿廓曲线，对齿根过渡圆弧进行标准化修整，既保证齿面啮合的接触精度，也兼顾齿根部位的结构强度，避免应力集中带来的结构失效风险。完成单个齿形的参数化构建后，通过圆周阵列生成完整的轮齿结构，再依次构建轮毂、键槽、减重孔等附属结构：大齿轮设置中心键槽用于与动力输入轴配合，盘面开设两个对称减重孔，在不降低结构刚性的前提下减轻整体重量；小齿轮结构紧凑，仅保留中心安装孔与完整轮齿结构，适配从动端的安装需求。装配阶段严格按照标准中心距定位两齿轮，对齿侧间隙进行合理预留，通过运动仿真验证全啮合周期内无齿面干涉、无碰撞剐蹭问题，保证传动过程平稳顺滑。材质渲染上采用哑光金属质感模拟钢制齿轮的真实材质表现，添加柔和的环境光影效果，清晰呈现轮齿的立体结构与啮合状态，齿面的光影过渡自然，能够直观展示齿轮的啮合位置与传动关系。整个设计围绕通用机械传动场景的使用需求展开，结构简洁合理，传动逻辑清晰，可直接用于传动原理演示、机械结构教学以及相关设备的传动方案参考，建模过程中对每一处尺寸参数都进行了校验，确保模型的几何精度符合机械设计的通用标准，能够直观展现直齿轮传动的典型结构与无碰撞啮合的设计要点。
