哈斯转台配套HRT160专用尾座结构设计

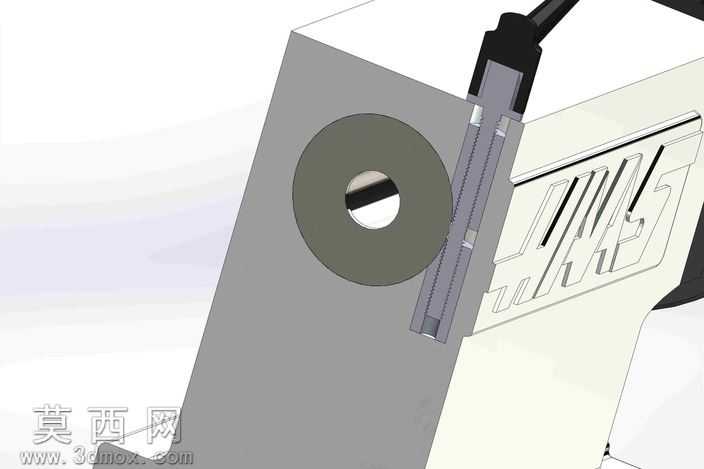

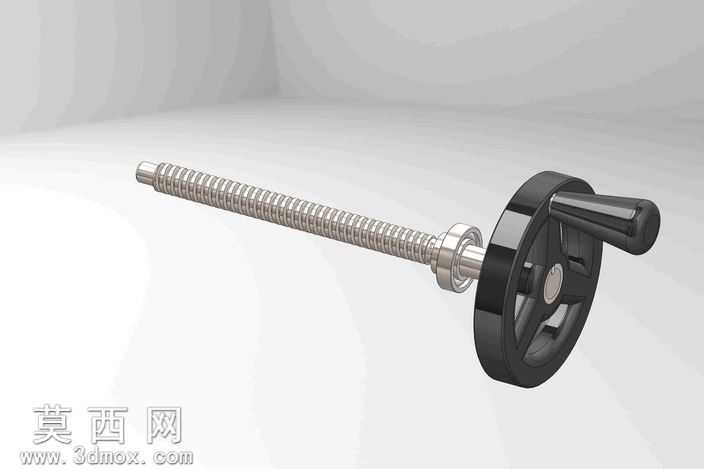

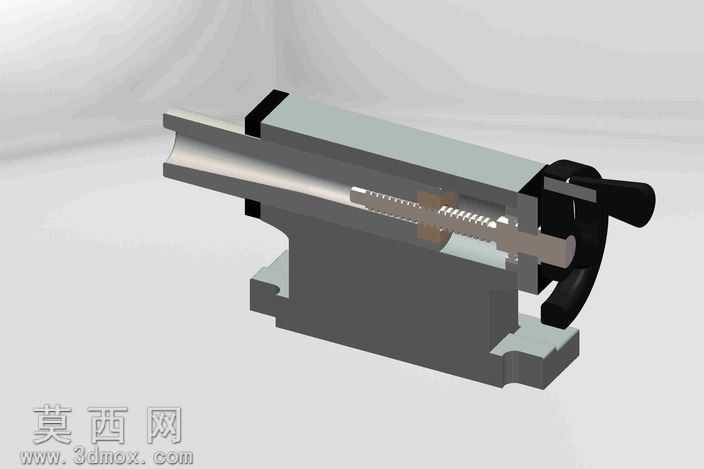

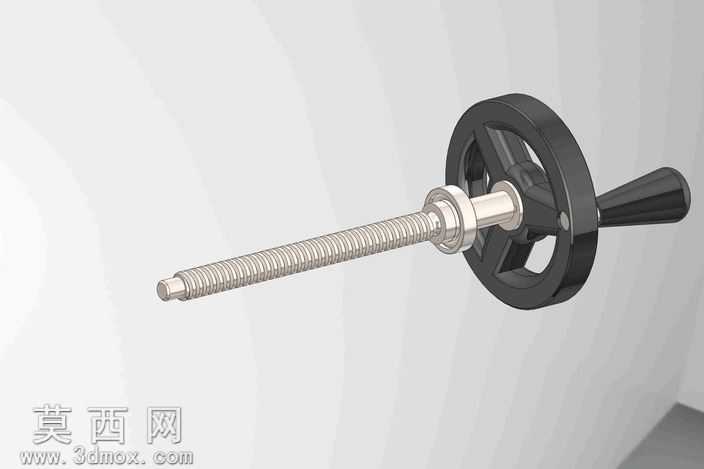

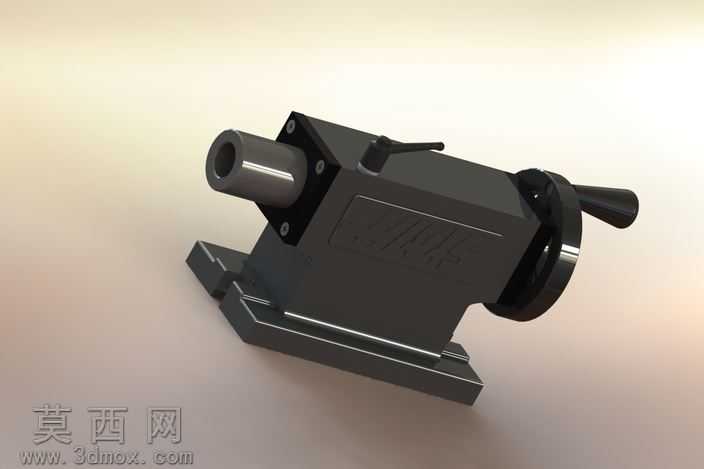

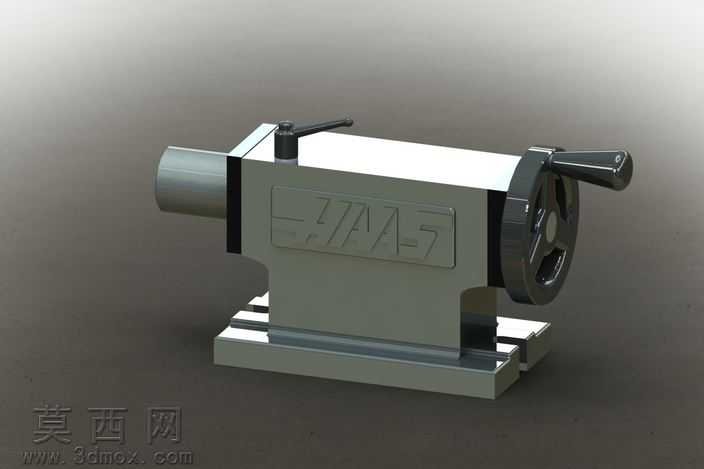

本模型为适配哈斯HRT160系列回转产品设计的专用尾座，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机床附件的装配公差规范，对每一处配合结构都做了贴合实际生产的尺寸约束，确保各部件之间无干涉、可实现真实的运动仿真。外观渲染阶段采用金属材质分层处理方案，主体基座部分使用灰铸铁哑光材质，还原铸件表面细腻的磨砂质感，同时添加轻微的使用痕迹纹理提升真实感；手轮、锁紧手柄等操作部件采用镀铬亮面金属材质，通过调整反射粗糙度参数模拟金属表面的高光反射效果，与基座材质形成明确的视觉区分；顶尖套筒部分做了调质钢的材质表现，表面带有轻微的磨削纹理，体现加工面的精度特征。结构设计上，尾座采用经典的卧式布局，底部设置与机床工作台匹配的定位滑槽，可实现快速安装与位置调整；侧面设置手轮驱动的丝杆进给机构，转动手轮即可带动顶尖套筒实现轴向伸缩，满足不同长度工件的顶持需求；顶部设置锁紧手柄，可在套筒调整到位后完成锁止固定，避免加工过程中出现位移；基座正面预留品牌标识的浮雕结构，与实际产品的外观细节保持一致。设计过程中优先考虑了尾座的刚性需求，基座部分采用加厚的箱型结构，减少顶持受力时的形变，同时优化了内部筋条布局，在保证整体强度的前提下控制整体重量；手轮部分采用防滑握柄设计，手柄末端做了圆弧过渡处理，提升操作时的握持舒适度；各转动配合位置都预留了轴承安装位，符合实际产品的装配逻辑，模型可直接用于装配验证、工装方案演示以及机床配套场景的渲染展示，完整还原了工业级尾座的结构特征与外观细节。
