带异形挂钩扭转弹簧精密结构设计

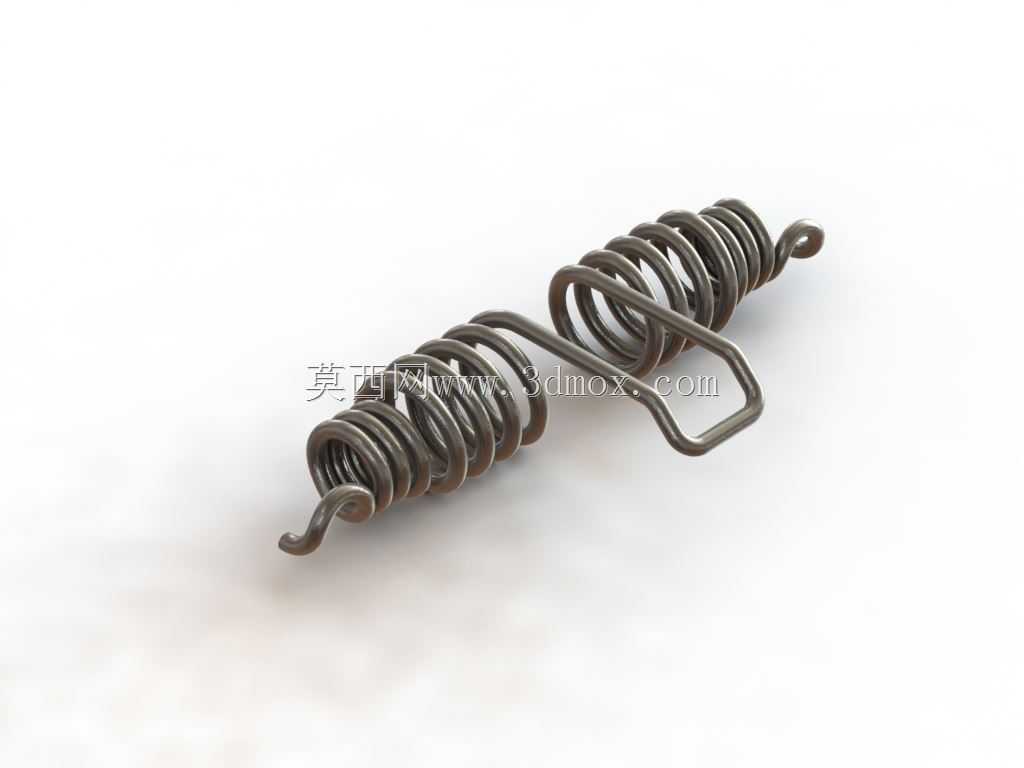

这款带异形挂钩的扭转弹簧，在日常机械结构中常出现在需要提供扭转复位力矩的场景里，比如小型家电的翻盖复位结构、园林工具的扳机回弹组件、工业锁具的锁舌复位机构，甚至部分小型机动车的操纵杆回位结构中都能见到同类结构的应用。它的核心功能是在绕自身轴线发生扭转角位移时，储存弹性势能并提供反向复位力矩，和普通拉伸、压缩弹簧的受力方向完全不同，设计时需要重点考量扭矩输出与扭转角度的线性对应关系。从结构设计思路来看，两端的异形挂钩是整个零件的安装定位核心，区别于常规直臂扭簧，这款的挂钩做了弯折成型的闭环挂接结构，一端是小半径弯钩，另一端是带矩形弯折框的挂接端，这种设计能避免安装后弹簧工作时出现挂钩滑脱的问题，同时能让安装端的受力更均匀，减少挂钩根部的应力集中风险。设计过程中需要先确定工作扭矩需求，再匹配弹簧的线径、中径、有效圈数，线径的选择直接决定了弹簧的刚度，线径过大会导致复位力矩过大造成操作阻力超标，线径过小则会出现长期工作后力矩衰减、甚至断裂的问题。有效圈数的设置需要兼顾最大扭转角度，圈数过少会导致单圈扭转应力超过材料许用值，圈数过多则会让弹簧轴向尺寸过大，挤占安装空间。外形尺寸方面，弹簧的螺旋段外径需要匹配安装腔的内径，预留0.5-1mm的径向活动间隙，避免工作时螺旋段和安装腔内壁发生摩擦磨损；两端挂钩的弯折尺寸需要严格对应安装位的挂接轴、挂接槽尺寸，尤其是带矩形框的那端挂钩，内框尺寸要和安装位的定位凸台尺寸匹配，保证安装后弹簧不会出现径向窜动。安装边界上，需要预留出弹簧扭转时两端挂钩的转动空间，避免工作过程中挂钩和周边结构发生运动干涉，同时要注意弹簧的旋向，要和工作时的扭转方向匹配，避免弹簧受扭时出现圈间挤压的问题。材料选择上这类弹簧一般选用碳素弹簧钢丝或者不锈钢弹簧钢丝，根据使用环境的防腐需求、疲劳寿命要求做对应选型，表面处理可根据需求选择镀锌、发黑或者钝化处理，提升环境适应性。建模过程中需要重点还原螺旋段的升角、两端挂钩的弯折圆角，尤其是挂钩和螺旋段衔接的过渡位置，要做圆滑过渡处理，避免建模时出现尖角造成后续有限元分析时的应力集中误判，同时要保证螺旋线的螺距均匀，两端并圈位置的贴合度符合实际加工工艺要求。
