内置齿轮传动旋转电机动力模组结构

项目分类:3D模型 发布时间:2021-10-16 ID:318224
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构
  • 内置齿轮传动旋转电机动力模组结构

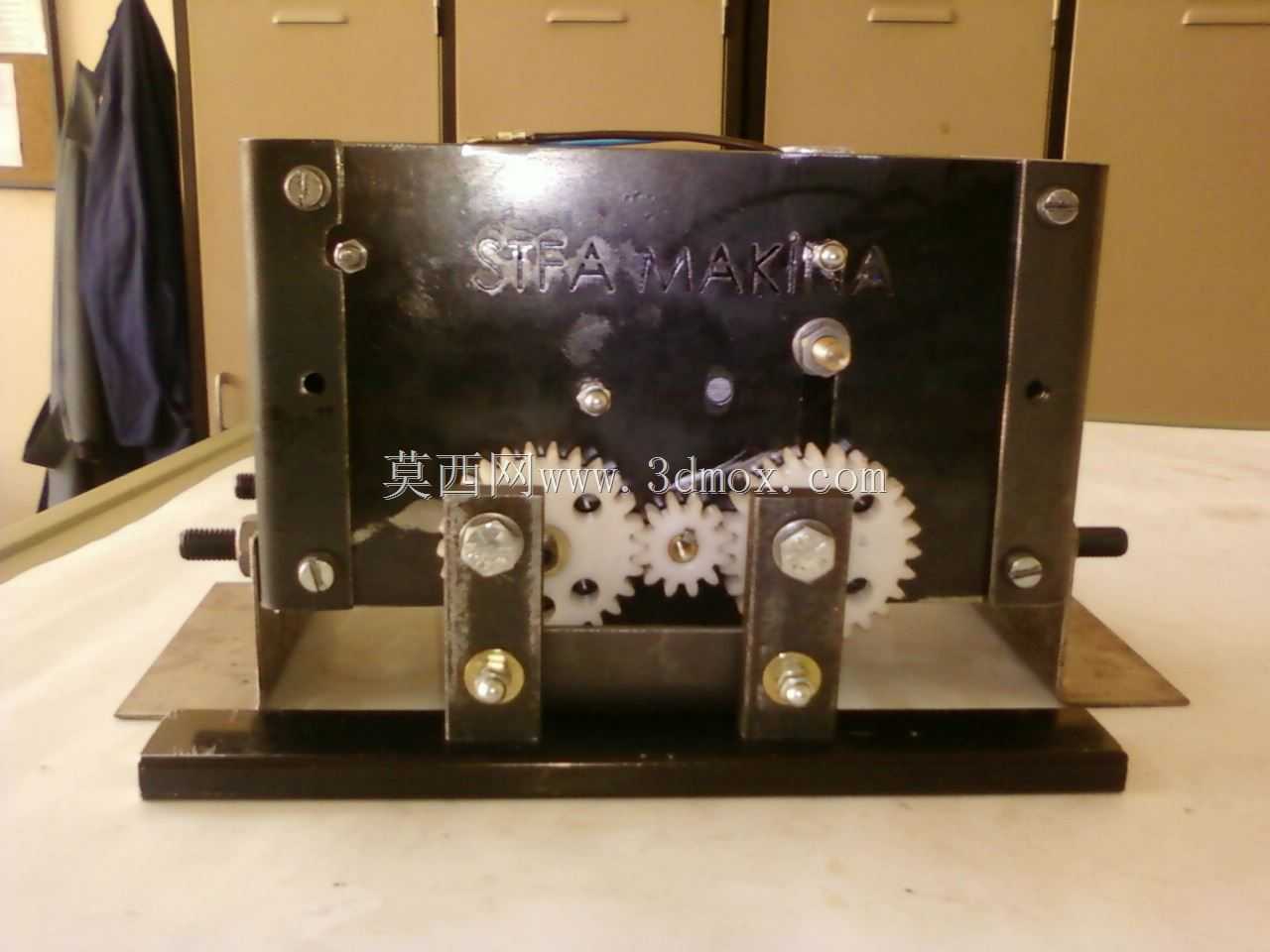

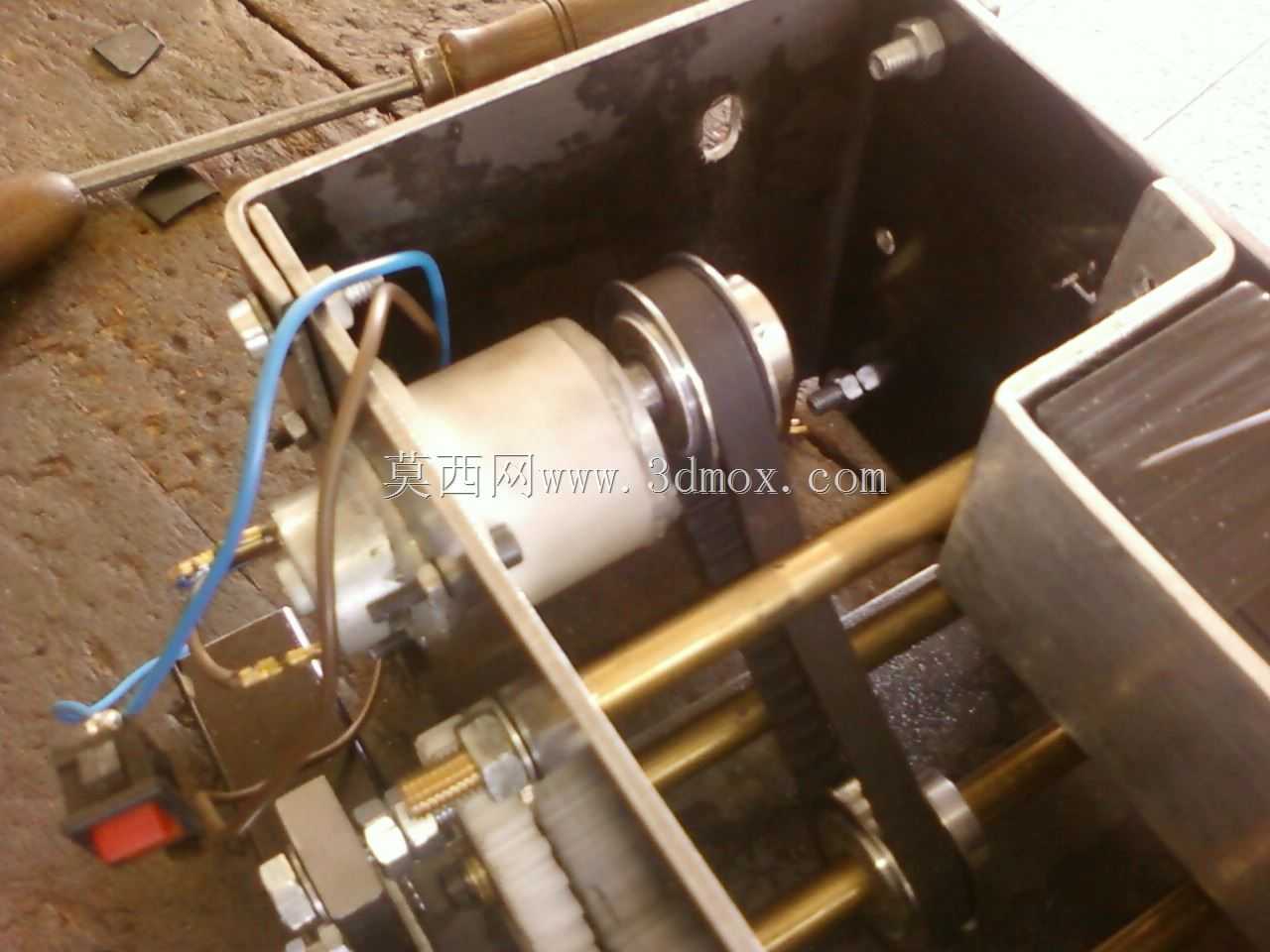

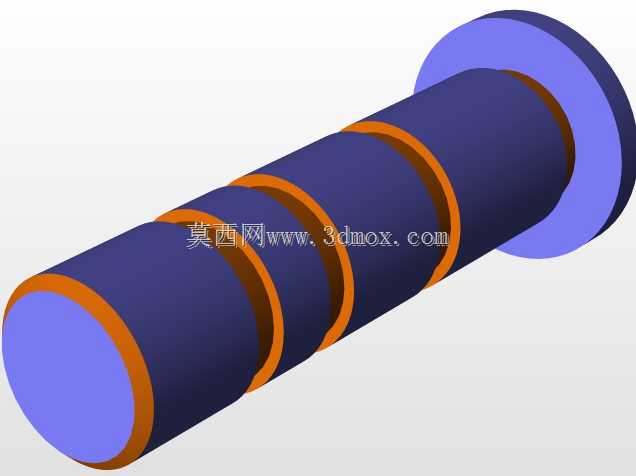

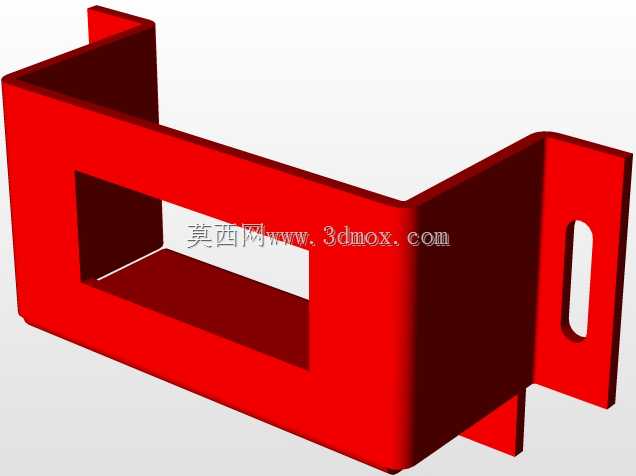

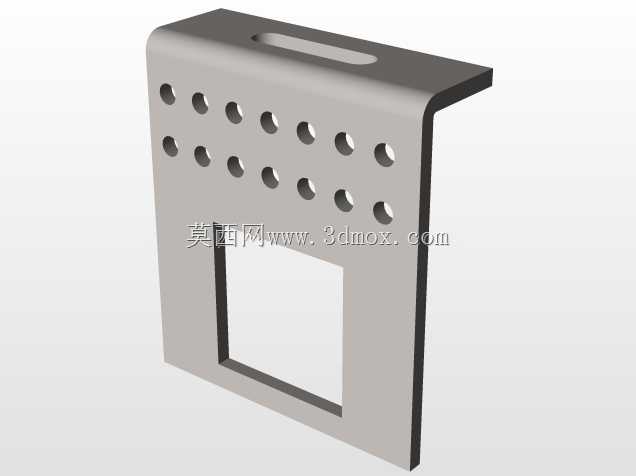

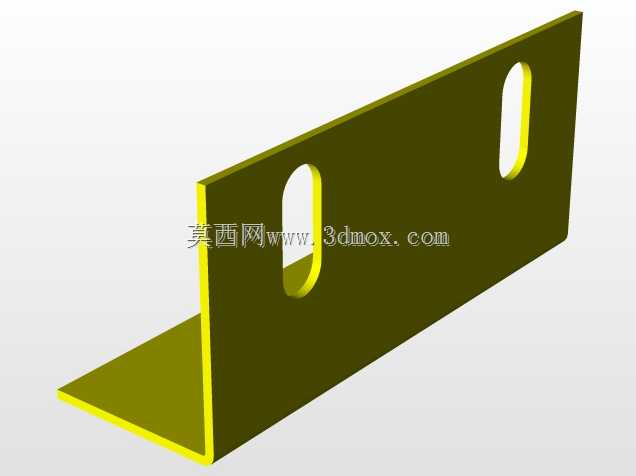

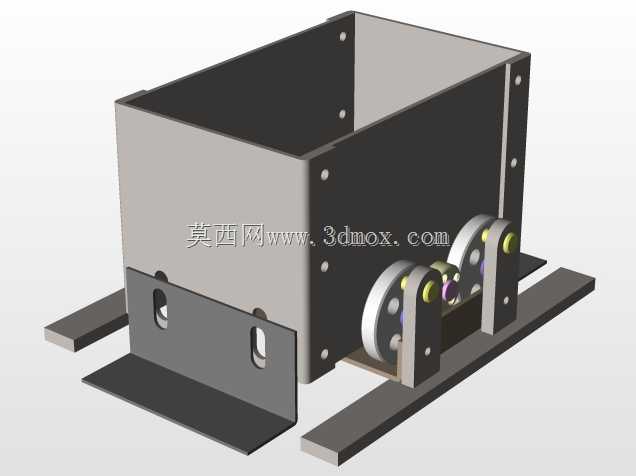

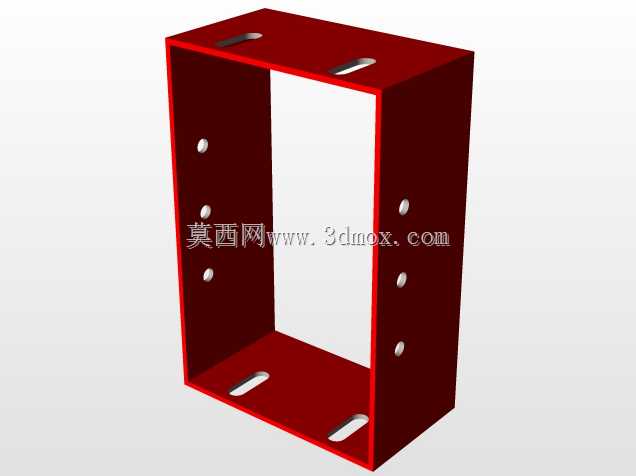

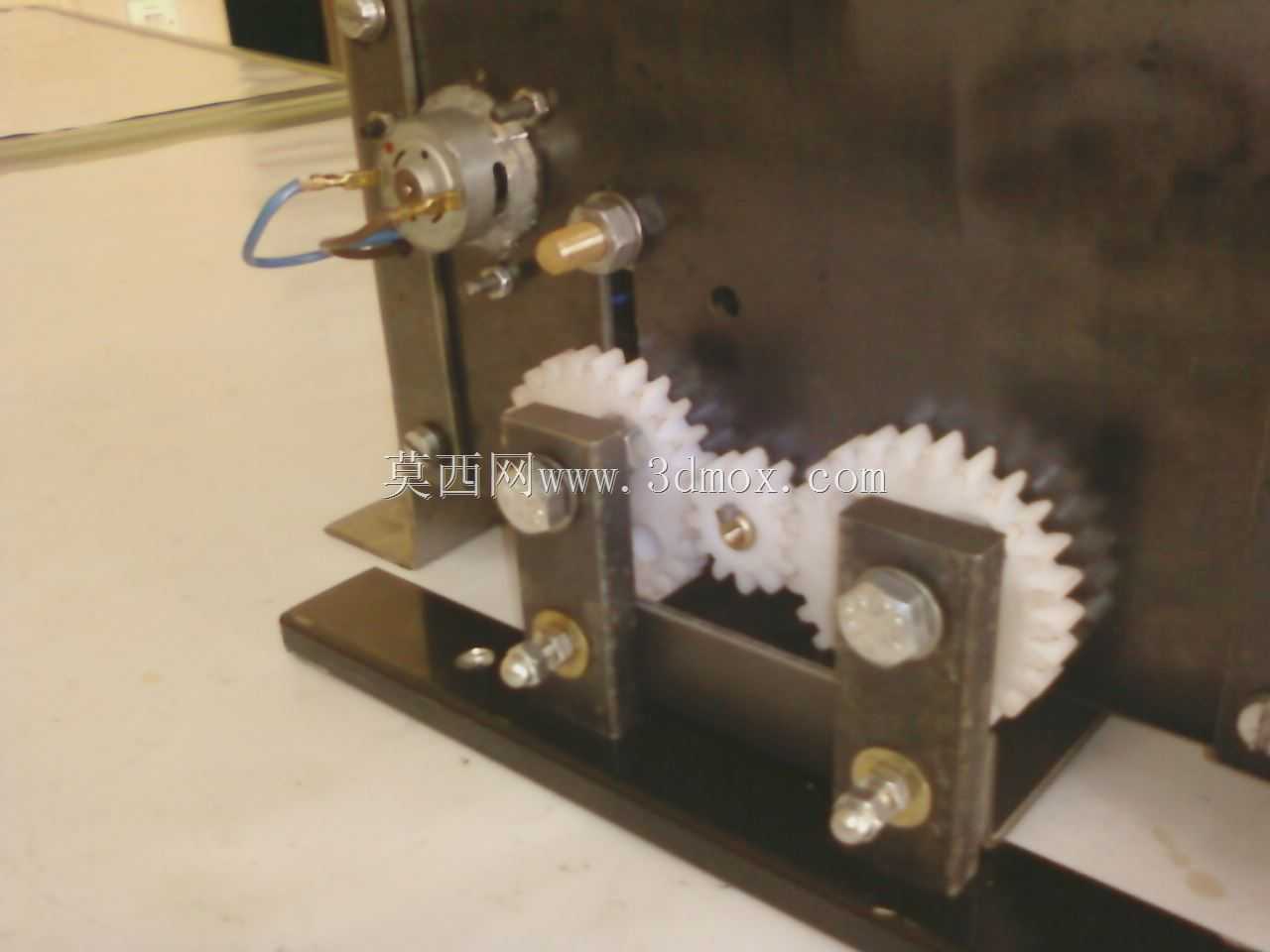

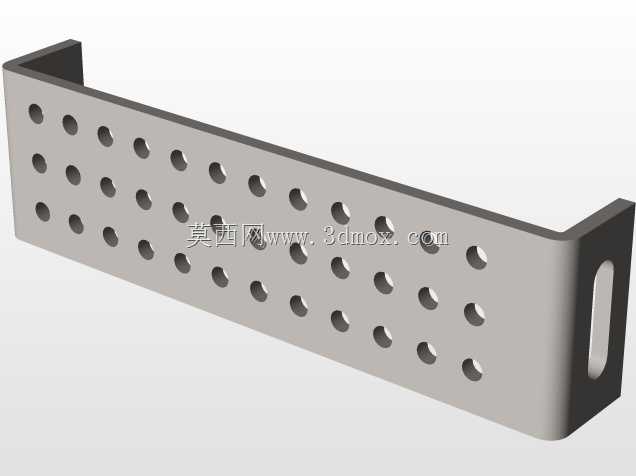

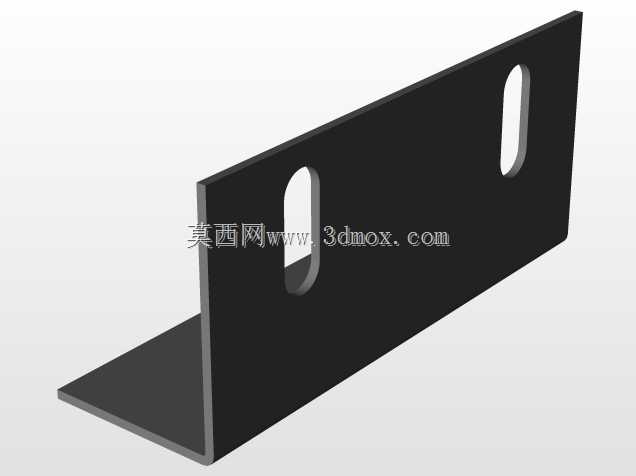

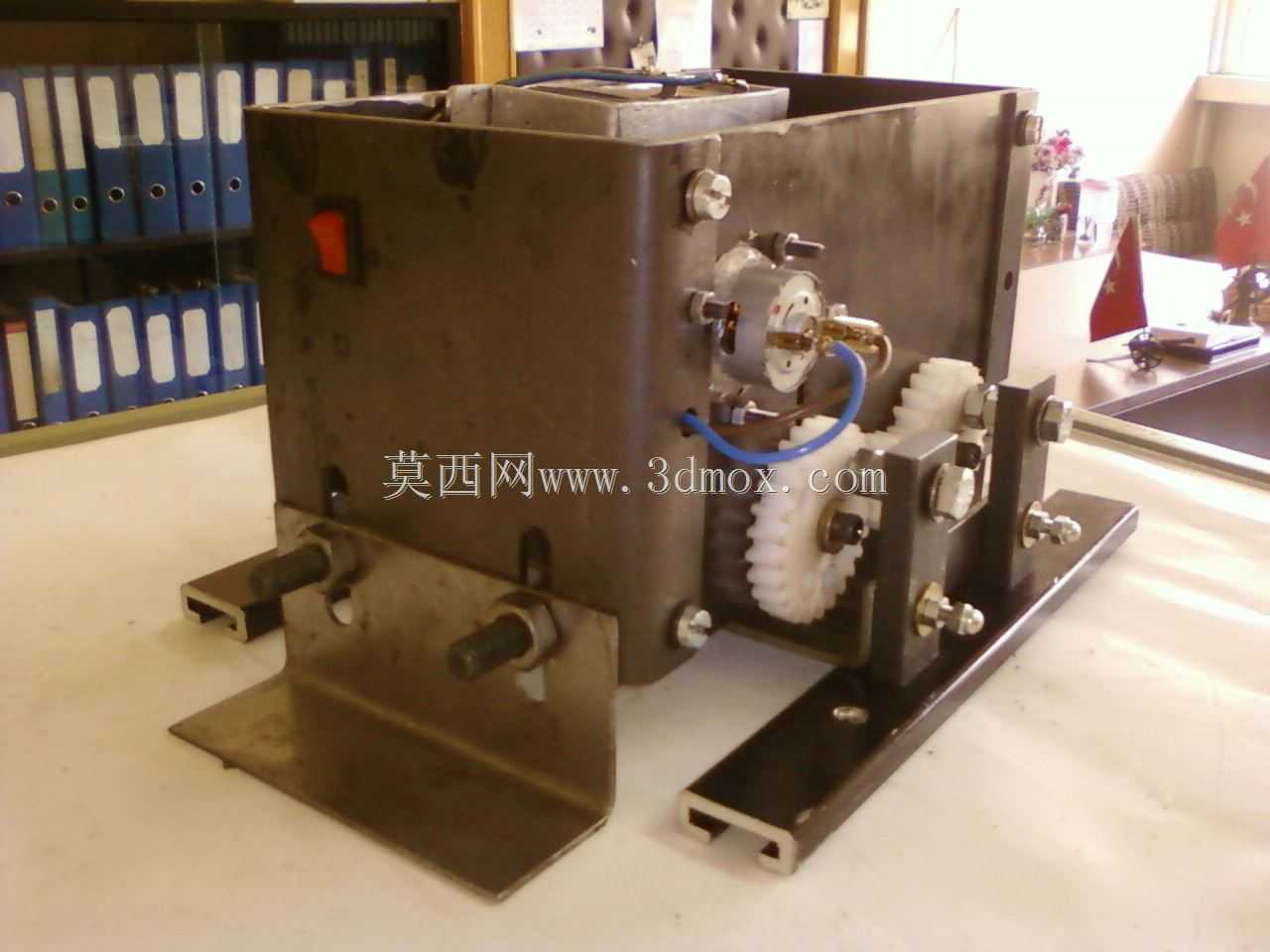

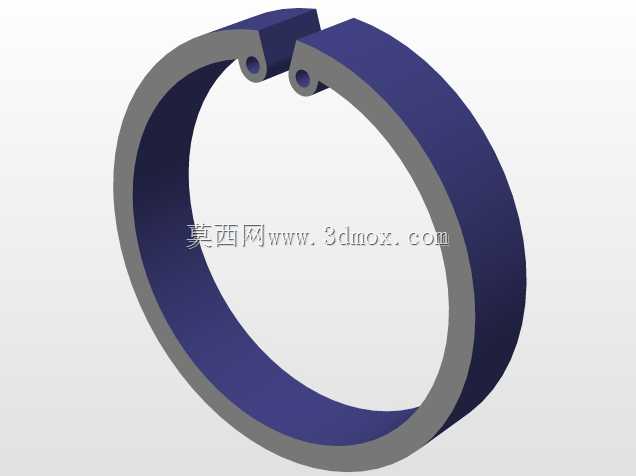

这套动力模组的核心是通过齿轮副完成旋转电机的扭矩传递与转速匹配,在小型自动化送料、工位回转、精密进给类场景中应用广泛,很多桌面级加工设备、小型物料转运机构的动力端都采用类似结构逻辑。从结构布局来看,旋转电机卧式安装在金属壳体内腔,输出轴通过直齿圆柱齿轮副与平行布置的传动轴连接,齿轮啮合侧预留了合理的侧隙调整空间,避免加工误差导致的卡滞或传动噪音,传动轴采用光轴配合铜套支撑,兼顾低成本与转动顺滑度,走线槽沿壳体内壁预留,电机的动力线与控制线顺着槽位引出,避免运动过程中线缆与传动部件发生剐蹭磨损。设计时首先考虑的是安装边界,整个模组嵌入设备壳体内部时,外壳的安装孔位与周边结构的避让距离控制在3mm以上,电机尾部的接线端预留了不小于15mm的接线操作空间,传动轴伸出端的轴径公差取h7,适配常用的联轴器、同步轮安装需求,轴向定位通过轴用卡簧完成,不需要额外加工复杂的定位台阶,降低零件加工难度。实际使用中,这套结构可以根据负载需求更换不同模数的齿轮,调整传动比来匹配输出转速与扭矩,当需要低转速大扭矩输出时,可将主动轮替换为小齿数齿轮,从动轮对应增大齿数,不需要改动电机安装位与壳体的整体尺寸,通用性较强。壳体采用折弯钣金拼接而成,各板件之间通过螺丝紧固,后期维护时拆开侧盖板即可直接检查齿轮啮合状态、更换磨损的齿轮或对轴承部位加注润滑脂,不需要完全拆解整个模组。传动部位的齿轮没有设置额外的密封端盖,适合在干燥无大量粉尘的车间环境下使用,若应用在多尘工况,可在壳体接缝处加装密封胶条,传动轴伸出位置加装毛毡密封圈即可提升防护等级。电机的固定采用两个径向抱紧的安装座,安装座与壳体之间通过长圆孔连接,可以小范围调整电机的中心距,补偿齿轮加工带来的中心距误差,保证齿轮啮合的接触面积符合设计要求,避免局部受力过大导致齿轮断齿。整个模组的输出轴同轴度控制在0.05mm以内,运转时的径向跳动量小,带动负载回转时不会出现明显的抖动,适配多数对回转精度有基础要求的工位。
