JHD204A规格20X4字符液晶显示屏三维模型

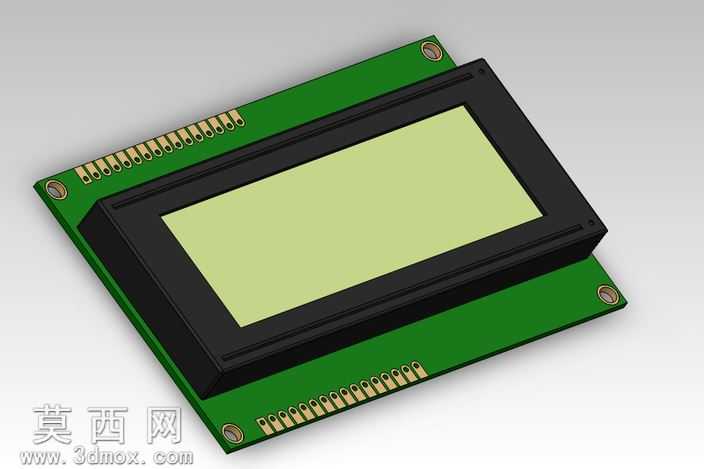

本作品为符合JHD 204A规格参数的20X4字符型液晶显示屏三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原该款工业级字符液晶的全部结构细节。建模阶段首先依据实物测绘与官方规格书的尺寸参数，搭建整体比例框架：先构建底层绿色PCB载板结构，精准还原载板四角的安装固定孔位、板边两侧对称排布的单排直插式引脚，引脚的间距、长度、截面尺寸均严格匹配实物规格，同时还原PCB板边缘的工艺倒角与板身的厚度参数，保证载板部分的结构精度。随后构建中层的液晶屏幕封装胶框结构，胶框采用黑色哑光硬质塑料质感，精准还原胶框与PCB载板的嵌套卡位结构，胶框的内沿台阶尺寸完全匹配液晶玻璃的装配公差，外沿的圆角、侧边的脱模斜度都按照工业注塑件的工艺特征进行还原，保证胶框部分的结构符合实际生产的工艺逻辑。最上层的液晶显示区域采用淡黄绿色半背光质感的材质设置，还原字符液晶屏典型的黄绿底显示基底效果，显示区域的平面度、与胶框的嵌合深度都严格按照实物比例设置，没有出现结构错位或比例失真的问题。渲染阶段针对不同部件设置差异化材质参数：PCB载板采用典型的阻焊绿油材质，添加细微的板身磨砂纹理，还原真实电路板的哑光质感；金属引脚采用镀锡金属材质，添加轻微的金属反光与引脚端部的焊接面质感，还原直插引脚的真实视觉效果；黑色胶框添加细微的塑料颗粒纹理，避免纯黑材质的塑料感过重；液晶显示面添加轻微的玻璃反光与背光层的漫反射效果，还原液晶屏未点亮时的真实视觉状态。建模过程中重点关注各部件的装配关系，所有零件的配合公差都按照实际电子元器件的装配标准设置，既可以拆分展示单个零件的结构细节，也可以完成整体装配用于电子设备的结构布局验证，可直接用于嵌入式设备开发阶段的结构干涉检查、产品外观展示等场景，完整覆盖该款液晶屏从外部轮廓到内部装配结构的全部细节特征，没有对结构进行简化或省略，保证模型的工程实用性与展示效果。
