矿山用颚式碎石核心工作部件结构

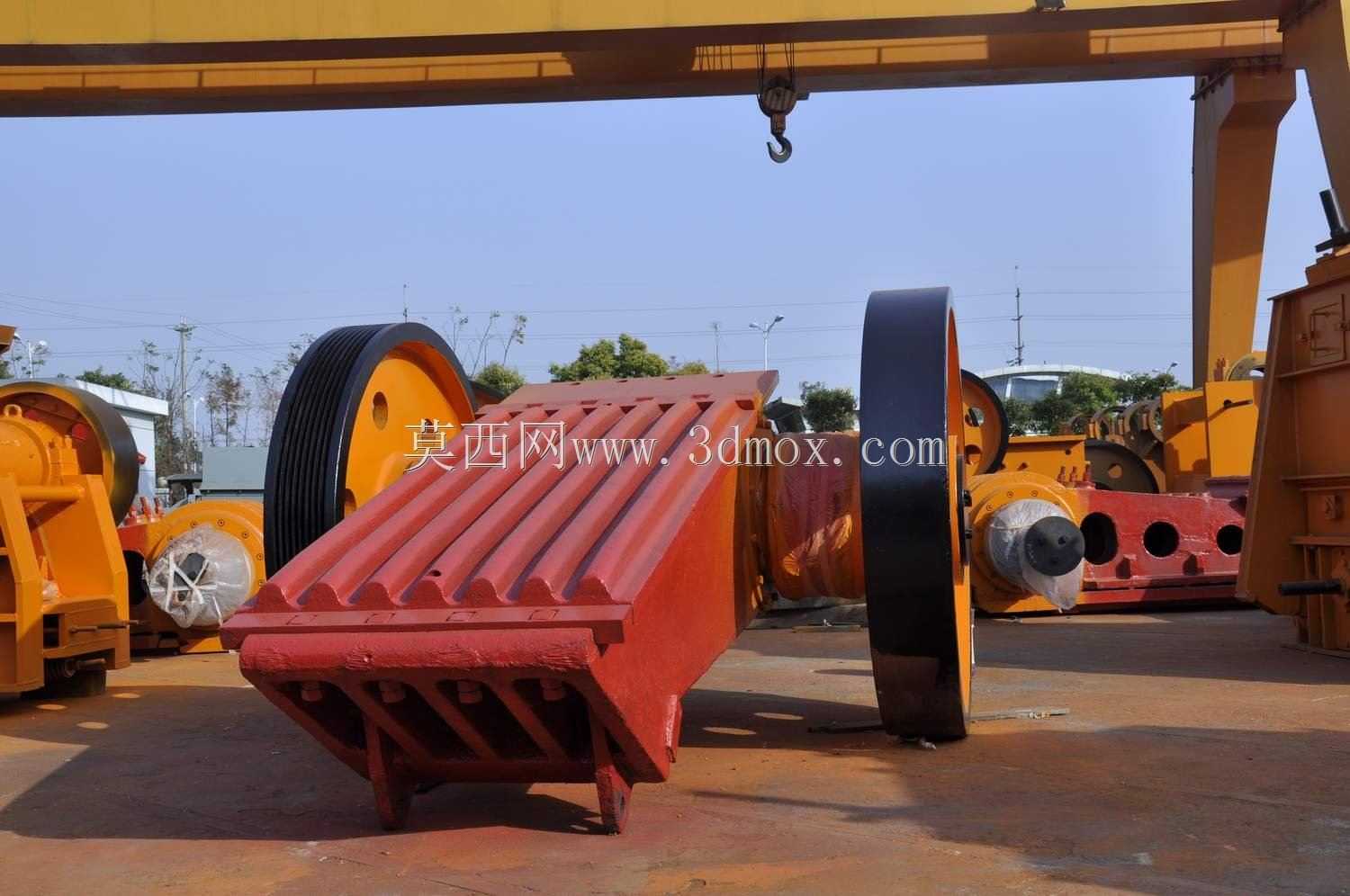

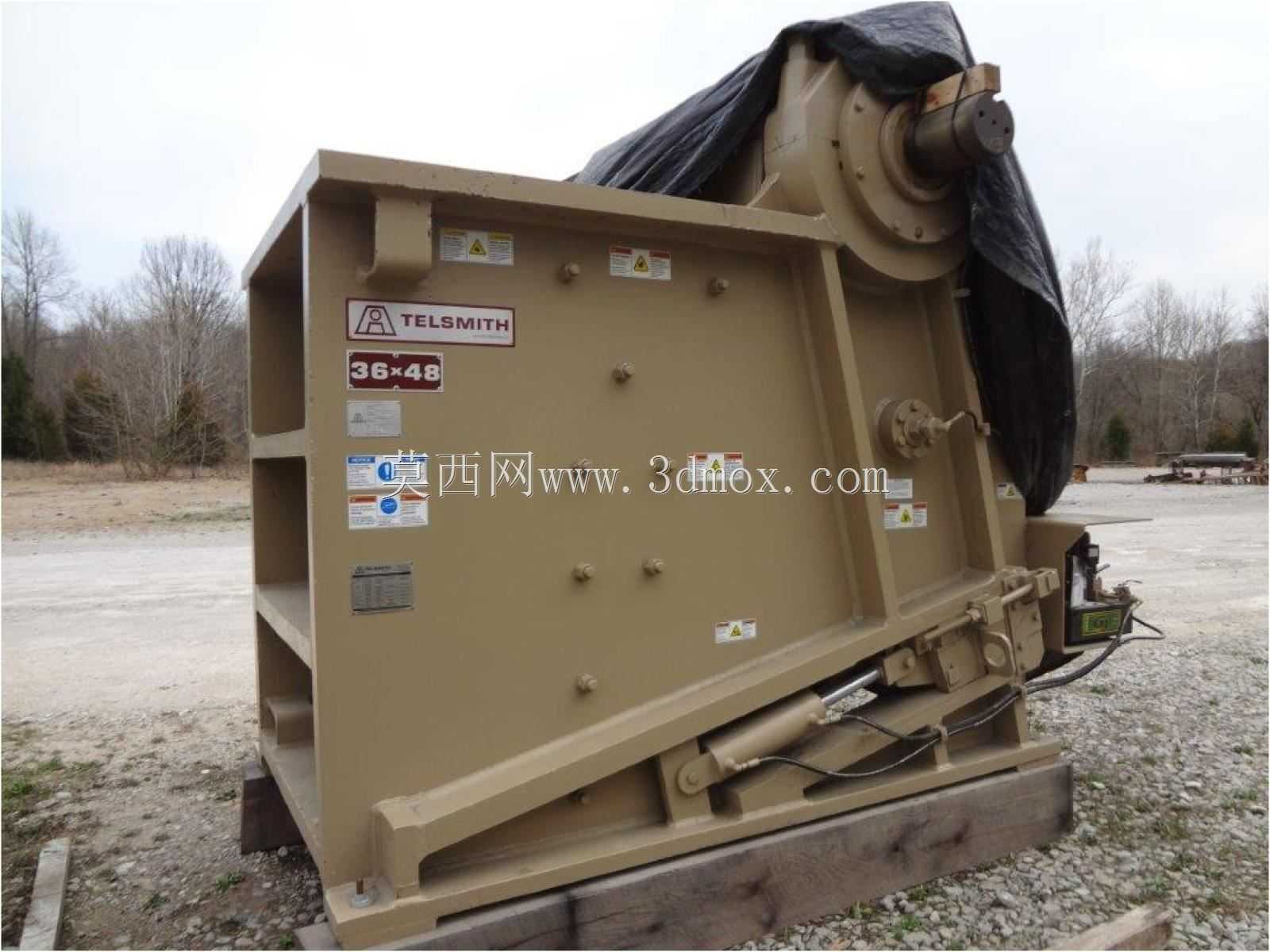

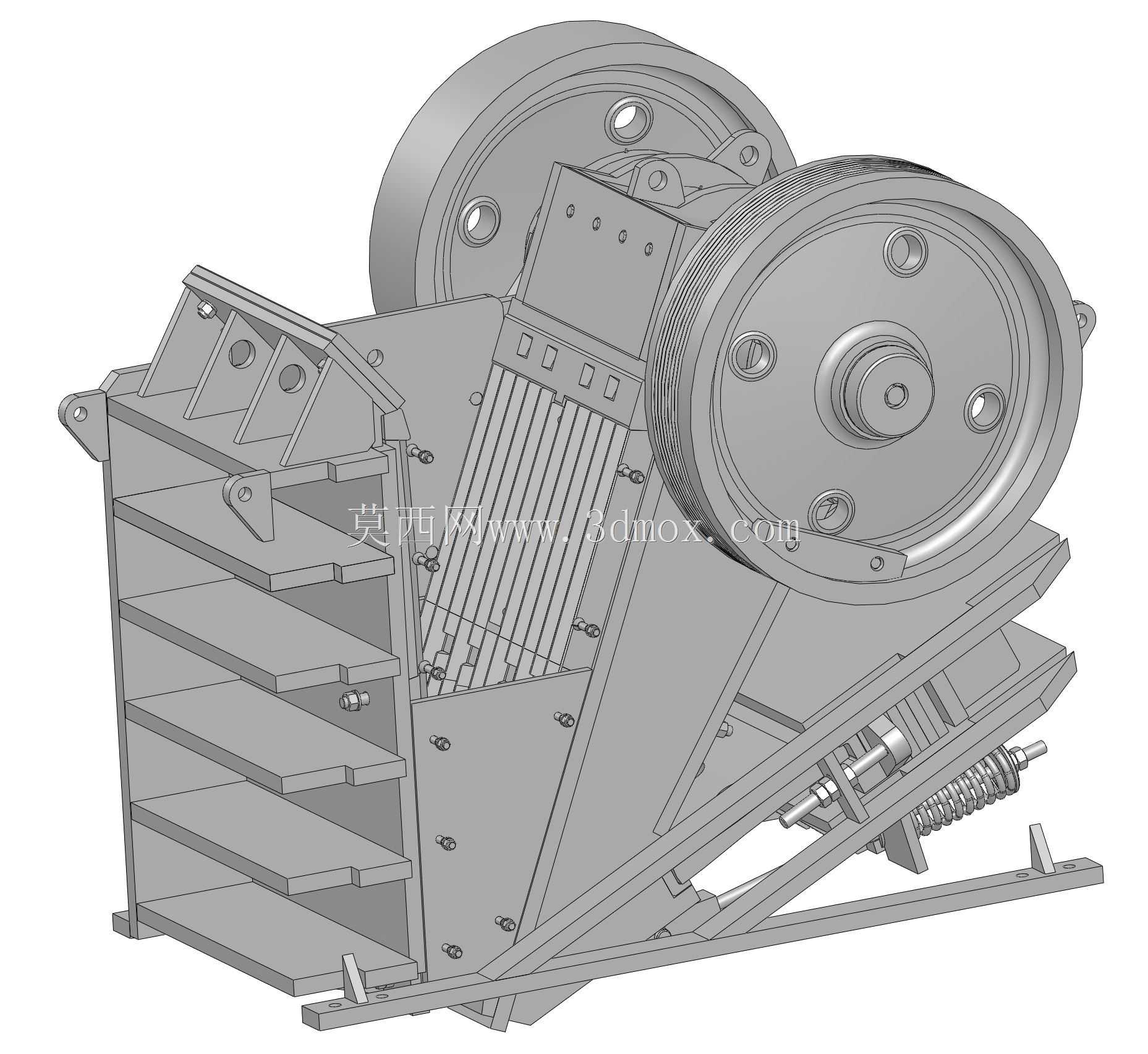

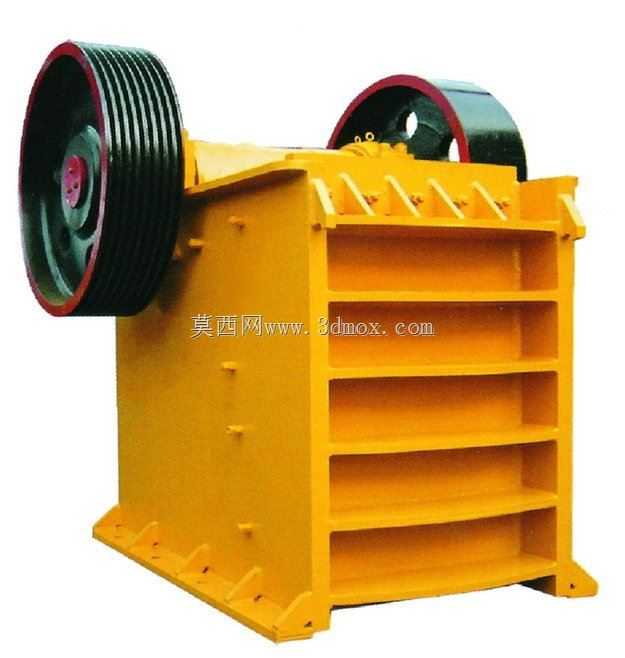

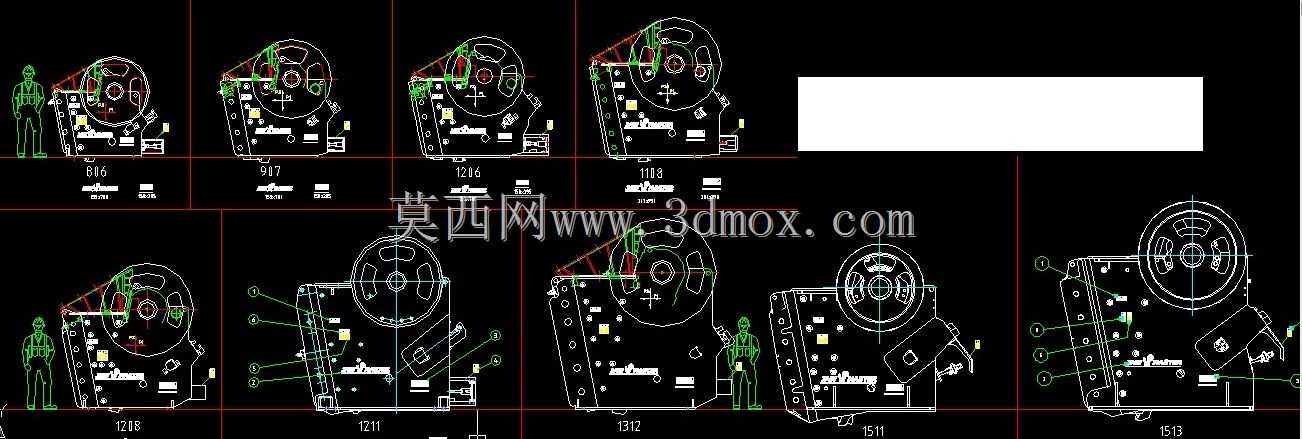

在矿山开采、砂石骨料生产、建筑固废资源化处理的作业现场，粗碎环节的核心作业单元承担着将大块原矿、废弃混凝土块、毛石等物料破碎至中碎工序可进料粒度的关键作用，本次呈现的结构为颚式碎石设备的核心动颚总成，是直接参与物料挤压破碎的核心受力部件。从实际作业场景来看，该部件安装在破碎机机架的偏心轴组件上，配合固定颚板形成上宽下窄的V型破碎腔，大块物料从进料口落入破碎腔后，动颚在偏心轴带动下做周期性往复摆动，靠近定颚时对腔内物料产生挤压、劈裂、弯折的复合作用力，将硬度在普氏硬度12级以内的岩石、矿料破碎至要求排料粒度，远离定颚时破碎完成的物料依靠自重从排料口排出，完成单段粗碎作业流程。从结构设计逻辑来看，动颚本体采用铸钢材质一体铸造成型，上部预留偏心轴装配的轴孔位，孔位内部设计有轴承安装定位台阶，保证偏心轴转动过程中动颚的摆动轨迹符合设计要求，不会出现径向窜动；正面的颚板安装面设计有均匀分布的螺栓沉孔，用于固定带齿形的高锰钢颚板，齿形结构的排布角度经过受力优化，既可以在破碎时对物料产生额外的劈裂作用提升破碎效率，也能在颚板局部磨损后通过调头安装延长易损件的更换周期，降低现场运维成本。动颚下部设计有推力板支撑槽，用于连接肘板组件，一方面将动颚的摆动反力传递到机架后部的调整座上，另一方面当破碎腔进入不可破碎的铁块等异物时，推力板会优先断裂实现过载保护，避免核心的动颚、偏心轴等贵重部件出现不可逆损坏。从安装边界尺寸来看，该动颚组件适配进料口宽度为900mm、长度为1200mm的粗碎颚破机型，装配时需要保证动颚轴孔与偏心轴的同轴度公差控制在0.05mm以内，颚板安装后与定颚的最小排料口间隙可通过调整座的垫片组在100mm到200mm区间调节，对应处理能力为每小时200到500吨，满足中型砂石生产线、露天矿山采场粗碎段的产能需求。结构建模过程中，对动颚本体的加强筋排布做了等比例还原，筋板沿受力方向分布在动颚背部，既可以提升部件整体的抗冲击刚度，避免长时间破碎硬物料时出现本体开裂，也能合理控制部件自重，降低偏心轴转动时的不平衡惯性力，减少设备运行时的振动幅度。现场安装时需要注意，动颚与两侧机架侧板的间隙需保持在10mm到15mm之间，间隙过小会导致运行中动颚与机架发生摩擦磨损，间隙过大则会造成未破碎的小颗粒物料从间隙漏出，增加现场清理的工作量；同时颚板固定螺栓需要按照规定扭矩拧紧，并且在设备空载试运行2小时后再次复紧，避免运行中螺栓松动导致颚板脱落引发设备故障。
