开源框架式桌面FDM熔融3D打印机结构设计

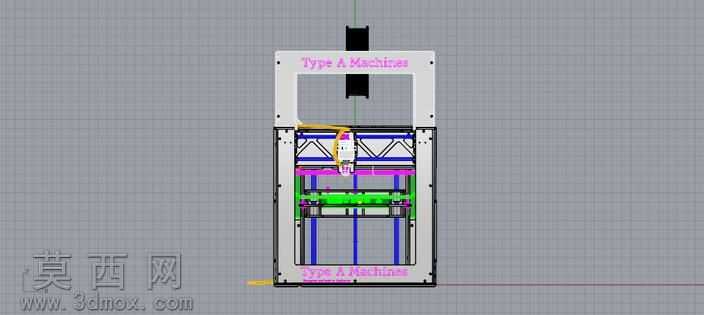

本作品为开源桌面级FDM熔融沉积成型3D打印机的完整三维结构设计，建模阶段采用多软件协同完成，整体采用铝型材搭建立式矩形框架作为主体承载结构，框架型材连接处采用标准角件与紧固件实现刚性连接，保证整机运行过程中的结构稳定性，减少运动部件高速位移时产生的结构共振。模型完整还原了打印机的全系统结构：顶部设置独立的丝料挂载支架，用于安装耗材卷盘，支架采用悬臂式设计，预留了充足的耗材转动空间，保证丝料输送过程顺畅无卡滞；X轴运动组件采用线性导轨搭配同步带传动结构，打印头挂载于X轴滑台上，可实现横向高精度位移，打印头集成了加热块、喷嘴、散热风扇与进料挤出机构，各部件的装配间隙、安装孔位均按照实际加工标准进行1:1建模还原；Y轴运动平台设置于框架中部，采用绿色防滑打印平台面板，平台下方连接Y轴传动组件，可实现纵向前后位移，平台调平结构的调节旋钮、弹簧组件均做了精细化建模，还原实际调平功能的机械逻辑；Z轴采用双丝杆传动结构，分别布置于框架两侧立柱位置，带动X轴整体组件实现垂直方向的升降运动，保证Z轴运动的同步性与定位精度。模型还完整还原了设备的走线布局，电气线路沿型材槽位规整布置，侧面预留了控制主板、电源模块的安装仓位，各仓位的散热开孔、接口位置均按照实际硬件尺寸设计。渲染阶段采用写实材质表现：铝型材框架赋予磨砂金属材质，同步带赋予黑色橡胶材质，打印平台赋予哑光绿色工程塑料材质，丝料卷盘赋予半透明紫色PLA材质，线路赋予不同颜色的塑料外皮材质，通过光影效果突出各部件的结构层次与装配关系。设计思路遵循开源可定制的核心原则，所有结构件均采用标准件与可自行加工的通用零件，降低用户自行组装、改装的门槛，结构设计上预留了充足的改装扩展空间，用户可根据自身需求更换更大尺寸的打印平台、升级更高精度的传动组件，整体结构兼顾了组装便捷性、运行稳定性与改装灵活性，完整呈现了开源3D打印机从框架搭建到各功能模块装配的全流程机械逻辑，可直接用于3D打印机的组装参考、结构改装与教学演示使用。
