UG包裹曲线工具配套管状连接构件结构

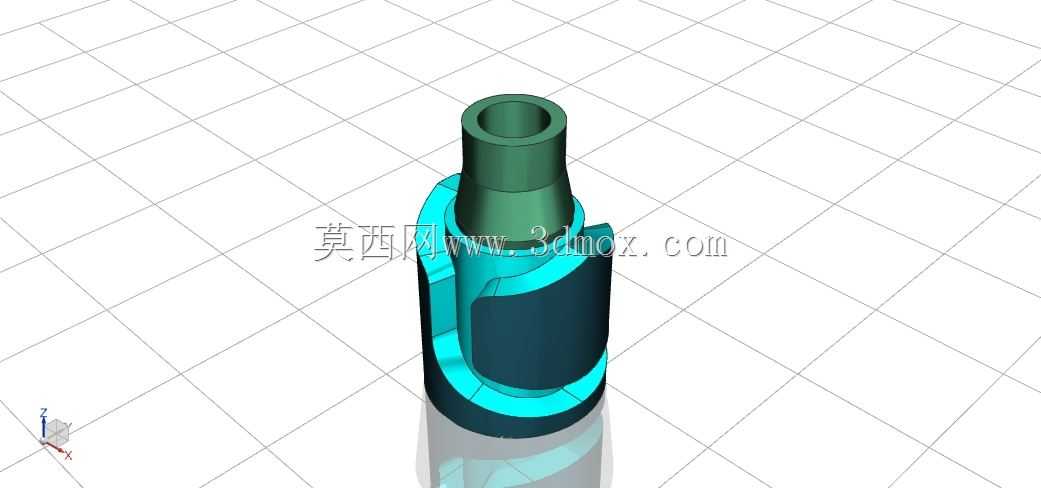

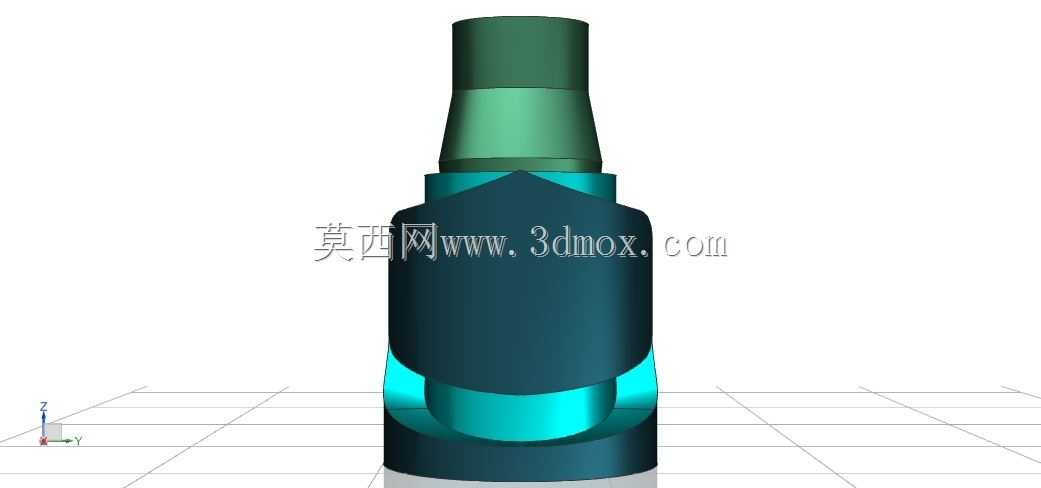

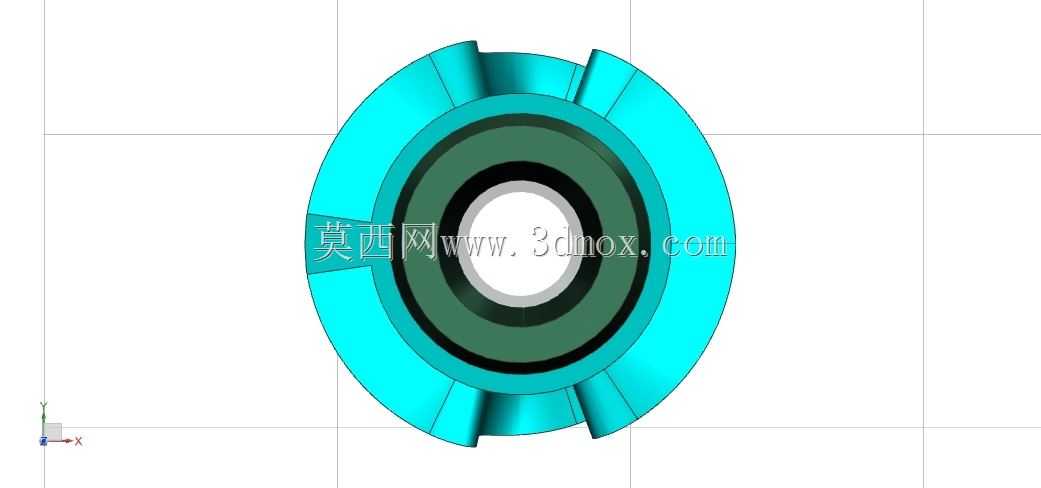

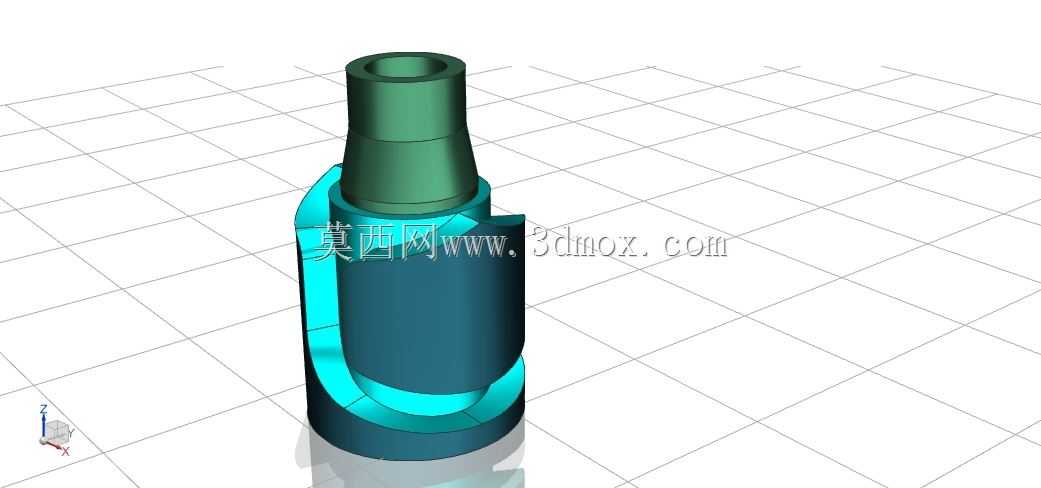

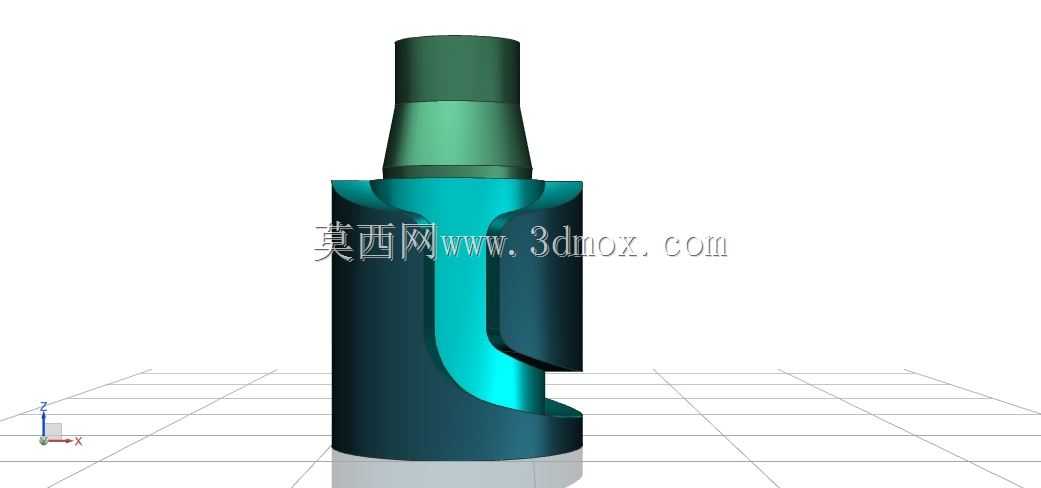

该管状连接构件主要应用于流体输送管路的变径过渡场景，在气动回路、低压润滑管路、小型化工试剂输送管线中都能见到这类结构的实际应用，核心作用是实现不同通径管路的平滑衔接，避免管路变径处出现流道突变造成的紊流、压损增大问题，同时兼顾安装空间受限场景下的布局适配需求。从结构功能来看，构件上部为等径直管段，内径与上部对接管路的外径采用间隙配合设计，配合面预留密封件安装槽位，可适配O型圈或者厌氧胶密封工艺，满足低压工况下的密封要求；下部为异形包覆段，通过曲面过渡将上部直管的圆形截面平滑转换为下部对接构件的非规则截面，过渡区域的曲面曲率连续，不存在尖锐棱角或者截面突变，既能够降低流体流经时的阻力，也能避免应力集中导致的构件受力断裂问题。设计过程中依托包裹曲线成型逻辑，先确定上下两端对接界面的轮廓边界，再通过包覆映射的方式生成过渡曲面，所有曲面的拔模角度控制在1.5度以上，既满足注塑或者金属压铸成型的脱模要求，也适配机加工艺的走刀路径规划，减少后期加工的刀路转折。安装边界方面，构件上部直管段的轴向长度预留了足够的管路插接深度，避免管路插接后出现松脱，下部异形段的外轮廓最大尺寸比对接接口的安装法兰内孔小2mm，预留安装调整余量，安装时不需要额外做适配修磨，可直接对位插接后做周向固定。整个构件的壁厚采用均匀化设计，除了过渡区域局部做加厚补强外，其余位置壁厚偏差控制在0.2mm以内，避免成型过程中出现缩痕、翘曲等缺陷，同时构件的整体重心落在下部安装界面的中心范围内，安装后不会出现偏载力矩，长期运行下连接位置不会因为振动出现密封失效问题。在实际选型适配时，可根据对接管路的通径调整上部直管段的内径与长度，下部异形包覆段的轮廓可随对接构件的界面形状做参数化调整，不需要重新搭建整体曲面框架，仅需调整包裹曲线的映射参数即可快速生成适配不同安装场景的构件结构，大幅缩短同系列构件的设计迭代周期。
