三通法兰连接式截止阀阀体结构

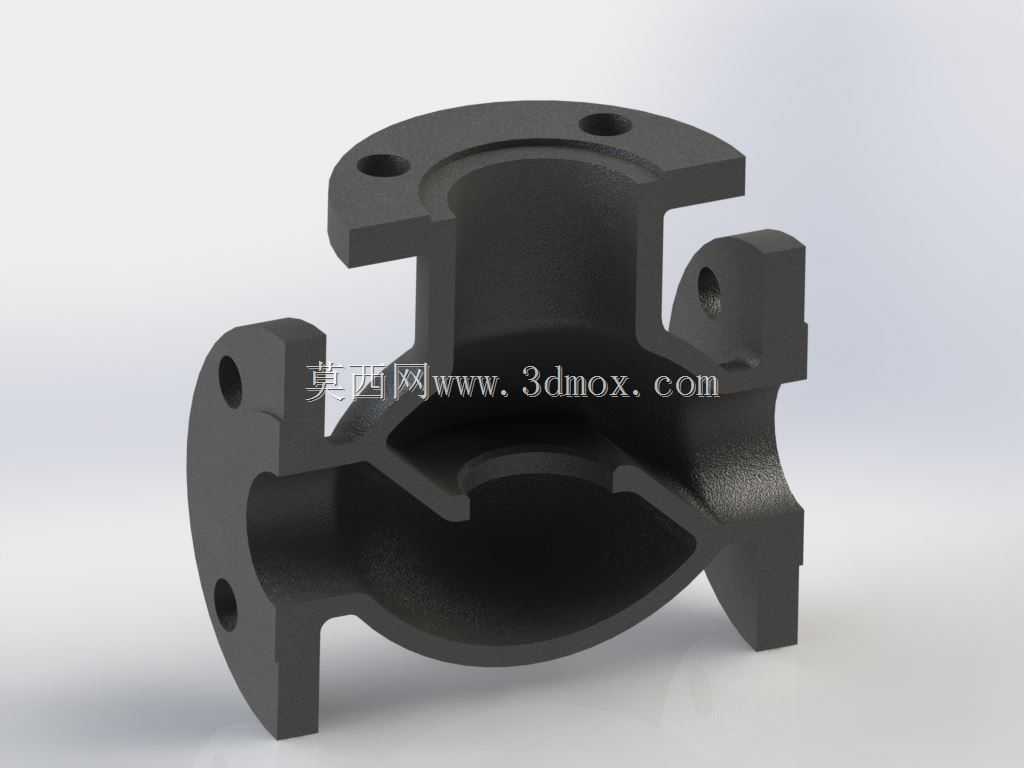

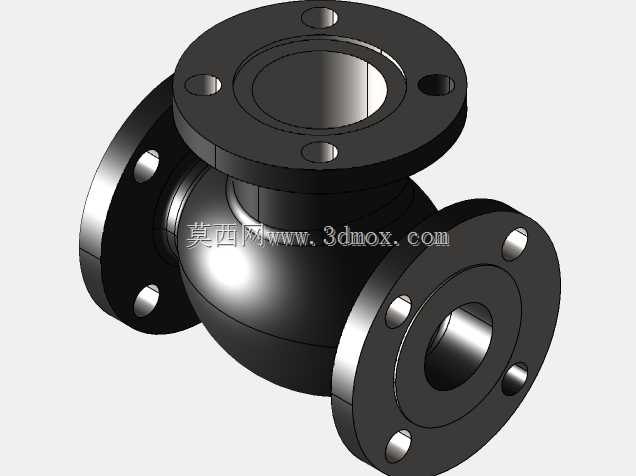

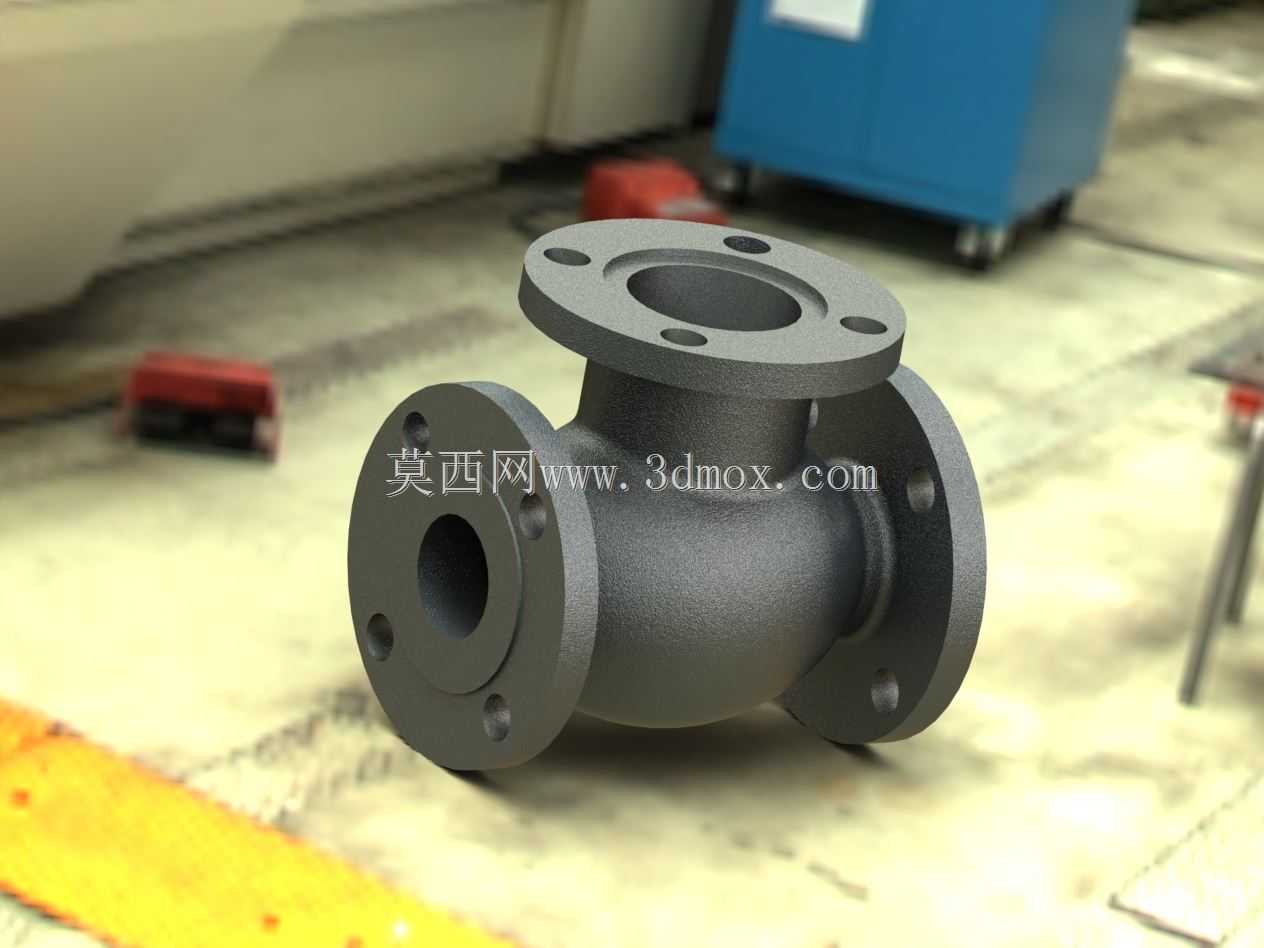

这款三通结构的截止阀阀体，主要应用在工业流体输送管网的支路分流、合流管控场景，常见于化工介质输送、市政给排水、暖通循环水系统、蒸汽输配管线中，作为截止阀的核心承压壳体，承担着容纳启闭件、衔接上下游管路、保障介质流向切换与通断控制的基础作用。阀体采用三向法兰连接结构，三个接口端均设计为凸面法兰形式，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓螺母配合密封垫片，与同压力等级的管路法兰实现刚性密封连接，无需额外加工焊接坡口，现场拆装维护效率更高，适配中低压工况下的管路快速布设需求。从结构设计逻辑来看，阀体的中腔为容纳阀瓣、阀杆的核心腔体，三个通道分别对应介质的进、出与支路接口，腔体内部流道做了圆弧过渡处理，尽可能减少介质流经时的局部阻力损失，避免直角流道带来的湍流、冲蚀问题，延长阀体的实际使用寿命。法兰端的密封面凸台高度、螺栓孔中心距均遵循通用管路法兰的尺寸规范，可直接匹配对应公称通径、公称压力的标准法兰配件，安装边界清晰，无需额外定制转接件，能够直接替换同规格老旧阀体，降低管线改造的适配成本。阀体的壁厚设计充分考虑了承压需求，在介质流道转弯、法兰与腔体衔接的应力集中区域，做了局部加厚处理，避免长期承压运行时出现应力开裂问题，外表面的铸造圆角过渡均匀，既符合铸造工艺的脱模要求，也能减少铸造过程中出现砂眼、缩孔的概率，保障铸件的致密性。在实际选型应用中，这类三通截止阀阀体可适配不同的内件组合，既可以实现两个通路的通断控制，也能完成支路介质的流量调节，相比普通两通截止阀，能够减少管路上的管件布设数量，降低管路系统的泄漏点，在空间受限的设备间、管廊布设场景中优势明显。建模过程中对法兰螺栓孔的位置度、腔体与法兰端的同轴度都做了严格的尺寸约束，完全匹配实际加工的公差要求，可直接用于铸造工艺的模具制作、管路装配的干涉校验，也能作为阀门拆装实训的教学演示模型使用。
