V型双斜面切削车刀结构三维设计

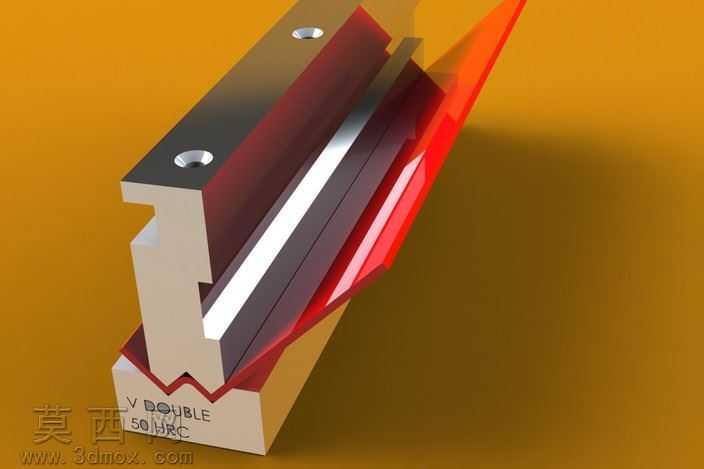

本作品为机加工用V型双斜面切削车刀的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，首先依据硬质合金焊接式车刀的实际尺寸规范绘制二维草图，精准勾勒刀体的基体轮廓、V型定位槽结构、双斜面切削刃的角度参数，其中切削刃部分严格遵循50HRC硬度对应的刀具刃口角度标准，保证建模尺寸与实际加工使用的刀具参数完全匹配。建模阶段采用实体拉伸、切除、倒角等基础特征命令完成刀体基体的构建，针对刀体上的安装定位孔，通过异形孔向导功能精准设置孔位坐标、孔径与沉孔参数，确保刀具安装时的定位精度；切削刃与刀体的焊接结合面采用分割面特征做区分处理，为后续不同材质的材质赋予做好结构分区。材质设置环节，刀体基体部分赋予45号调质钢材质，调整材质的漫反射、粗糙度参数还原钢制刀体的哑光金属质感，切削刃部分赋予硬质合金材质，添加细微的颗粒质感贴图还原硬质合金的材质特性，刀体表面的型号刻印文字采用包覆特征实现，保证刻印深度与实际刀具的标识效果一致。渲染阶段采用暖黄色渐变背景突出刀具主体，添加定向聚光灯模拟工业产品展示的打光效果，调整光线的反射与折射参数，让双斜面切削刃的金属反光效果更具真实感，同时通过剖面透视的渲染处理，直观展示刀体与切削刃的层叠装配结构，清晰呈现V型定位结构的卡合逻辑。设计思路上，这款双斜面V型车刀主要针对V型槽的成型切削加工场景，建模时重点还原了双切削刃的对称角度、刀体的安装定位结构，既可以作为机加工教学的刀具结构演示模型，也能为刀具的定制化改型提供参数化建模基础，模型的所有结构特征都做了参数化关联，修改对应尺寸参数即可快速生成不同规格的同类型车刀模型，大幅提升同类刀具的建模设计效率。
