汽车集成式转向操控踏板结构设计方案

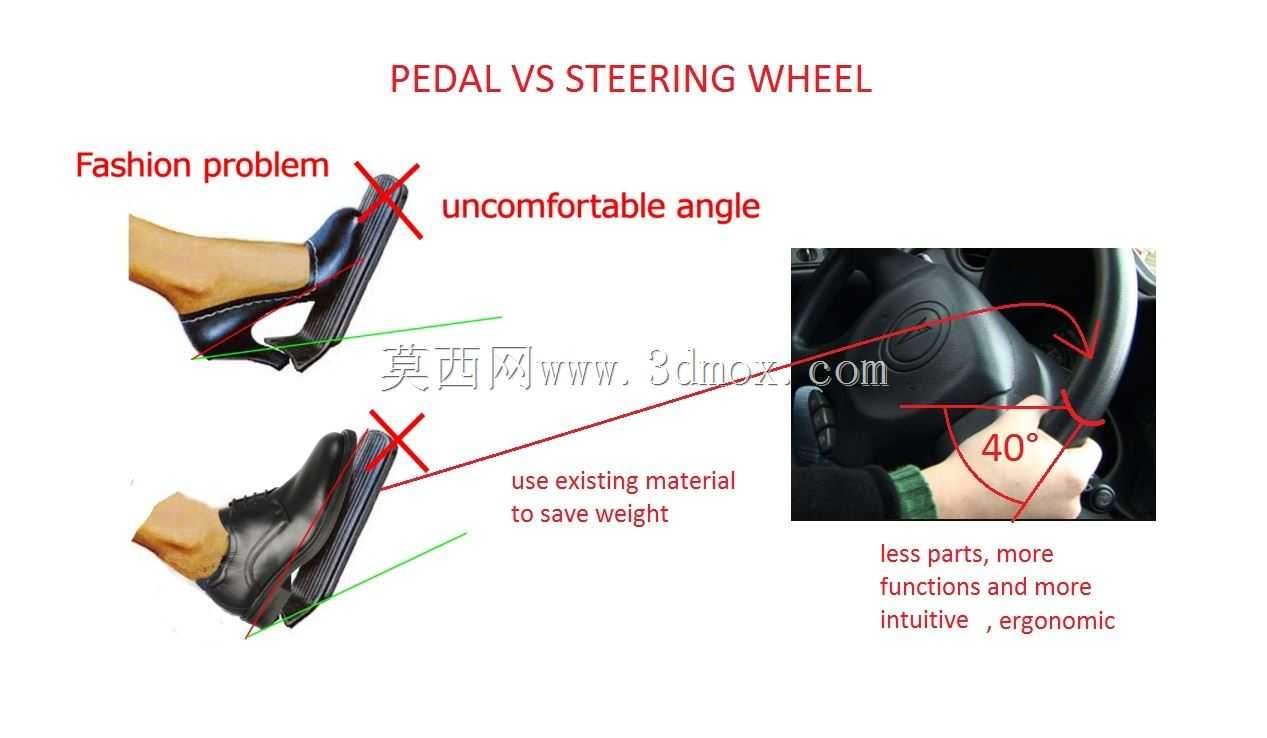

这套结构方案针对传统驾驶舱踏板布局的痛点做了重构，核心思路是把油门、制动的操控输入模块集成到方向盘总成内部，打破了延续数十年的地板踏板布局逻辑。从实际驾驶场景来看，传统踏板需要驾驶员保持脚踝大角度弯折，尤其是穿高跟鞋或者厚底鞋时，脚踝的施力角度不符合人体自然姿态，长时间驾驶容易产生肌肉劳损，紧急工况下还可能因为鞋底卡滞、脚踝施力偏差出现操作失误，这套集成结构直接把操控输入转移到方向盘握持区域，驾驶员手部保持自然握姿就能完成加减速操作，手腕的转动角度控制在40度舒适区间内，不需要脚部做大幅度位移，不管是日常通勤穿正装鞋，还是女性驾驶员穿高跟鞋，都不会出现鞋底卡滞踏板、脚踝角度不适的问题。

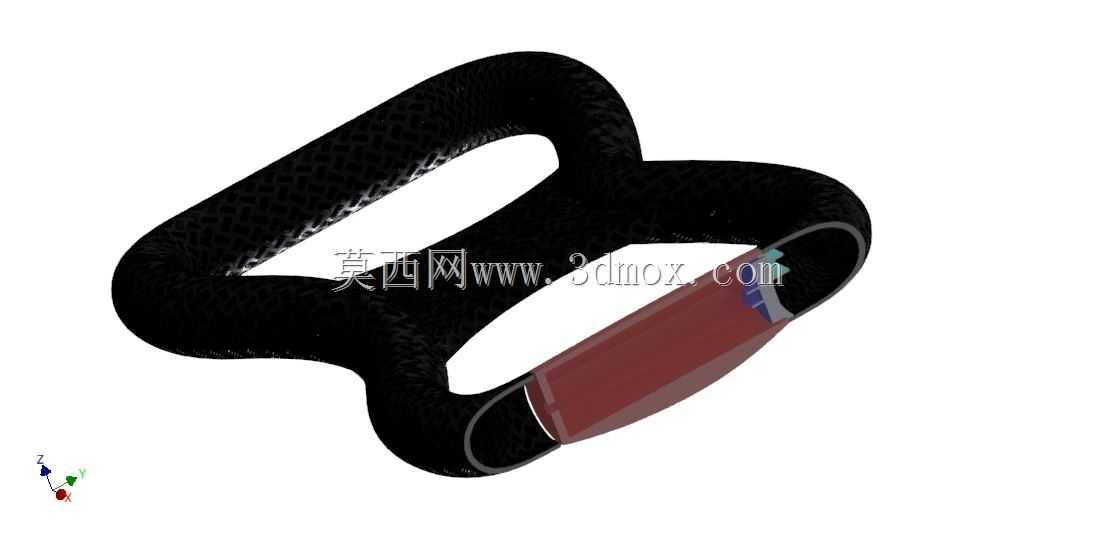

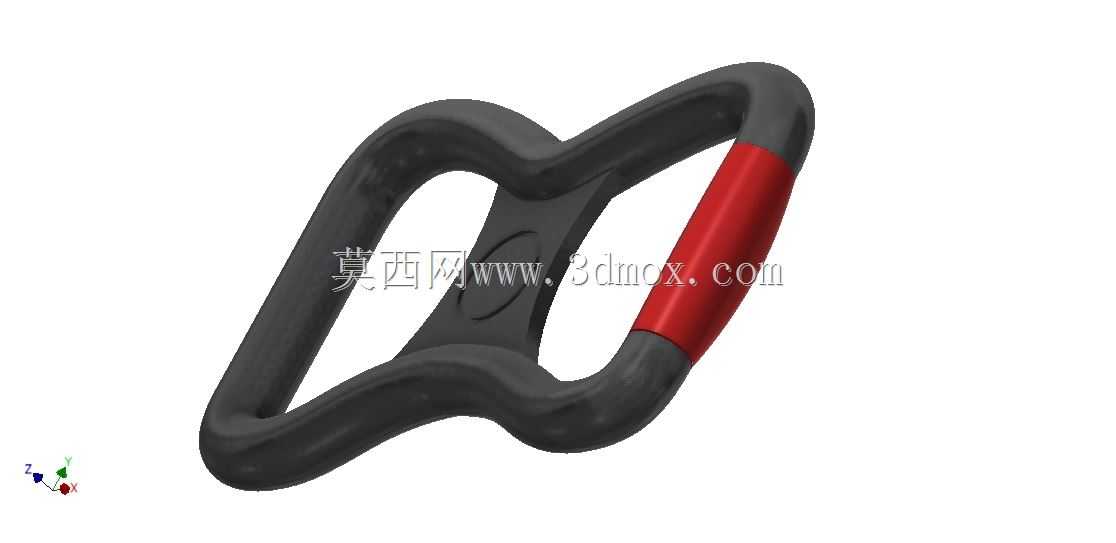

从结构设计层面看，方案直接复用方向盘现有骨架材料做安装基体，不需要额外增加大量支撑结构，依托方向盘内部的空余空间布置电位传感模块，把Microtechnologies系列电位传感器嵌入方向盘轮圈内部，传感器的信号输出直接对接整车CAN总线，和现有车辆的电控系统做适配，不需要对整车底盘的操控线束做大规模改动。相比传统地板踏板结构，这套方案省去了踏板支架、铰链、回位弹簧等十余个独立零部件，整体零件数量减少近40%，不仅能降低装配复杂度，还能直接削减驾驶舱内的非簧载关联重量，符合整车轻量化的设计方向。

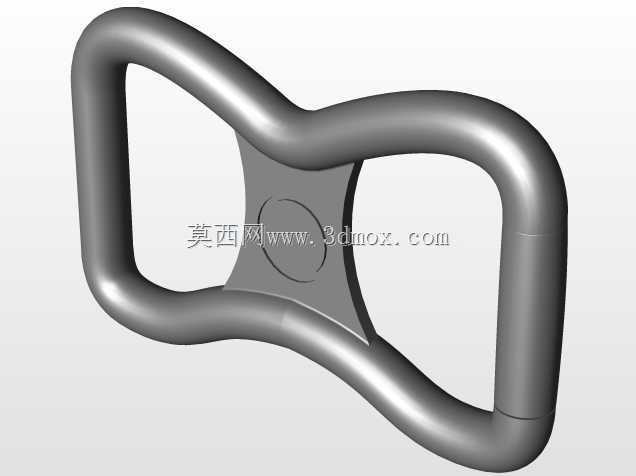

安装边界上，这套集成结构完全适配现有常规尺寸乘用车的方向盘安装接口，不需要改动转向柱的原有固定点位，传感器模块的嵌入深度控制在方向盘轮圈截面的现有尺寸范围内，不会额外增加方向盘的握持直径，也不会干扰安全气囊的正常弹出路径。操控逻辑上做了人机工程优化，加减速的操作动作和方向盘转向动作互不干涉，驾驶员握持方向盘时，手指自然放置就能触碰到操控区域，施力方向和手腕的自然活动方向一致，操作反馈的力度曲线经过调校，和传统踏板的脚感反馈形成对应，驾驶员不需要过长的适应周期就能熟练操作。

从应用场景拓展来看，这套结构不仅适用于常规家用乘用车，在摩托车等把式操控的载具上也有适配空间，把式转向的载具本身操控区域就在手部，集成踏板操控功能后，可以完全解放脚部空间，降低整车的布局难度，尤其是在窄体通勤车型、低速电动载具上，这套结构能大幅压缩驾驶舱的纵向空间，给乘员舱留出更多布置余量。结构设计上还考虑了冗余安全，操控模块设置了双路信号输出，当单路传感器出现信号异常时，系统会自动切换到备用信号通道，避免出现操控失效的风险，所有活动部件都做了密封处理，防止日常使用中的汗液、灰尘进入结构内部影响传感精度，材料选用和方向盘现有包覆材料一致，长期握持不会产生不适感，也不会因为温度变化出现材质老化、触感变差的问题。
