户外桁架支撑波纹顶棚遮阳棚设计

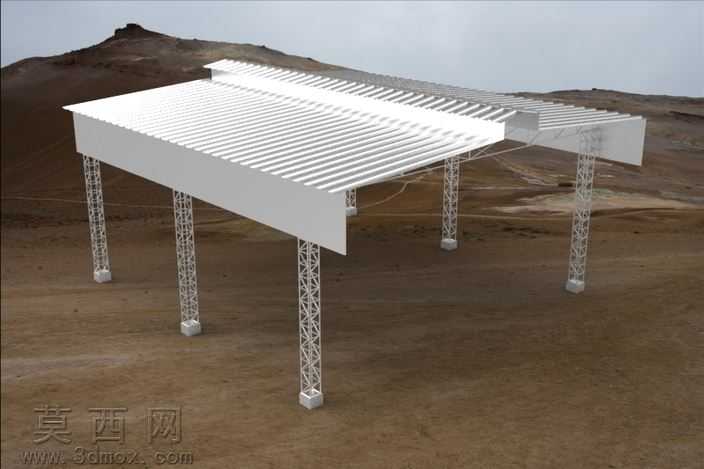

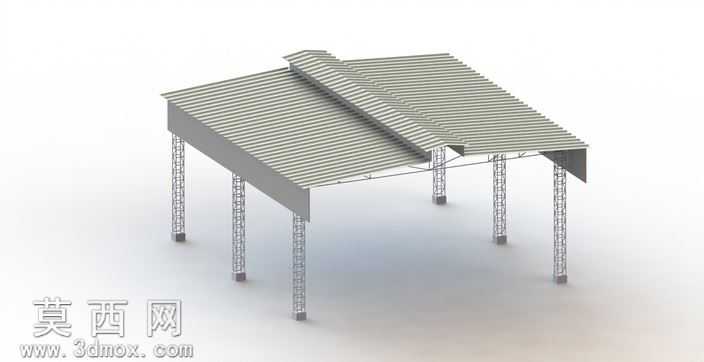

本作品为户外遮蔽用棚架三维建模作品，建模阶段采用参数化设计思路搭建整体结构，首先确定六根桁架立柱的排布间距，匹配大跨度顶棚的承重需求，每根立柱采用格构式桁架结构建模，通过交叉腹杆的阵列排布，在保证结构强度的同时降低整体自重，立柱底部设置方形混凝土基座模型，模拟实际安装时的固定结构，避免棚架出现侧翻风险。顶棚部分采用波纹压型板材作为主体遮蔽面，建模时通过线性阵列生成等距排布的波纹凸起结构，还原金属压型板的真实形态，顶棚边缘设置封边结构，提升整体模型的完成度，顶棚整体采用双段错落式排布，拓展遮蔽覆盖范围的同时形成错落的视觉层次。材质编辑阶段，桁架立柱与顶棚封边结构赋予哑光银白金属材质，调整金属粗糙度参数模拟镀锌钢材的表面质感，波纹顶棚板材赋予浅白色哑光金属材质，适当降低反光强度模拟户外彩钢瓦的真实视觉效果，底部基座赋予混凝土材质，添加细微的颗粒纹理与色差，还原水泥基座的粗糙质感。渲染阶段选取荒漠开阔户外场景作为展示背景，调整自然天光的照射角度，在地面投射出棚架结构的柔和阴影，突出桁架结构的通透感与顶棚的遮蔽效果，相机视角选取斜向俯视角度，完整呈现棚架的整体布局、立柱排布与顶棚形态，同时展现结构之间的连接逻辑。整体设计兼顾结构合理性与视觉真实性，所有构件的比例、连接方式均参考实际户外棚架的施工规范，格构式立柱的腹杆间距、顶棚波纹的尺寸参数都经过比例校准，既保证模型视觉上的协调美观，也能直观呈现该类户外遮蔽棚的结构组成与搭建逻辑，可用于户外临时设施方案展示、结构教学演示等场景。
