复古立式四抽办公档案存储柜结构

这款立式四抽存储柜的建模逻辑，完全贴合日常办公场景下纸质档案、零散物料的分类收纳需求，在企事业单位行政办公区、工厂资料室、设计部门图纸存放区都能适配，甚至小型加工车间的工装配件、量具收纳也能复用这类柜体结构。从实际使用角度出发，单抽屉的承重冗余设计是核心考量，日常存放A4规格装订档案时，单抽满载重量约在25-30kg区间，因此建模时对抽屉滑轨的安装位、柜体侧板的承重加强筋都做了对应结构预留，避免长期满载使用出现侧板变形、抽屉推拉卡滞的问题。

外形尺寸上，柜体整体采用窄长立式布局，宽度控制在450mm左右，深度适配常规文件盒的390mm进深，总高度约1300mm，这个尺寸边界刚好能贴合多数办公区的墙面空隙安装，不会占用过多过道空间，同时顶部平面还能临时放置打印机、文件筐等常用办公物品，最大化利用垂直空间。柜体外壳采用一体化弯折成型的结构思路，侧板与顶板、底板的连接位预留了点焊工艺缺口，建模时特意将弯折圆角控制在R3mm，既符合钣金加工的工艺要求，也能避免尖锐边角造成的磕碰划伤。

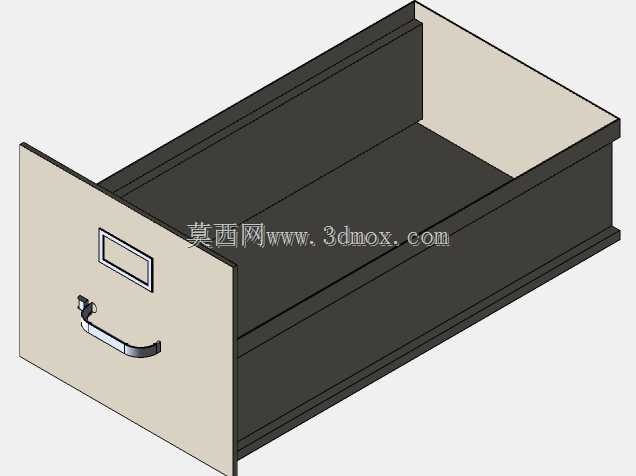

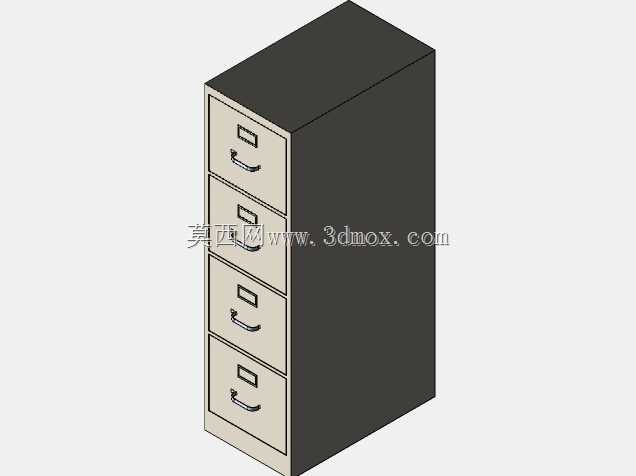

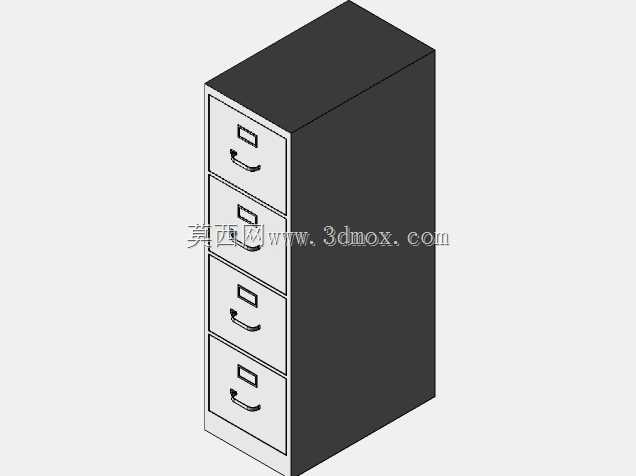

四个抽屉采用等高度分层设计，每个抽屉的净空高度约280mm，刚好能容纳两摞叠放的标准A4档案盒，抽屉面板上集成了内嵌式标签槽与弧形拉手，标签槽的尺寸预留了常规标签纸的粘贴空间，不用额外加装塑料标签座，弧形拉手的凸起高度控制在20mm以内，不会在过道通行时造成勾挂。抽屉内部没有做额外分格，是考虑到不同使用场景下的收纳灵活性，存放档案时可以直接放置整盒文件，存放小型工装配件时，使用者可以根据需求自行加装塑料分隔格，柜体本身的结构不会对后续自定义分隔造成干涉。

从安装边界来看，这款柜体不需要做墙面固定，底部四个角预留了可调脚杯的安装位，可调行程为15mm，能够适配地面不平整的办公场景，通过调节脚杯高度就能让柜体保持水平，避免抽屉因为柜体倾斜出现自动滑出的问题。柜体背部预留了穿线孔位，如果后续需要在柜内加装防潮加热棒、感应照明模块，不用额外开孔破坏柜体结构，穿线孔边缘做了卷边处理，不会划伤穿入的电线绝缘层。

建模过程中对抽屉的限位结构做了重点还原，每个抽屉的尾部都设置了防脱挡块，完全拉出时挡块会卡在柜体内部的限位凸台上，避免抽拉过度导致抽屉脱落砸伤使用者，这个细节是很多简易柜体建模时容易忽略的结构，但在实际使用中直接关系到操作安全性。柜体的门板缝隙控制在1.5mm均匀间隙，既保证了抽屉推拉的活动余量，也不会因为缝隙过大进入过多灰尘，同时兼顾了外观的整洁度。

在材质适配的结构预留上，柜体外壳的板材厚度预留了0.8mm冷轧钢板的安装余量，抽屉面板因为要安装拉手、标签槽，厚度预留了1.0mm，保证拉手安装后的结构强度，不会因为频繁拉拽出现面板变形。柜体内部的抽屉滑轨采用常规三节钢珠滑轨的安装尺寸，建模时预留的滑轨安装位宽度为35mm，适配市场上绝大多数通用规格的滑轨，后续维修更换不需要单独定制配件，降低后期维护成本。

这类柜体的使用场景并不局限于办公档案存放，在生产车间的工具存放区，也可以用来存放常用的小型量具、紧固件、加工辅料，立式结构相比横向储物柜更节省地面空间，四个独立抽屉可以按照物料类别做分类存放，取用的时候不用翻找整柜物品，提升日常取放效率。建模时所有的弯折边、连接位都严格遵循钣金加工的工艺规范，没有出现无法落地加工的异形结构，所有的开孔位置都预留了加工余量，直接导出工程图就能用于生产下料。
