立式台钻工业钻孔加工设备三维设计

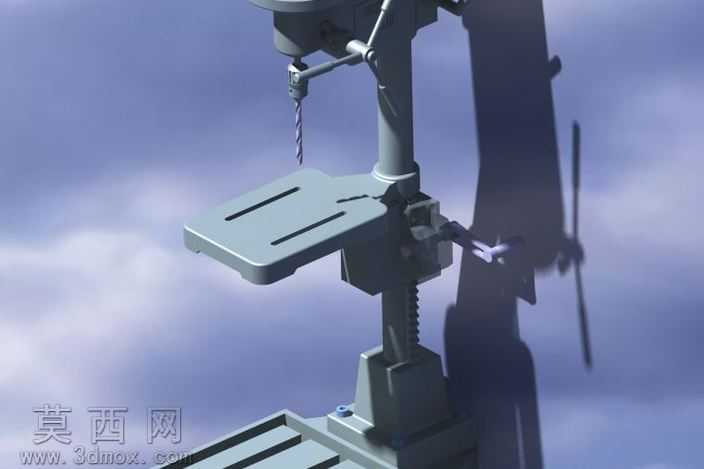

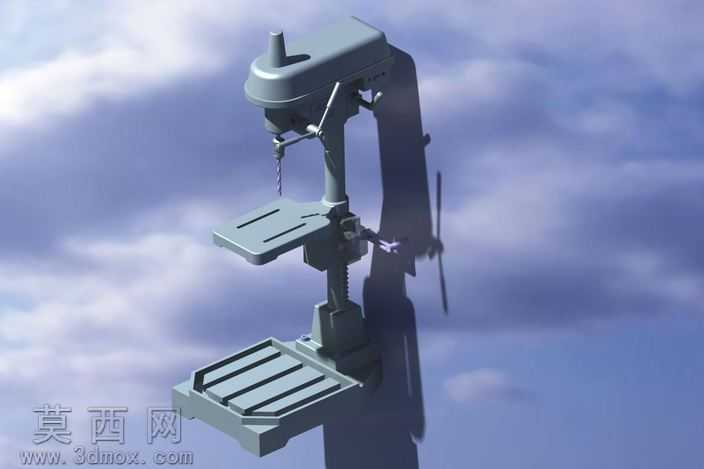

本作品为立式台式钻床的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各零部件的独立建模，再按照实际机械装配约束完成整体组装，完整还原了台钻的真实结构与运动逻辑。建模阶段严格遵循通用台钻的实际尺寸比例，对底座、工作台、立柱、主轴箱、进给手柄、钻夹头、升降调节机构等核心部件进行了精细化的特征构建：底座部分通过拉伸、筋特征创建出带T型槽的承重结构，还原了铸件底座的加强筋布局与安装定位槽结构，保证支撑稳定性的结构特征完整呈现；工作台部分还原了可倾斜调节的台面结构、T型装夹槽以及与立柱配合的锁紧机构特征，清晰展现工作台的角度调节与位置锁紧的结构逻辑；立柱部分采用圆柱特征搭配升降齿条结构，准确还原主轴箱与工作台沿立柱升降的导向、传动结构；主轴箱部分细化了电机安装位、主轴传动腔、进给手柄操作位、深度标尺等细节结构，钻夹头与钻头部分按照标准装夹结构建模，还原了刀具装夹的配合关系。材质与渲染阶段，针对不同部件的实际材质进行了材质参数匹配：机身铸件部分采用哑光灰铸铁材质，调整粗糙度与金属度参数还原铸件表面的磨砂质感；操作手柄、调节旋钮部分采用黑色酚醛塑料材质，添加细微的表面纹理模拟工程塑料的触感；金属传动部件、工作台面采用光亮冷轧钢材质，调整反射参数还原金属加工面的光泽感；升降齿条、锁紧螺栓等标准件采用镀锌钢材材质，还原标准五金件的表面质感。渲染场景采用淡蓝色天空背景，添加柔和的环境光与定向主光源，投射出清晰的设备阴影，既突出台钻的整体轮廓，也让各部件的结构层次清晰可辨。设计过程中充分考量了台钻的实际功能逻辑，各运动部件的装配约束均按照真实机械配合设置，可直观演示主轴进给、工作台升降锁紧、钻头装夹等动作逻辑，完整复现了立式台钻用于小型工件钻孔加工的设备属性，结构严谨，细节还原度高，可用于机械结构教学、设备展示、相关工装设计参考等场景。
