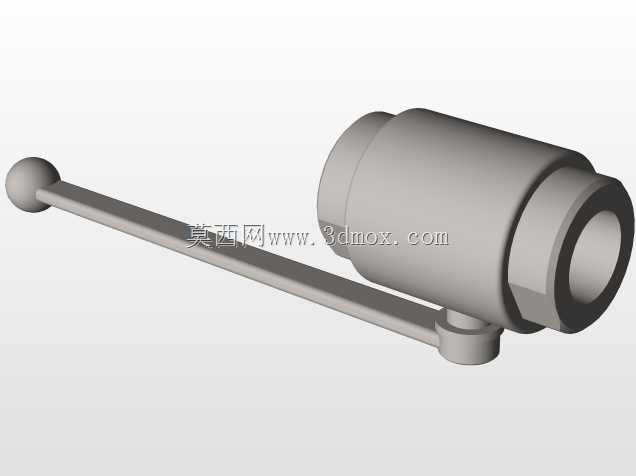

32mm通径1-1/4英寸350巴高压巴阀结构

这款巴阀的通径为32mm，对应英制规格1-1/4英寸，额定工作压力可达350巴，属于高压流体控制元件，主要应用在高压液压系统、高压水清洗管路、油田井口辅助控制回路、高压试压设备的流体通断管控场景中，在需要频繁启闭、耐受高压流体冲击的管路段承担截流、调压辅助的作用。从结构设计来看，这款阀采用直通式流道布局，流体从入口进入后无需大幅转向即可通过阀芯区域，能有效降低高压流体经过阀件时的压损，减少紊流带来的管路振动与冲蚀问题，这一点在350巴的高压工况下尤为关键——紊流不仅会造成能量损耗，长期作用下还会冲蚀阀体内壁与密封面，缩短阀件的使用寿命。阀体的外部轮廓做了等强度壁厚设计，在介质进出端的连接部位做了局部加厚处理，因为高压管路连接位置是应力集中的高发区，加厚结构可以抵消管路安装时的附加弯矩，同时耐受流体压力波动带来的交变载荷，避免长期运行后出现连接部位开裂渗漏的问题。阀芯采用锥面密封结构，相比平面密封，锥面在闭合时能实现自紧效果，介质压力越高，密封面的贴合度越好，不需要施加过大的操作力矩就能实现零泄漏截断，这对于高压工况下的操作便利性有很大提升，也能降低执行机构的选型负载，如果搭配气动或液压执行器实现自动控制，更小的操作力矩意味着可以选规格更小的驱动元件，降低整套控制单元的成本与安装空间占用。从安装边界来看，这款阀的两端接口采用标准管螺纹连接，1-1/4英寸的螺纹规格匹配同通径的高压管路，安装时不需要额外制作过渡接头，直接与管路旋合即可，阀体的中部设置了标准的扳手夹持位，现场安装时可以用普通管钳或开口扳手完成紧固，不需要定制专用工装。阀体的整体长度控制在同压力等级阀件的常规尺寸范围内，安装时不需要为阀件预留额外的管路调整空间，在现有高压管路改造场景中，可以直接替换同通径同压力等级的同类型阀件，不需要改动周边管路布局。在实际工况应用中，这款阀可以耐受常规液压油、清水、轻度腐蚀性的水基介质，密封件的选型适配常规工业流体的使用要求，在-20℃到80℃的介质温度范围内都能保持稳定的密封性能，不需要额外做保温或散热处理。设计过程中重点考虑了高压工况下的抗疲劳性能，阀体的所有转角位置都做了圆角过渡，避免直角结构带来的应力集中，在350巴的额定压力下，阀体的安全系数达到3倍以上，即使出现短时的压力冲击，也不会出现阀体变形或破裂的问题。阀芯的导向结构做了加长设计，在启闭过程中阀芯不会出现偏摆，能保证密封面每次闭合都能精准贴合，避免长期使用后出现密封面偏磨导致的内漏问题，这一点在频繁启闭的工况下优势明显，很多高压阀在频繁开关几百次后就会出现内漏，大多是因为阀芯导向长度不足，闭合时偏磨密封面导致的。阀杆部位采用双重密封结构，外层是防尘圈，避免环境中的粉尘、泥沙进入阀杆摩擦副，内层是耐压密封圈，承受高压介质的压力，两层密封之间设置了润滑脂腔，定期补充润滑脂就能保证阀杆操作力矩长期稳定，不会因为长期静置出现阀杆卡涩的问题。在设备配套场景中，这款阀可以直接集成在高压清洗设备的出水端，控制高压水的通断，也可以安装在液压站的高压出油管路中，作为支路的截止阀使用，在试压设备中，这款阀可以作为保压回路的截流元件，锥面密封的特性能保证长时间保压过程中不会出现压力掉压的问题。从建模的细节来看，这款阀的所有连接尺寸都严格遵循相关行业标准，安装孔位、接口螺纹、外形轮廓的尺寸都和实物完全一致，在做管路装配设计时，可以直接将这个模型调入装配体，不需要额外调整尺寸就能完成管路干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场安装时的整改工作量。很多工程师在做高压管路设计时，往往只关注阀件的压力等级和通径，忽略了外形安装尺寸的匹配，导致现场安装时阀件和周边设备、管路支架出现干涉，不得不重新切割调整管路，既耽误工期也增加成本，这个精准的三维模型可以在设计阶段就完成所有空间校验，避免这类问题出现。另外，模型中还原了阀件的所有外部细节，包括阀体上的标识位、扳手位的尺寸、接口的螺纹收尾位置，在做装配工艺设计时，可以直接参考模型制定安装操作规范，比如扳手的卡持位置、螺纹旋合的长度参考，不需要再单独测量实物尺寸。对于做设备选型的工程师来说，这个模型可以直观展示阀件的整体结构与安装空间需求，在方案设计阶段就能确定阀件的安装位置与管路走向，不需要等拿到实物样品再做布局调整，能大幅缩短方案设计的周期。
