钻床用XY向浮动装夹工作台结构

在常规台式钻床的加工作业场景中，不少一线加工人员都遇到过铝件、薄型非金属件钻孔时的对中难题：当工件直接放置在固定式钻床台面上用台钳锁紧时，钻头高速接触工件表面的瞬间会产生较大的周向切削力，尤其是加工直径4mm以上的孔位时，铝件这类塑性材料容易出现振动偏移，既无法让钻头自动对准预划孔位或导向孔的中心，还容易出现孔位超差、钻头崩损的问题；而如果不锁紧工件让其自由放置，虽然钻头能靠切削力带动工件微量位移实现自动对中，但大直径钻孔时工件会出现无规则窜动，存在安全隐患，加工精度也完全不受控。这款浮动装夹平台正是针对这一实际加工痛点设计，可直接适配常规台式钻床的工作台面安装，替代原有固定式装夹平面使用。

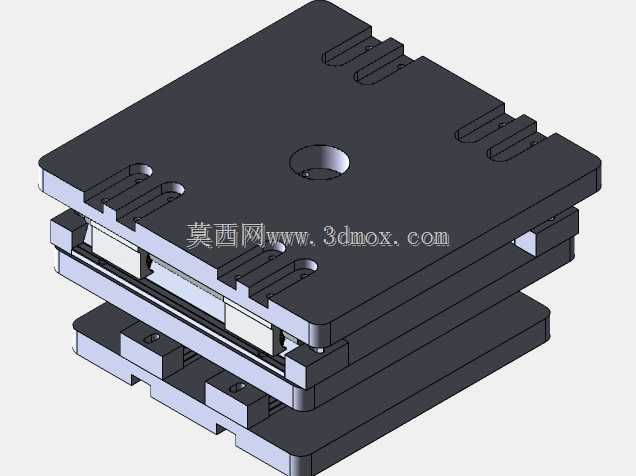

从结构设计逻辑来看，该平台采用分层叠装的浮动结构，整体分为上下两层装夹基板与中间的浮动连接层，下层基板作为安装基准面，可通过T型螺栓直接固定在钻床原有工作台的T型槽内，安装边界完全匹配常规小型台钻的工作台安装尺寸，不需要对原有钻床结构做任何改造，拆装十分便捷。中间浮动层采用低摩擦的滑动导向结构，限制上下层之间的Z向位移与绕各轴的转动自由度，仅保留X、Y两个水平方向的微量浮动行程，浮动行程控制在小范围内，既能够满足钻头切削时带动工件自动找正孔中心的位移需求，又不会出现工件大幅窜动的问题。上层基板作为工件装夹面，表面加工有标准的T型槽与定位螺孔，可直接安装平口钳、工件压块等常规装夹附件，工件锁紧在上层基板上之后，整体可随上层板在XY平面内做无卡滞的微量浮动。

实际加工过程中，当钻头接触工件表面开始切削的瞬间，若钻头中心与预加工孔位存在微小偏差，切削刃产生的径向力会带动上层装夹板连同工件一起做微量位移，让钻头中心自动对准孔位中心，完全抵消装夹偏差、钻床主轴微小跳动带来的孔位误差。经过实际加工验证，使用该平台装夹铝件加工10mm直径孔、以及在预钻导向孔基础上扩4mm孔的工况下，孔位对中精度完全满足常规机加工的公差要求，不会出现孔位偏移、孔壁振纹的问题，同时因为工件被可靠锁紧在平台上，加工过程中不会出现自由放置时的工件飞出风险，加工安全性大幅提升。

不同于常规的固定式钻床工作台，该浮动平台的滑动结构做了防尘设计，叠层结构的边缘预留了排屑间隙，钻孔产生的铝屑、铁屑不会进入滑动配合面造成卡滞，日常维护只需要定期清理表面切屑即可，不需要复杂的润滑保养。平台整体采用硬质铝合金加工而成，自重较轻，单人即可完成拆装转移，同时基板的厚度经过强度校核，在装夹常规尺寸的铝件、非金属件进行钻孔作业时，不会出现装夹变形，能够保证装夹基准的稳定性。在实际生产场景中，该平台除了适配钻床钻孔作业外，也可安装在攻丝机等需要轴向进给加工的设备台面上，解决小直径攻丝时的对中难题，避免丝锥因为对中偏差出现折断的问题，覆盖多类小零件孔加工的装夹需求。
