磁吸式墙面石英挂钟结构设计

这款磁吸式石英挂钟的结构设计，核心围绕墙面免打孔安装场景展开，适配家庭、办公空间、商业门店等多种需要墙面计时装置的使用环境，解决传统挂钟安装需要墙面钻孔、破坏饰面的痛点。从实际使用需求出发，挂钟的磁吸固定结构需要匹配12mm直径、3mm厚度的圆形磁铁，共设置三处磁吸点位，三点式的布局能够保证挂钟与墙面金属安装面的贴合稳定性，避免长期使用后出现偏移、脱落的问题，同时磁吸结构的拆卸特性也方便用户随时调整挂钟位置，或是取下进行清洁维护。

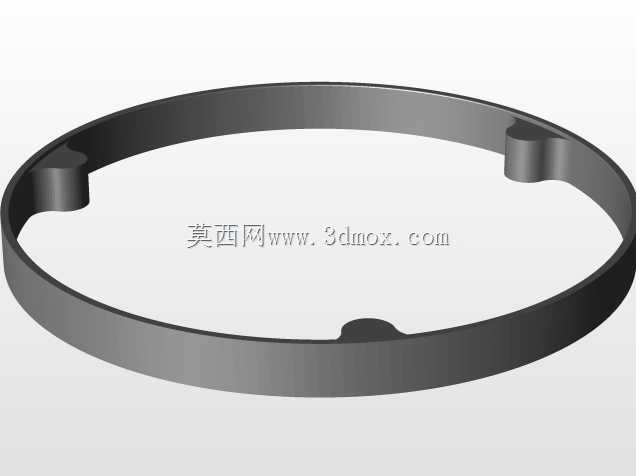

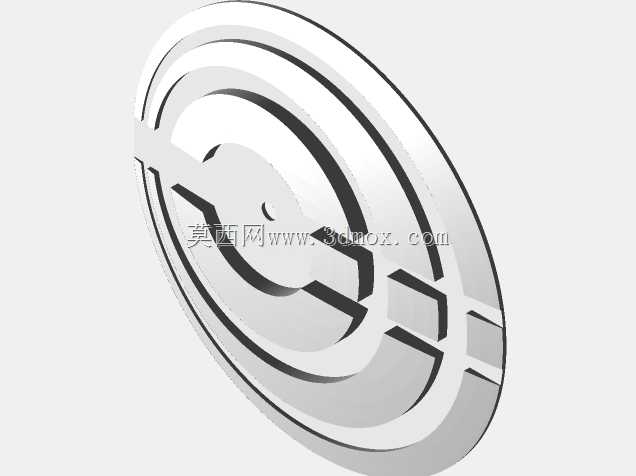

在结构分层设计上，挂钟分为外圈壳体、钟面衬层、石英机芯安装位三个核心部分，壳体的外轮廓做了圆润过渡处理，没有尖锐棱角，避免安装或清洁过程中划伤手部。钟面与壳体的配合采用卡扣式结构，不需要额外紧固件，装配时直接将钟面压入壳体卡槽即可完成固定，后续更换钟面样式或是检修机芯时，也可以直接撬开卡扣完成拆卸，降低后期维护的操作难度。机芯安装位预留了标准石英钟机芯的安装孔位，适配市面常规规格的跳秒或扫秒石英机芯，安装时只需要将机芯轴穿过钟面中心孔，从背面拧紧固定螺母即可完成机芯装配，不需要额外定制非标机芯，降低了产品的配件采购与替换成本。

从安装边界尺寸来看，挂钟的整体厚度控制在较薄的区间，磁吸点位突出壳体背面的高度与磁铁厚度匹配，安装后挂钟背面与墙面的间隙控制在1mm以内，既能够保证磁铁与金属安装面的足够吸附力，也不会让挂钟与墙面之间出现过大缝隙影响外观整体性。壳体的边缘做了轻微的倒角处理，从正面观察时不会看到壳体侧面的壁厚，视觉上更显轻薄。针对3D打印制作的适配性，结构设计时将壁厚控制在常规FDM打印机能够稳定输出的厚度范围，不需要额外添加支撑结构就可以完成壳体打印，外圈层使用银色耗材打印时，能够呈现金属质感的视觉效果，钟面部分采用黑色耗材打印，刻度标识区域做了0.2mm的凸起设计，打印完成后可以通过砂纸打磨凸起部分，让刻度与钟面底色形成更明显的视觉反差，提升时间读取的清晰度。

在实际使用场景中，这款挂钟除了可以吸附在冰箱、金属文件柜、铁艺墙面等自带金属属性的安装面外，也可以配合配套的金属引磁片，在木质墙面、乳胶漆墙面、玻璃饰面等非磁性墙面使用，只需要将引磁片通过背胶固定在墙面上，就可以实现挂钟的磁吸固定，不需要钻孔打钉，不会破坏墙面饰面。挂钟的走时精度由内置的石英机芯保证，结构设计上没有对机芯的走时部件产生额外干涉，机芯安装位周围设置了均匀分布的加强筋，既能够提升壳体背面的结构强度，避免长期使用后壳体出现形变挤压机芯，也能够让机芯与壳体背面之间留出一定的空隙，减少机芯走时产生的轻微震动传递到墙面，降低运行噪音。

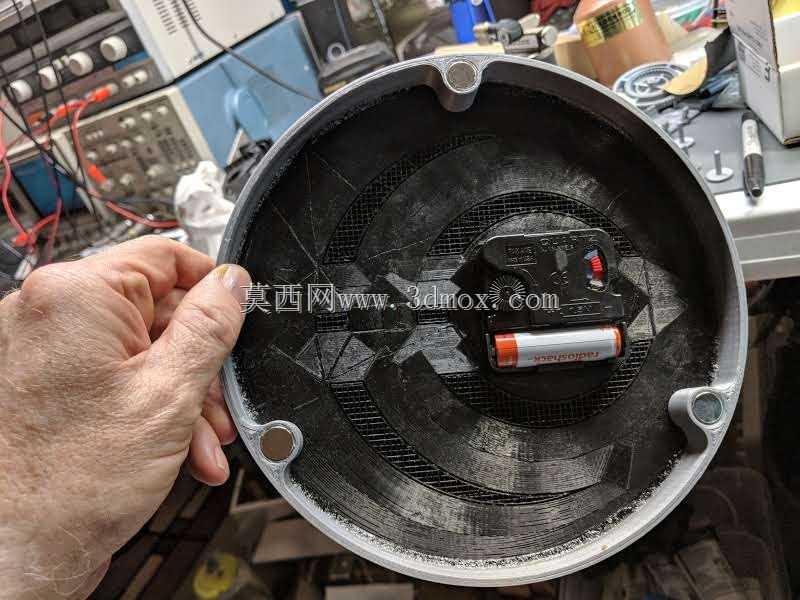

从结构可靠性角度出发，三处磁吸点位的位置分布避开了机芯安装区域，不会出现磁铁与机芯金属部件产生磁吸干扰影响走时精度的问题，每个磁吸点位都做了沉孔设计，磁铁嵌入沉孔后通过胶水粘接固定，沉孔的深度与磁铁厚度一致，磁铁安装后不会突出壳体背面，保证安装时整个挂钟背面受力均匀。钟面的刻度凸起高度经过反复调整，既能够保证打磨后有足够的辨识度，也不会因为凸起过高导致打印时出现层纹过重的问题，钟面中心的机芯轴穿孔直径匹配常规机芯轴尺寸，穿孔边缘做了倒角处理，安装时机芯轴可以顺畅穿过，不会出现卡滞问题。
