察打一体固定翼无人作战飞行器三维设计

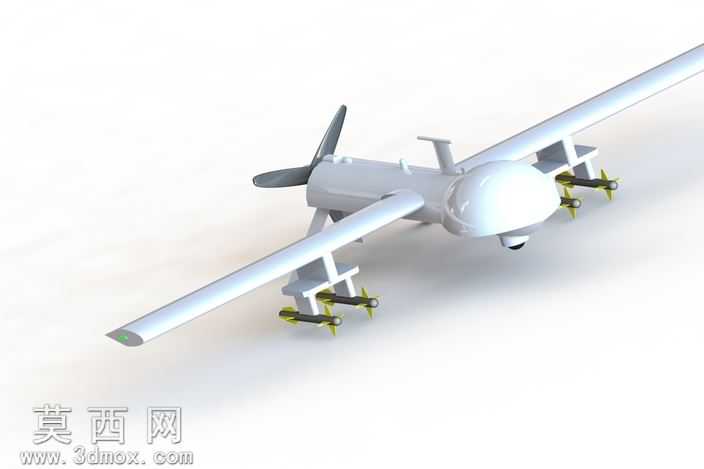

本模型为察打一体固定翼无人作战飞行器的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，整体遵循真实长航时察打无人机的气动布局逻辑开展设计。首先完成机身主体的曲面建模，通过多段引导线放样生成流畅的纺锤形机身轮廓，机头位置预留光电侦察舱的安装位，采用半球形透明曲面结构还原侦察设备的外罩形态，保证气动减阻效果的同时预留内部载荷安装空间。机翼部分采用大展弦比平直翼设计，通过拉伸与曲面剪裁结合的方式生成翼身融合过渡段，保证机翼与机身连接位置的曲面顺滑无折角，还原真实飞行器的气动减阻设计，机翼下方设置对称的武器挂架结构，每个挂架通过凸台定位、装配约束完成与机翼的连接，挂架下方挂载精确制导弹药模型，弹药的弹翼、导引头结构均做了细节还原，尾翼部分采用V型尾翼加尾部推进螺旋桨的布局，尾翼通过多截面放样生成翼型结构，与机身尾部做融合过渡处理，尾部螺旋桨采用桨叶曲面阵列的方式完成建模，还原螺旋桨的翼型扭转角度，保证推进结构的形态合理性。材质渲染阶段，机身主体采用亚光浅灰色航空复合材料材质，调整材质的粗糙度与反射参数还原军用飞行器的低可视度涂装效果，光电侦察舱外罩采用高透聚碳酸酯材质，添加轻微的反射与折射效果模拟光学窗口的质感，挂载弹药采用军绿色哑光涂装，弹翼部分添加金属质感材质还原弹药的结构材质差异，挂架结构采用高强度航空铝合金材质，调整金属粗糙度还原航空构件的磨砂金属质感，螺旋桨桨叶采用深色碳纤维复合材料材质，添加细微的纹理贴图还原碳纤维编织纹理效果。结构设计上严格遵循真实察打无人机的载荷分布逻辑，将侦察载荷、动力系统、挂载武器的位置按照重心配平要求排布，机身内部预留航电设备、动力油箱的安装空间，各部件之间的装配约束完全符合实际装配逻辑，机翼与机身、尾翼与机身、挂架与机翼、弹药与挂架之间均设置合理的装配定位结构，可直接用于结构拆解演示、气动仿真分析的基础模型使用。整体建模过程中对气动外形的细节做了精细化处理，机翼的翼型厚度、翼尖的修形、机身的截面变化均参考同类型真实无人机的参数进行比例还原，避免出现不符合航空设计逻辑的结构形态，渲染阶段通过多角度打光突出飞行器的结构轮廓与材质差异，最终呈现出还原度较高的察打一体固定翼无人机三维模型，可用于航空装备展示、无人机结构教学、作战场景仿真搭建等场景使用。
