木质滚轮式手持足部按摩工具结构

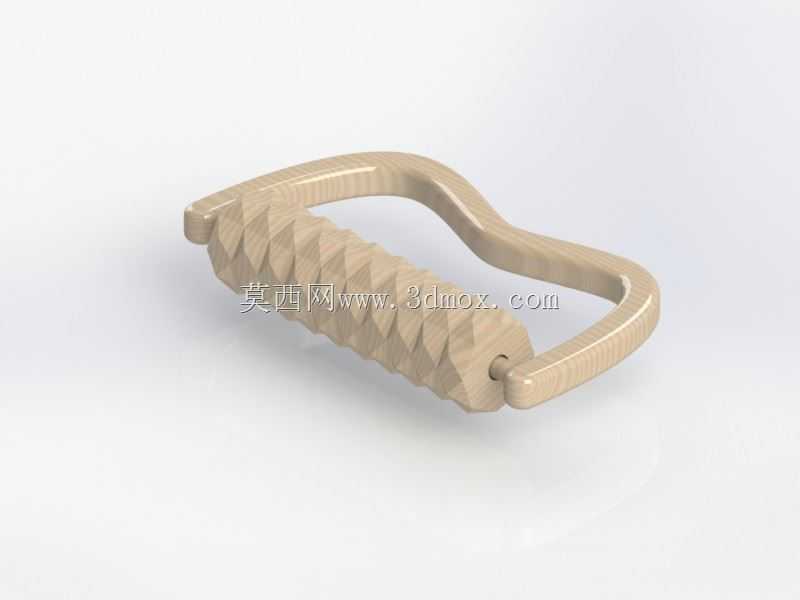

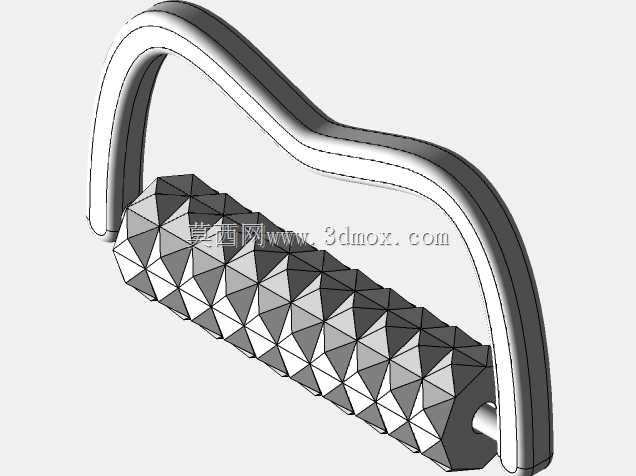

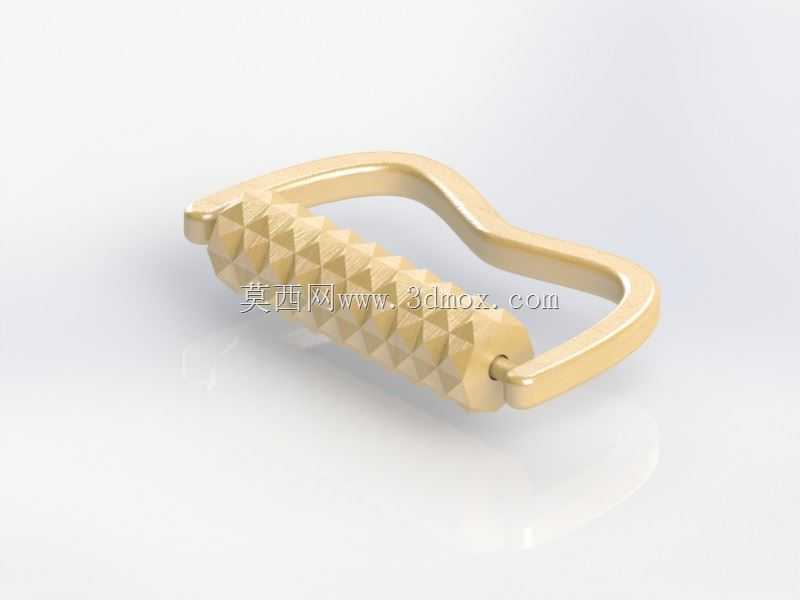

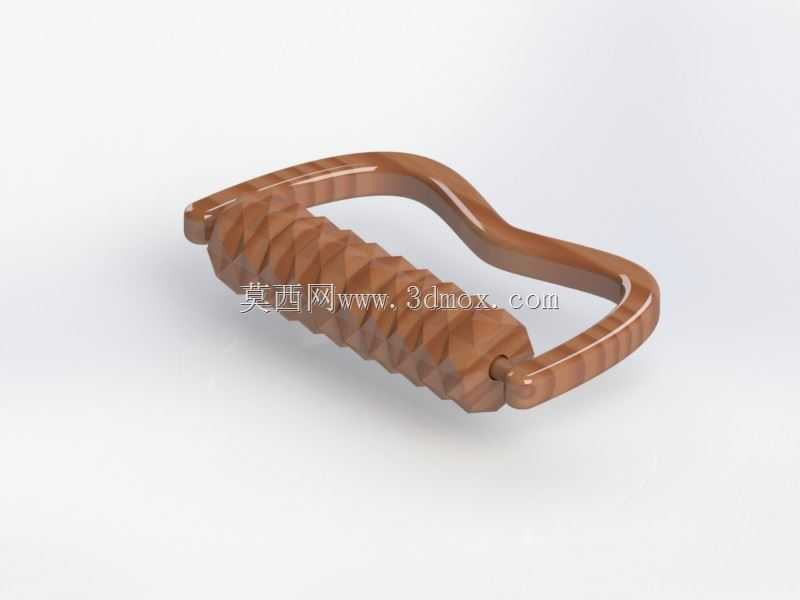

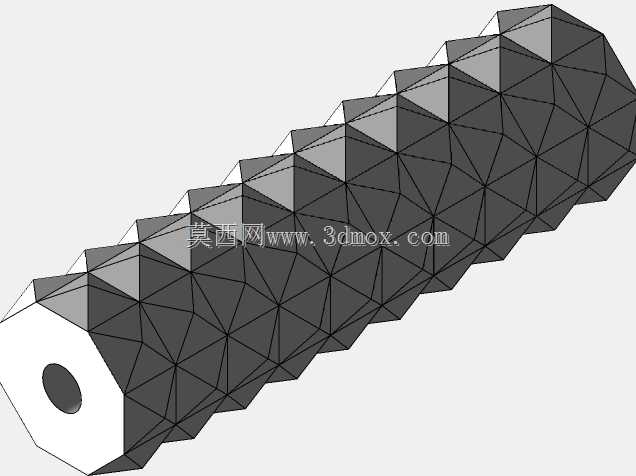

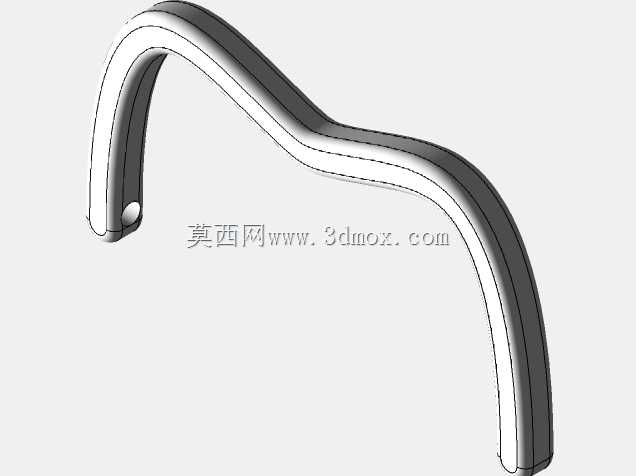

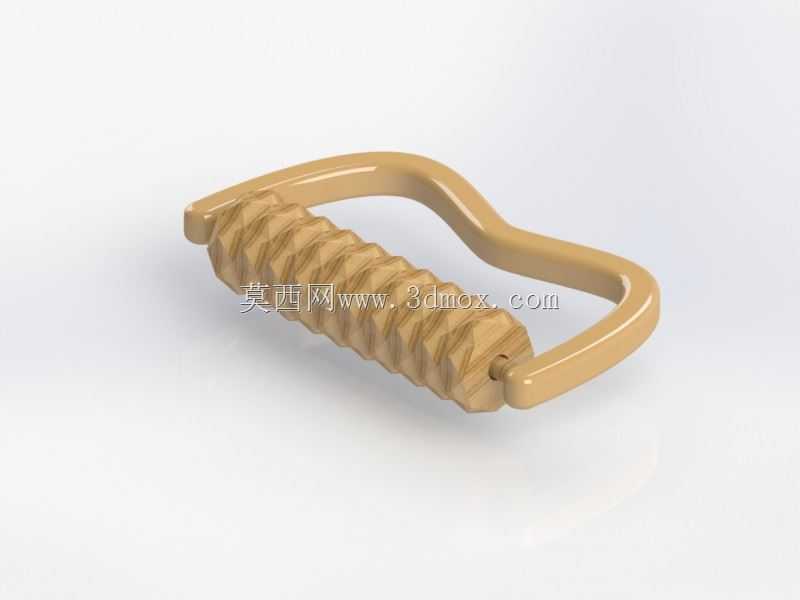

这款手持滚轮式足部按摩器具，核心应用场景覆盖家庭日常保健、足浴门店配套护理、康复理疗机构辅助放松等多个领域，针对足部反射区刺激需求设计，区别于电动按摩设备的复杂结构，纯机械传动的结构无需供电即可完成按摩动作，适配不同场景下的无电源使用需求。从功能特性来看，主体采用单根带凸起纹理的实木滚轮作为核心按摩执行件，滚轮表面的连续螺旋状凸起齿形，在滚动过程中可对足底筋膜、反射区形成持续的点压与滚动揉搓复合作用力，相比光滑滚轮能更好地模拟人工指关节按压的触感，避免平面滚动带来的刺激不足问题，同时木质材质的温润触感不会像金属或硬质塑料那样在低温环境下产生冰感刺激，适配足部接触的使用体感要求。设计思路上整体采用一体化U型握持框架，框架两端的弯折结构直接作为滚轮的安装支撑轴座，无需额外加装金属轴套或紧固件，减少装配工序的同时也避免了金属部件长期接触水汽产生锈蚀的问题，框架的握持段做了贴合手掌虎口的弧度收窄，单手握持时施力方向可自然对准足底按摩位置，无需刻意调整手腕角度，长时间使用也能降低手部疲劳感。尺寸设计上整体握持跨度控制在单手握持的舒适区间，滚轮长度覆盖足底前掌到足跟的核心按摩区域，无需频繁移动器具位置即可完成全足滚动按摩，滚轮的直径设置兼顾了按压力度与滚动流畅度，直径过小会导致压强过大产生刺痛感，直径过大则会降低凸起纹理的按压深度，实际建模过程中经过多轮曲面曲率调整，确保滚轮转动时与框架轴座的间隙控制在合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致滚轮晃动产生异响。安装边界方面，滚轮与框架的配合采用间隙配合公差，轴端做了微小的限位凸台，防止滚轮在滚动过程中从框架内脱出，整个器具无额外可拆卸小零件，避免使用过程中零件脱落造成误食或遗失风险，框架的边缘全部做了R3以上的圆角倒钝处理，没有尖锐棱角，握持和接触皮肤时不会产生刮擦问题。从实际使用逻辑出发，使用时可将足部放置在平面上，手持器具将滚轮贴合足底，通过手部施加适当压力并前后推拉，即可带动滚轮转动完成按摩动作，也可在足浴过程中配合温水使用，木质材质经过表面打磨处理后，不易残留水渍，日常清洁仅需擦拭即可，无需特殊维护。结构建模过程中，滚轮的螺旋凸起采用沿螺旋线扫描切除的方式生成，确保每个凸起的齿形高度、间距完全一致，滚动时的作用力均匀分布，框架部分采用扫掠特征生成整体轮廓，两端的轴座位置与滚轮中心轴保持同轴度公差，确保滚轮转动时的同轴度，避免出现偏心转动导致的受力不均问题。整个产品的结构完全围绕使用场景的实际需求设计，没有多余的装饰性结构，所有曲面和尺寸都服务于握持舒适度、按摩效果和使用耐久性，适合作为保健类器具结构设计的参考案例，也可用于相关产品的结构优化迭代参考。
