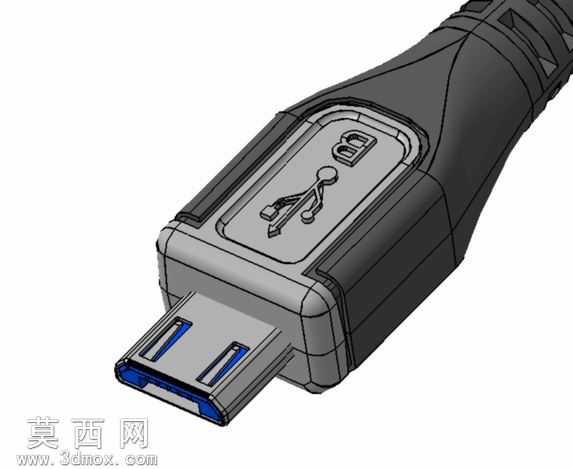

MicroUSB公头连接器精细三维建模作品

本作品为MicroUSB B型公头连接器的高精度三维建模成果，建模过程围绕实物的真实结构与外观特征展开，完整还原了该款常用数据接口的全部细节。建模初期先对实物进行结构拆解，将整体划分为金属插接头、绝缘基座、塑料外壳、线缆衔接尾套四个核心部分，按照1:1的实物比例进行尺寸校准，确保各部件的配合公差符合实际生产的装配要求。金属插接头部分采用曲面建模与实体拉伸结合的方式，精准还原了插接头两侧的弹性卡扣结构、内部的接触弹片排布，以及插接头端面的蓝色绝缘标识区域，金属材质部分通过调整材质参数模拟出不锈钢的哑光金属质感，对插接头边缘的倒角、冲压成型的细微棱线都做了精细化处理，还原五金冲压件的真实成型特征。绝缘基座部分采用实体建模，还原了基座包裹金属插片的包裹结构，对基座与塑料外壳的卡扣配合位做了精准的结构还原，确保各部件装配时无干涉、错位问题。塑料外壳部分重点还原了外壳表面的USB标识浮雕、外壳的分模线、侧边的防滑纹理，以及外壳与尾套衔接处的阶梯过渡结构，塑料材质部分通过调整漫反射、粗糙度参数，模拟出硬质PVC塑料的磨砂质感，对标识浮雕的深度、边缘清晰度做了细节优化，让标识呈现出真实的模内注塑成型效果。线缆衔接尾套部分采用曲面放样建模，还原了尾套从方形外壳端到圆形线缆端的渐变过渡结构，对尾套表面的防滑凹槽、尾部的线缆收口结构都做了完整还原，尾套部分采用软胶材质参数，模拟出TPE软胶的半哑光弹性质感，同时还原了软胶材质与硬塑料外壳衔接处的压合装配结构。整体渲染阶段采用三点布光方案，主光源模拟室内柔光效果，辅助光源勾勒金属部件的轮廓高光，背光源打亮模型整体轮廓避免暗部死黑，渲染出的效果清晰展现各部件的材质差异与结构细节，模型整体结构完整，各部件可拆分用于装配演示、结构教学或产品改型设计参考，完整复现了这款广泛应用于数码设备的接口连接器的全部结构特征与外观细节。
