KSC-102韦林概念跑车外观结构设计

这款概念跑车的三维结构设计，核心围绕高速行驶工况下的空气动力学表现展开，在前期同平台车型的基础上做了针对性的结构优化，首先调整了车尾的翼子板结构，移除了原有突出的后部翼子板造型，重新梳理了车侧到车尾的气流过渡路径，避免原有结构在车尾形成乱流区增加行驶阻力。从实际道路行驶的场景来看，这类高性能跑车在时速超过120km/h之后，空气阻力占总行驶阻力的比例会超过60%，同时高速下的下压力表现直接决定车辆的操控稳定性，因此设计阶段专门针对空气动力套件做了集成化布置，在车身底部设置了平整的导流结构，配合车尾的扩散器造型，能够在不增加额外突出尾翼的前提下，梳理车底快速流过的气流，形成合理的上下压力差，保证高速过弯时轮胎有足够的抓地力。

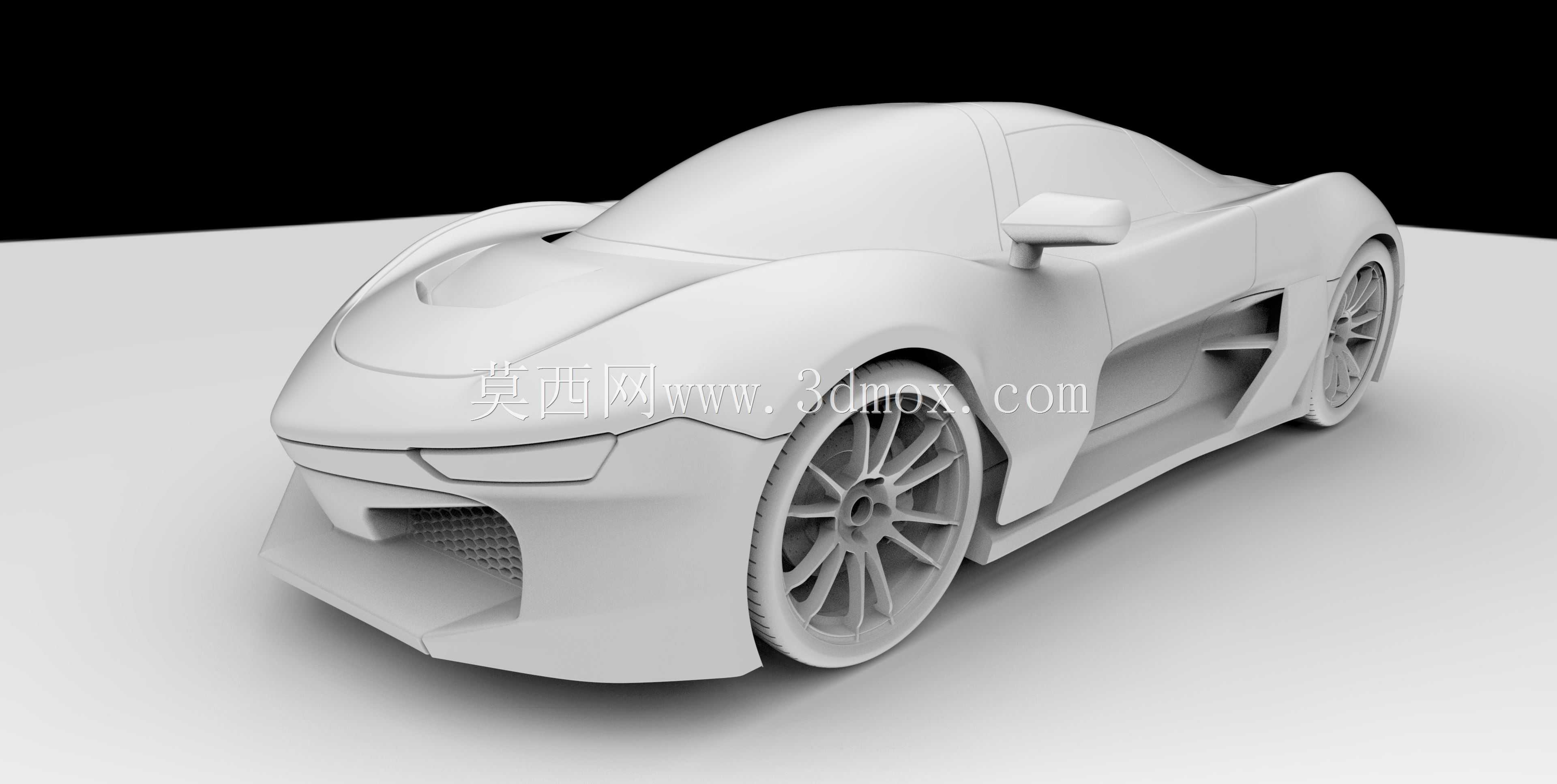

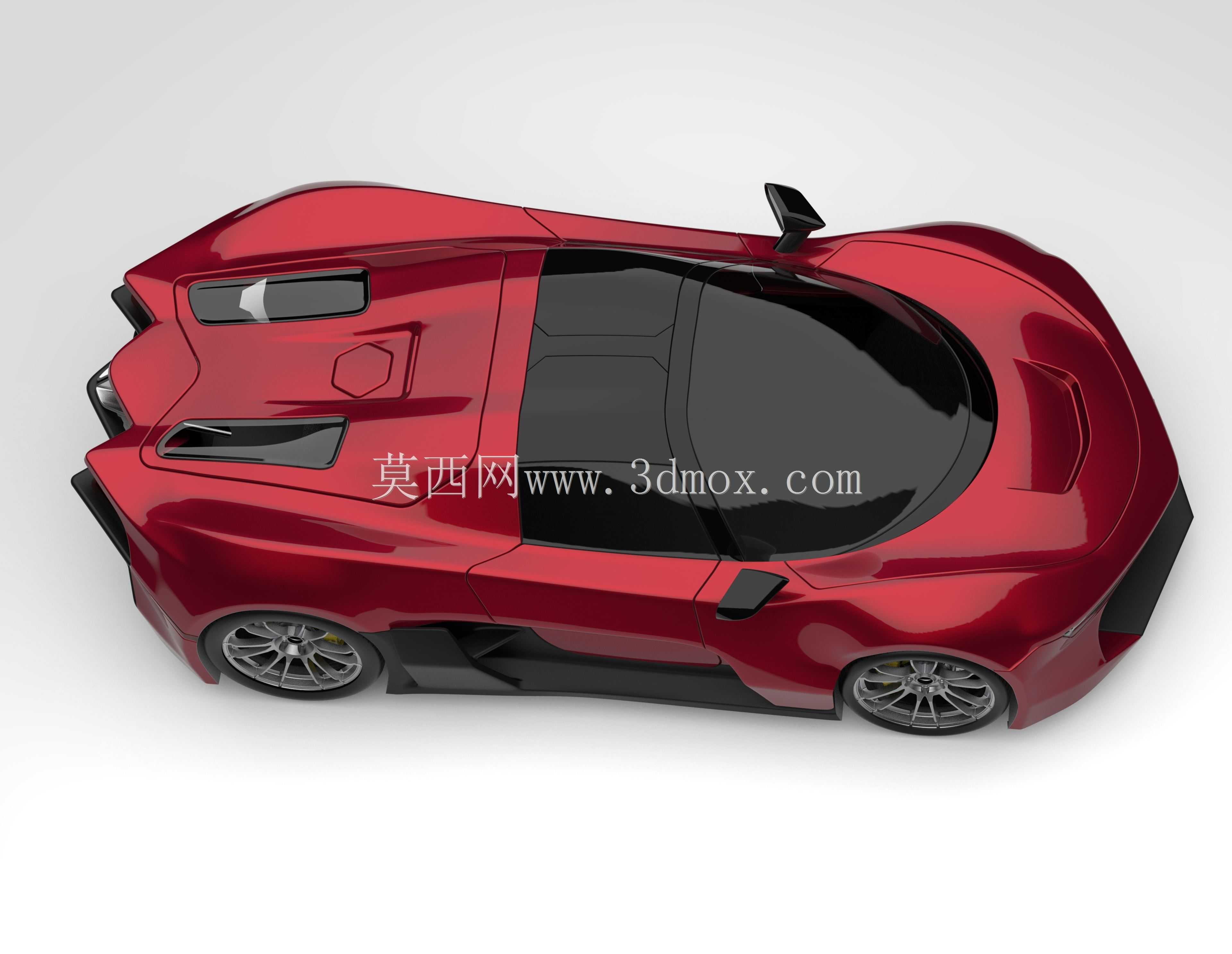

在车身整体的尺寸边界设定上，这款车型采用了双门双座的跑车布局，整车宽度控制在1950mm以内，轴距保持在2700mm左右，既能够满足赛道行驶时的灵活转向需求，也能兼顾日常城市道路行驶的通过性，整车高度控制在1150mm上下，低趴的造型不仅是视觉上的运动感呈现，更重要的是降低了整车的重心高度，减少高速变道时的侧倾幅度。车身侧面的线条从车头大灯处一直延伸到车尾，形成连续的肩线结构，既能够引导车侧气流快速流向车尾，也在结构上提升了侧围的整体刚度，在发生侧面碰撞时能够更好地传递冲击力，保护座舱内的成员空间。

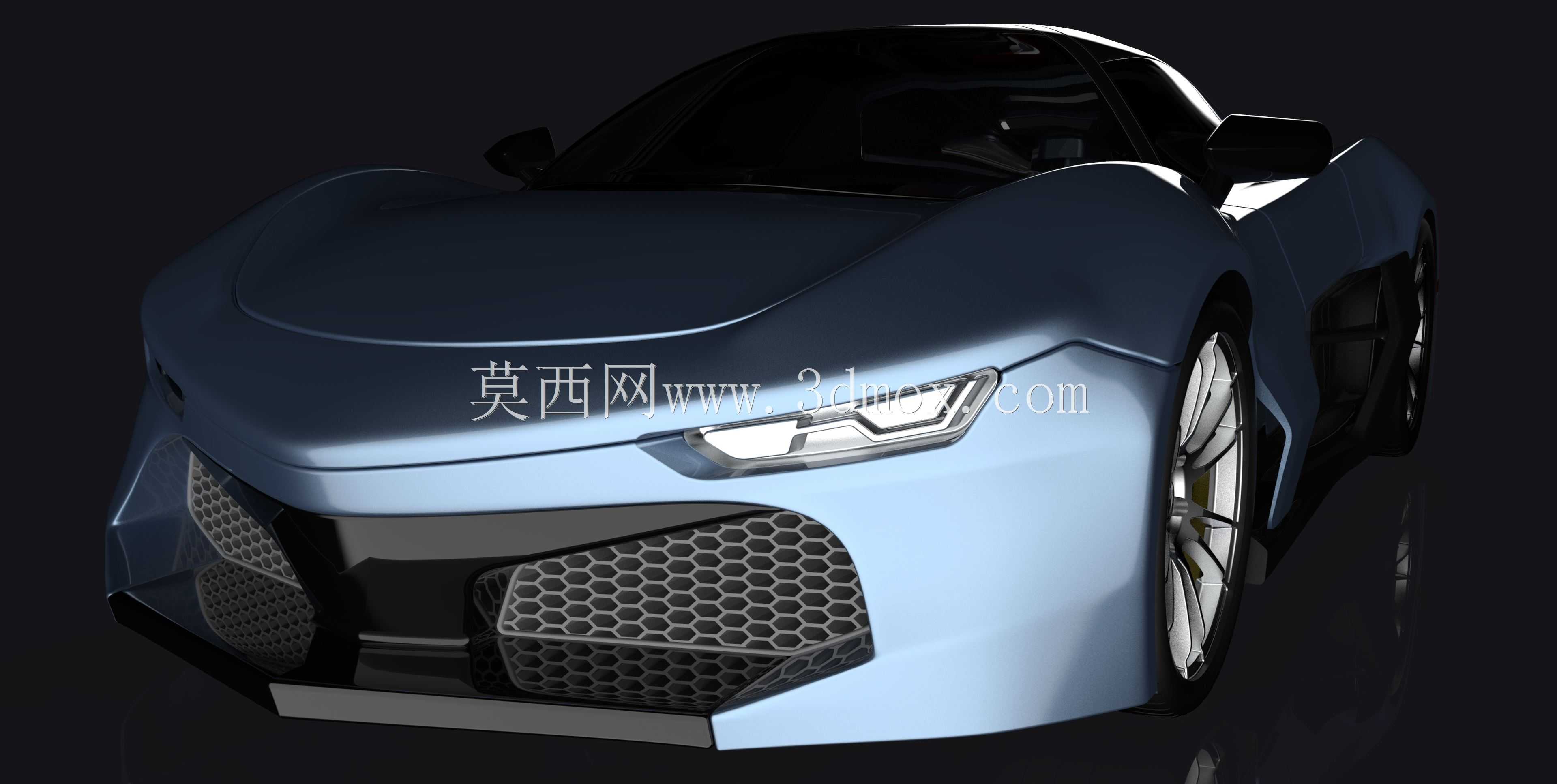

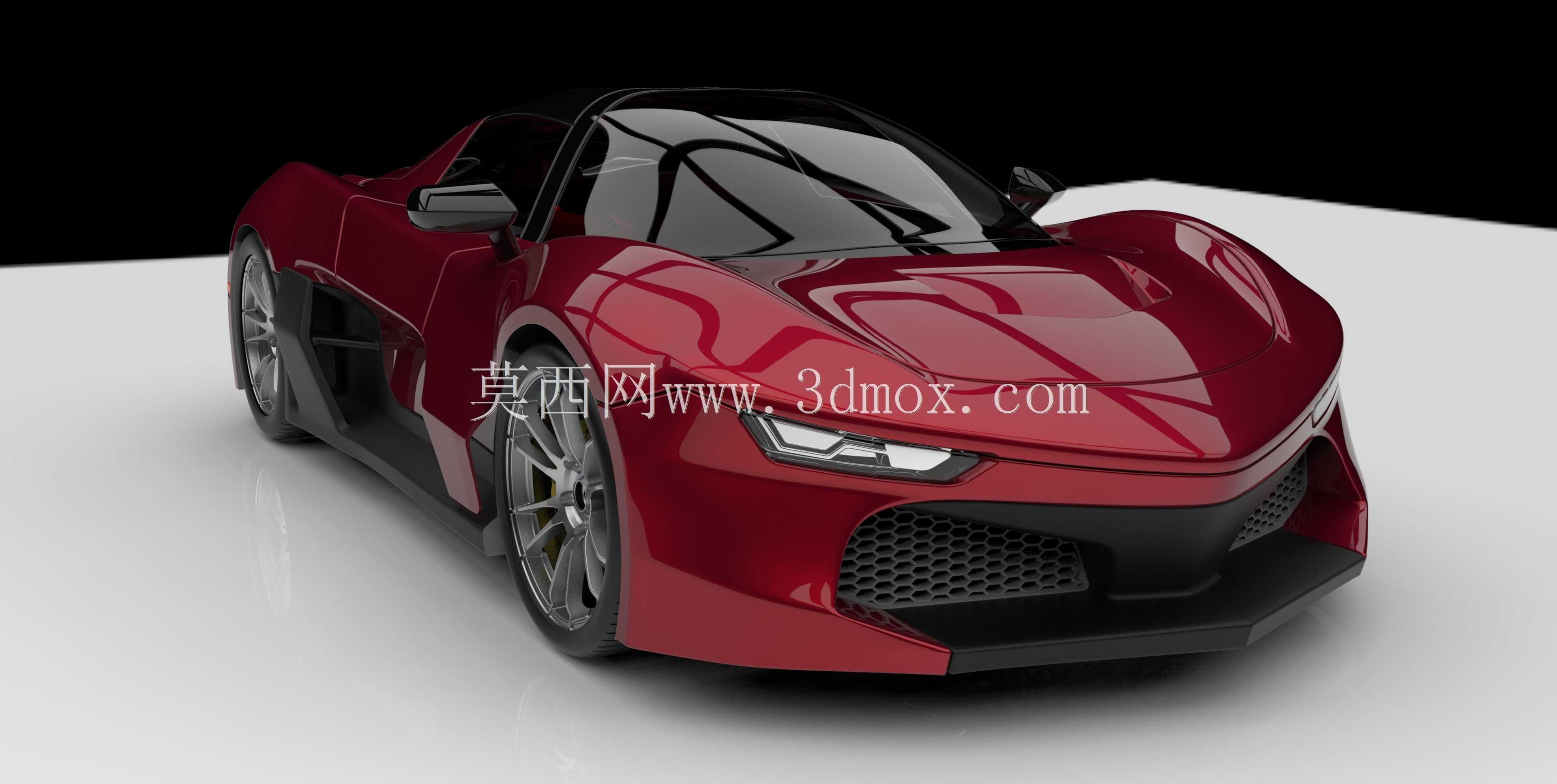

车头部分的设计采用了封闭式的前脸结构，因为是纯电驱动的概念车型，不需要传统燃油车的大面积进气格栅为发动机散热，因此前脸的导流结构主要为刹车系统散热和空气动力学服务，两侧的进气道直接连通前轮的刹车卡钳位置，能够在车辆行驶时将高速气流导向刹车组件，避免连续高强度制动时刹车系统出现热衰减，影响制动性能。前轮轮拱的位置做了小幅的外扩处理，同时在轮拱后方设置了导流槽，能够快速导出轮拱内的乱流，减少轮腔内部的气流阻力，这部分的细节设计在很多民用车型上容易被忽略，但在高性能跑车上，轮腔阻力能够占到整车空气阻力的15%左右，针对性的优化能够有效提升整车的高速续航表现和最高车速。

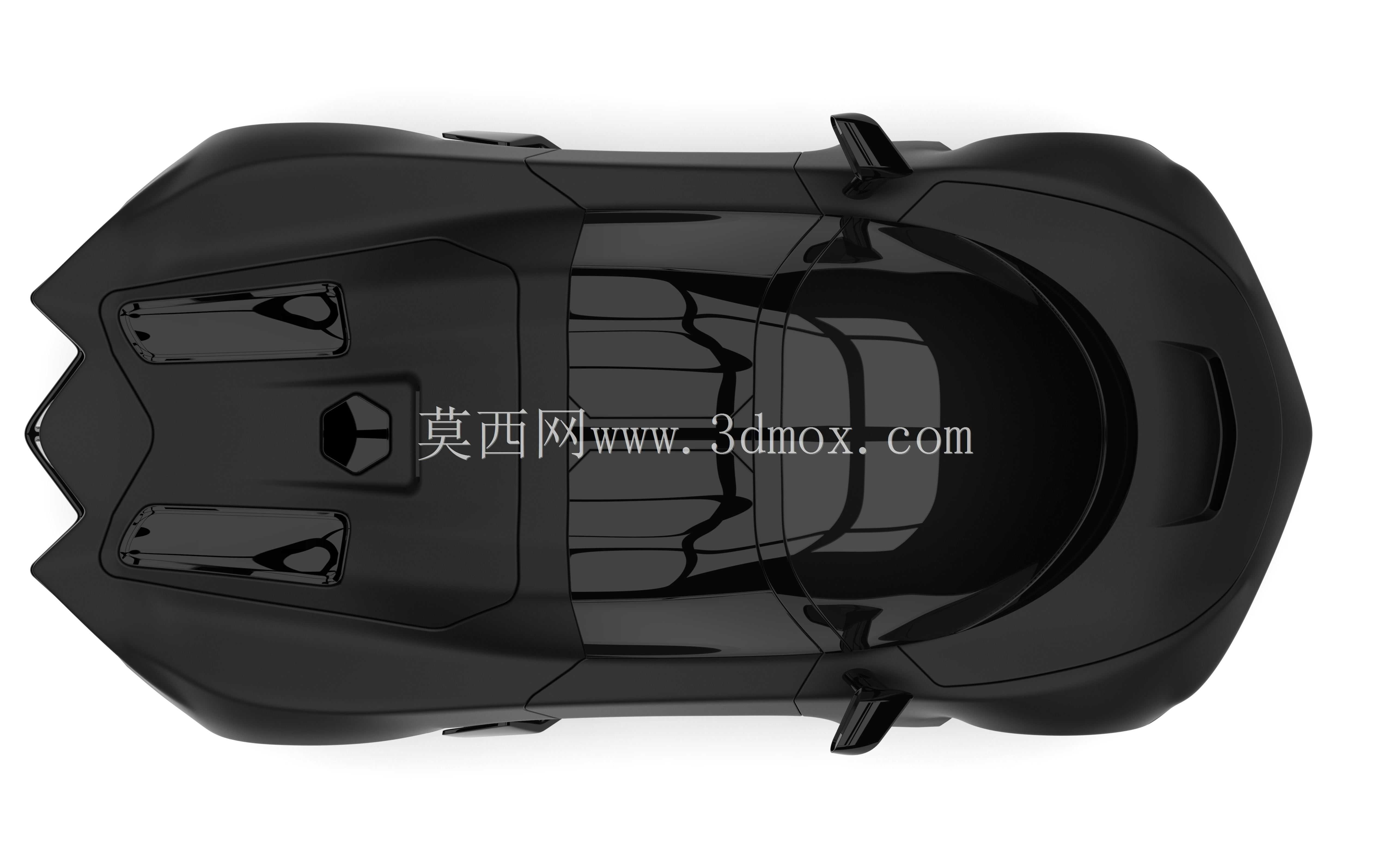

座舱部分的设计采用了一体化的穹顶式座舱盖结构，风挡玻璃的倾斜角度设置为27度，这个角度是兼顾空气阻力和驾驶员视野的最优区间，角度过小会导致风挡玻璃过长增加整车重量，角度过大则会提升车头部位的迎风阻力。座舱内部的结构预留了符合人机工程学的乘坐空间，座椅的安装位置比普通家用车低120mm左右，能够让驾驶员的重心更贴近车辆的质心位置，在激烈驾驶时能够更清晰地感知车辆的动态反馈。车门结构采用了隐藏式门把手设计，在车辆行驶时门把手完全收进车门内部，保持车侧线条的完整度，避免突出的门把手形成额外的气流干扰。

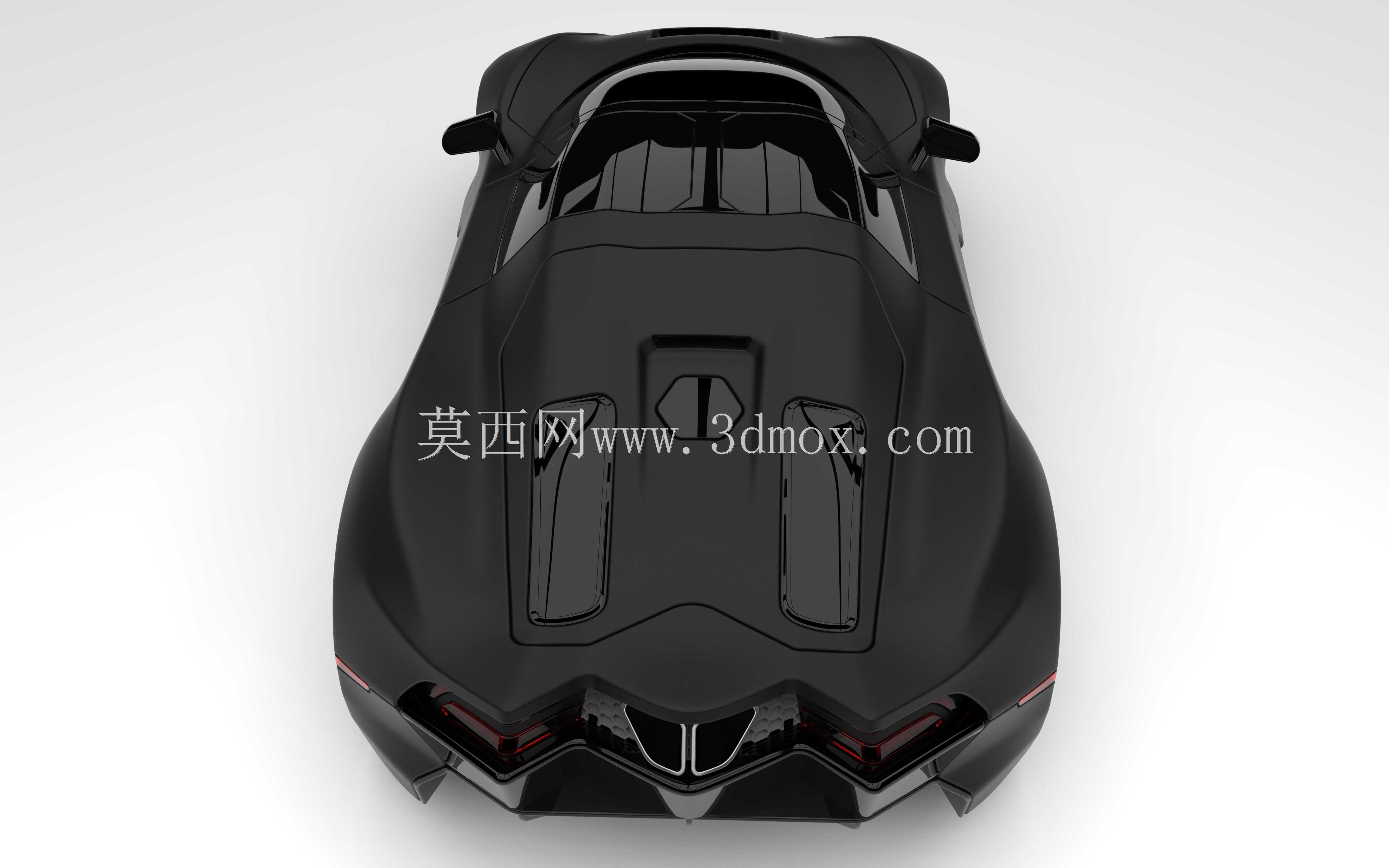

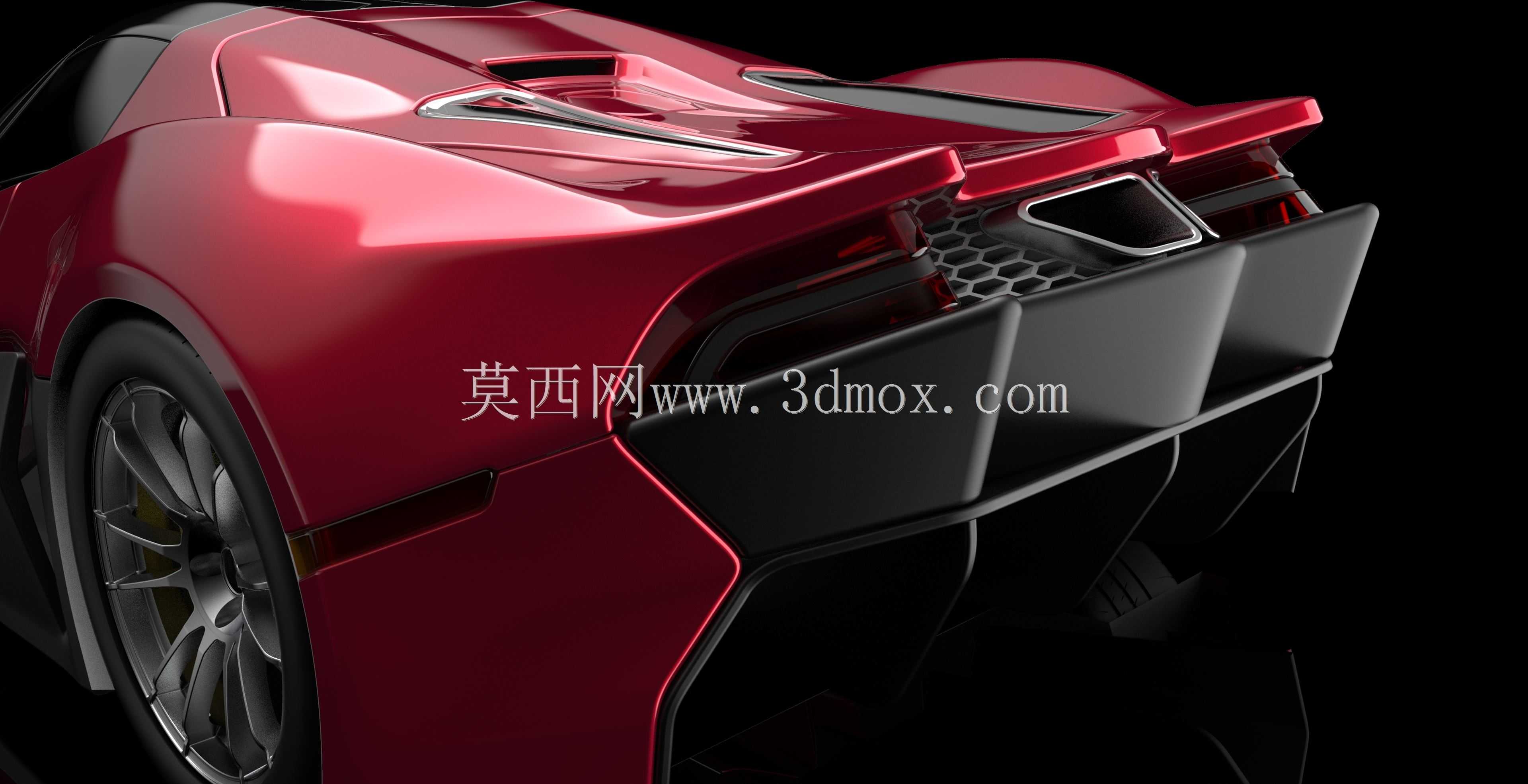

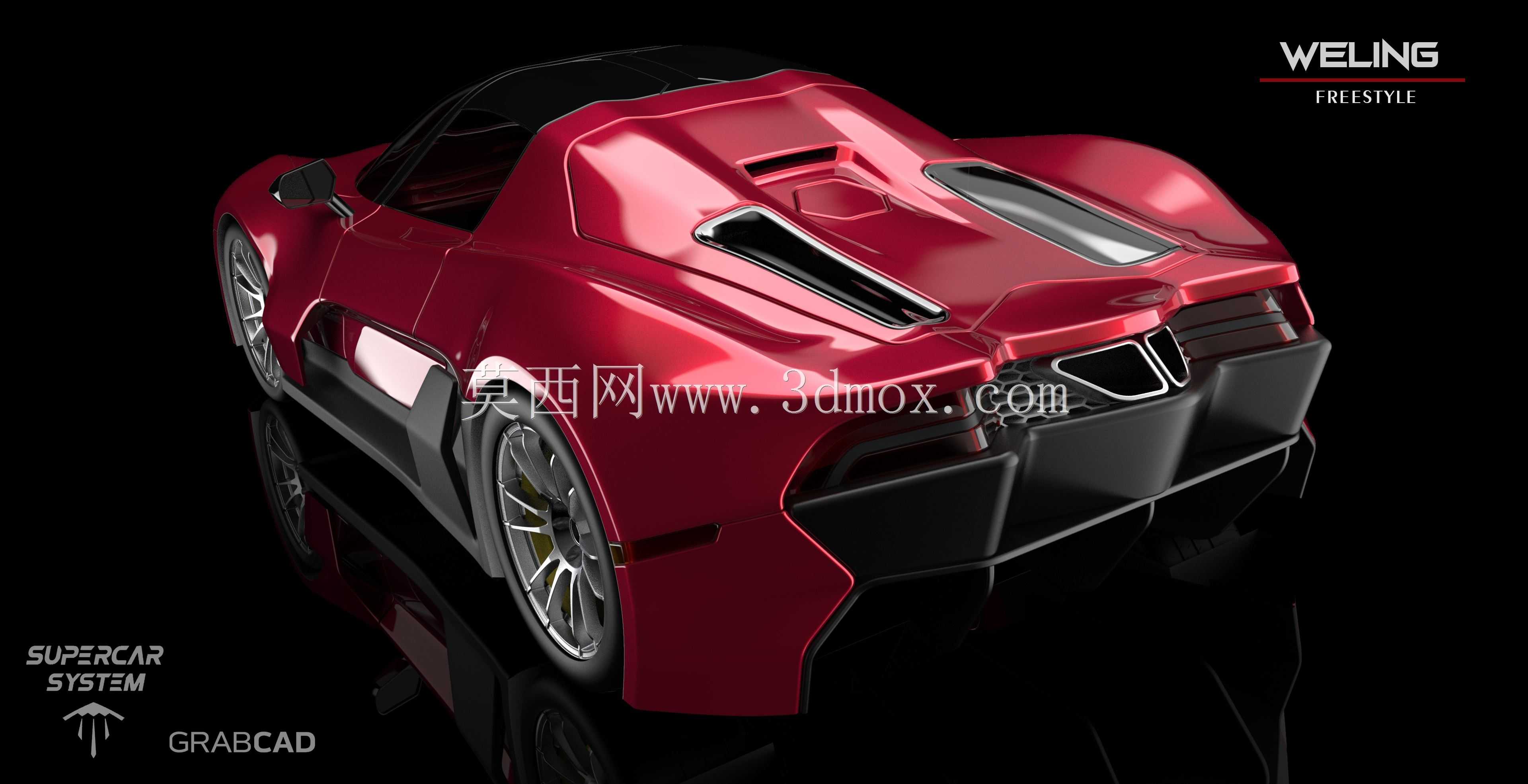

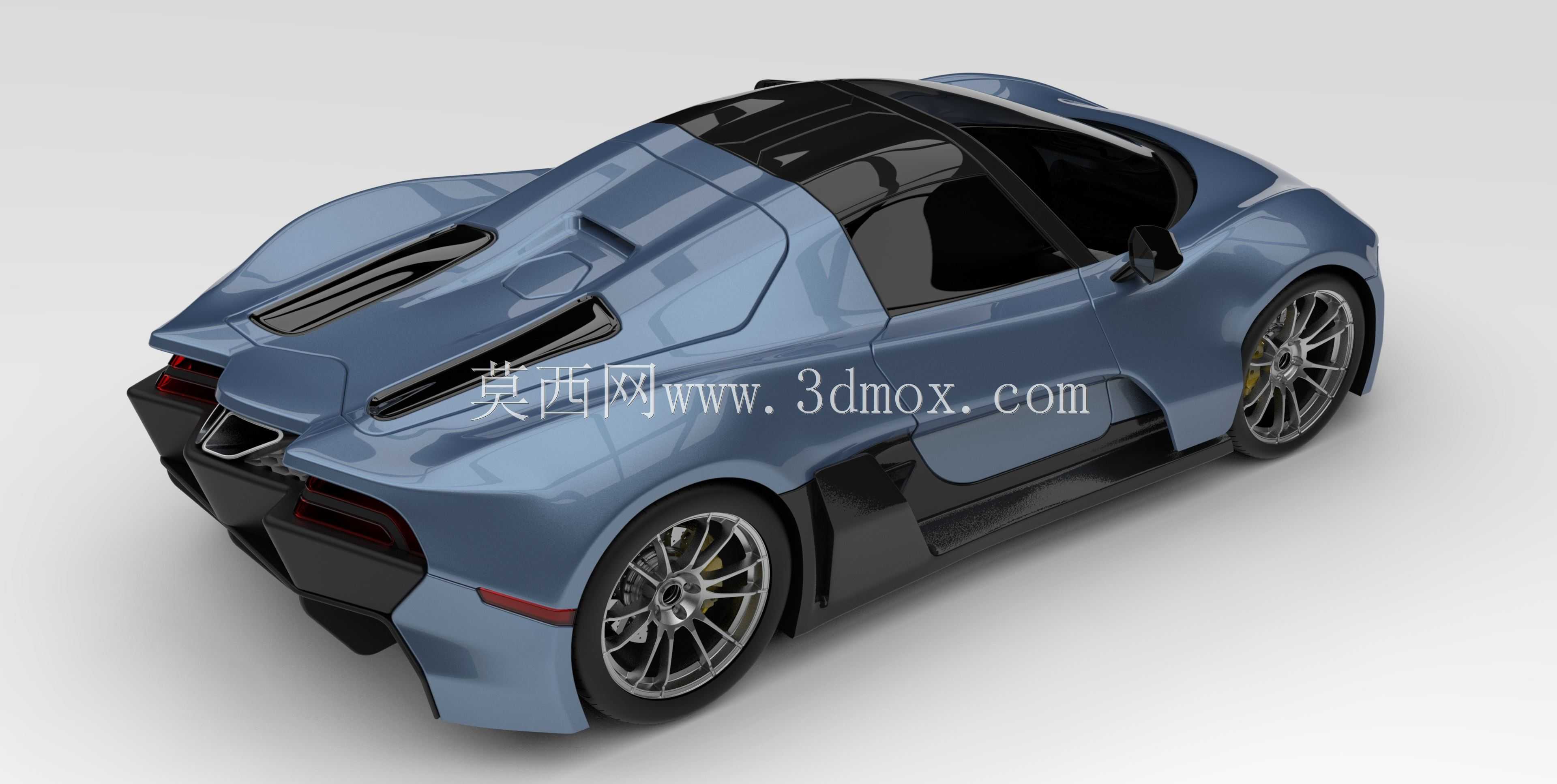

车尾部分的设计没有采用夸张的固定式大尾翼，而是通过车尾上沿的小鸭尾结构配合底部的扩散器来提供下压力，这种设计的优势是在低速行驶时不会产生额外的阻力，同时在高速下能够提供足够的下压力，兼顾日常行驶和高速赛道的需求。尾灯采用了贯穿式的窄条设计，嵌入到车尾的整体结构中，没有突出于车身表面，保持车尾气流的平顺过渡。后保险杠的位置设置了对称的导流出口，能够将车底和轮拱处导出的气流快速向后排出，减少车尾的真空区面积，从而降低整车的压差阻力。

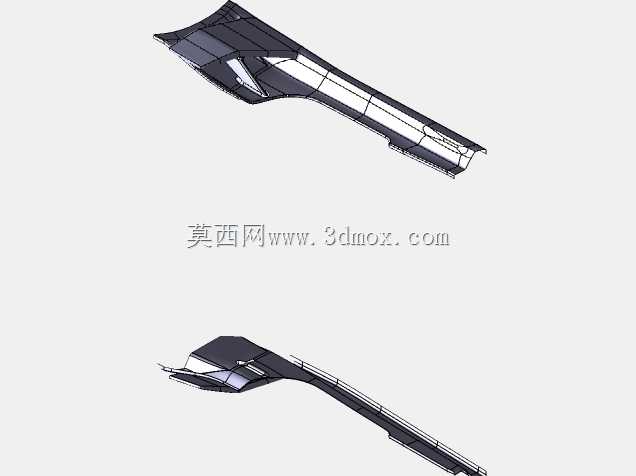

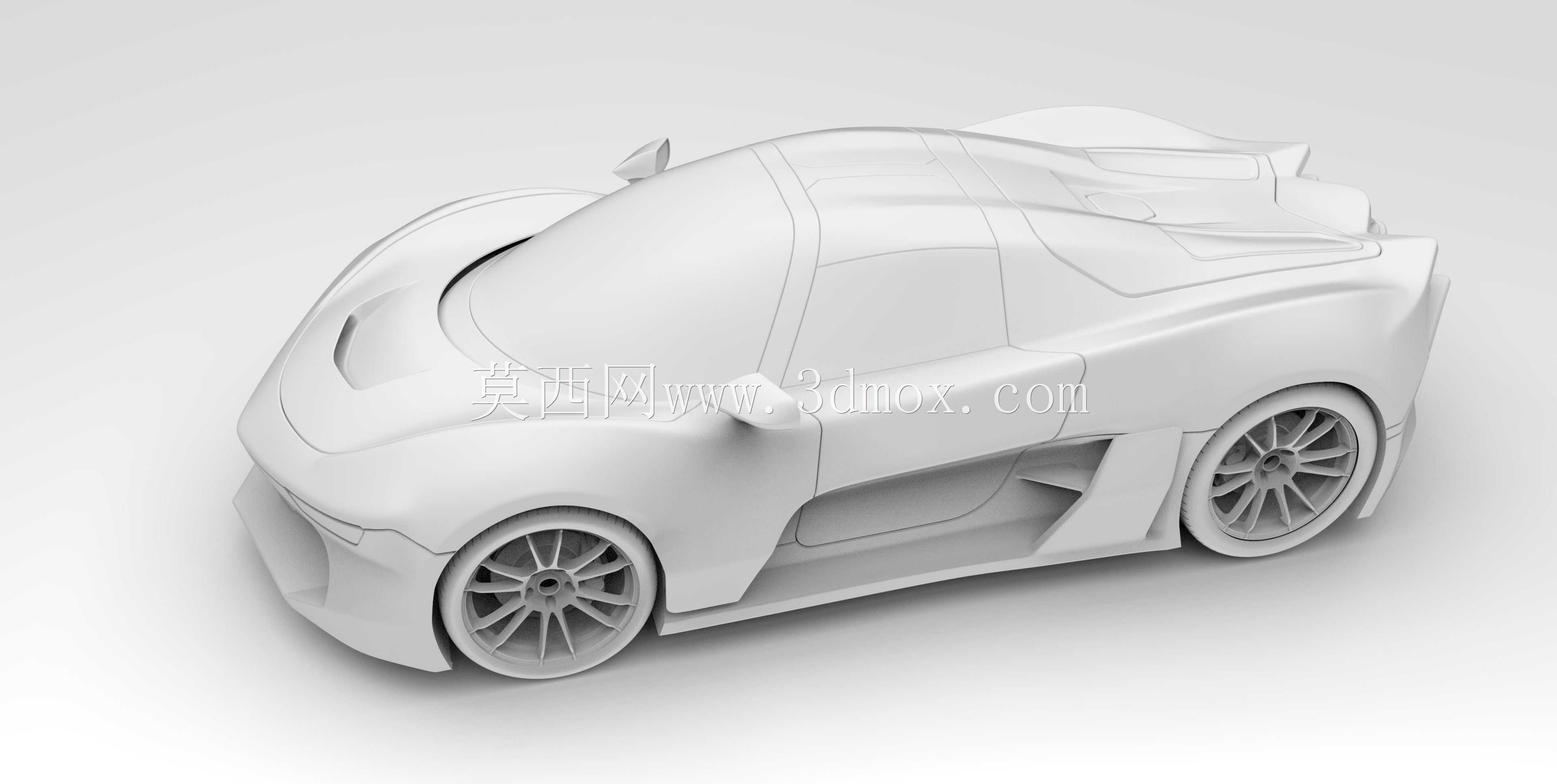

从结构设计的角度来看，这款车型的外覆盖件全部采用了参数化的曲面建模方式，每一块曲面的曲率都经过了空气动力学仿真的验证，相邻曲面之间的G2连续保证了车身表面的光顺度，不会出现曲面拐点导致的气流分离。在建模过程中，还充分考虑了后续生产制造的工艺可行性，外覆盖件的冲压拔模角度控制在5度以上，避免出现负角导致的冲压成型困难，同时车身的分缝位置全部设置在曲面的棱线处，既能够隐藏分缝提升视觉整体性，也能够减少分缝处的气流干扰。

在实际的应用场景中，这类概念跑车的三维模型不仅可以用于外观造型的评审验证，还可以直接导入CFD仿真软件进行空气动力学性能的模拟计算，也能够用于后续的油泥模型制作参考，甚至可以作为VR展示的数字资产，用于新车发布前的市场预热展示。对于结构设计从业者来说，这款模型的曲面构建思路、空气动力学细节的处理方式，都有很高的参考价值，尤其是在处理高性能交通工具的外表面造型时，如何平衡视觉效果、空气动力学性能和制造工艺可行性，是每个结构工程师都需要面对的问题，这款车型的设计思路给出了一个很清晰的参考方向，就是所有的造型细节都要服务于实际的功能需求，而不是单纯为了视觉冲击力做无意义的造型堆砌。
