带支架弧形罩式弹性压紧构件

项目分类:3D模型 发布时间:2021-10-16 ID:321442
  • 带支架弧形罩式弹性压紧构件
  • 带支架弧形罩式弹性压紧构件
  • 带支架弧形罩式弹性压紧构件
  • 带支架弧形罩式弹性压紧构件

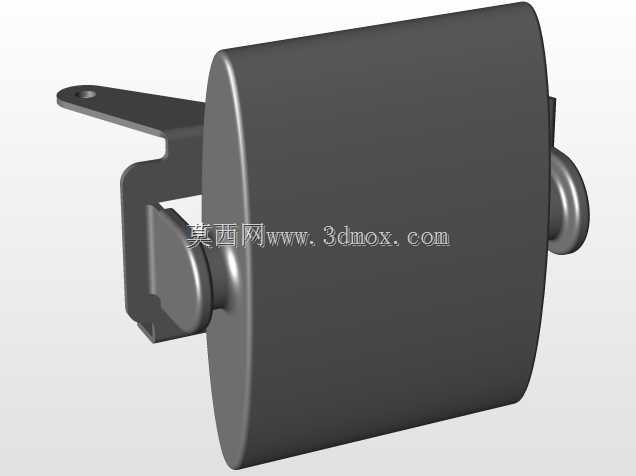

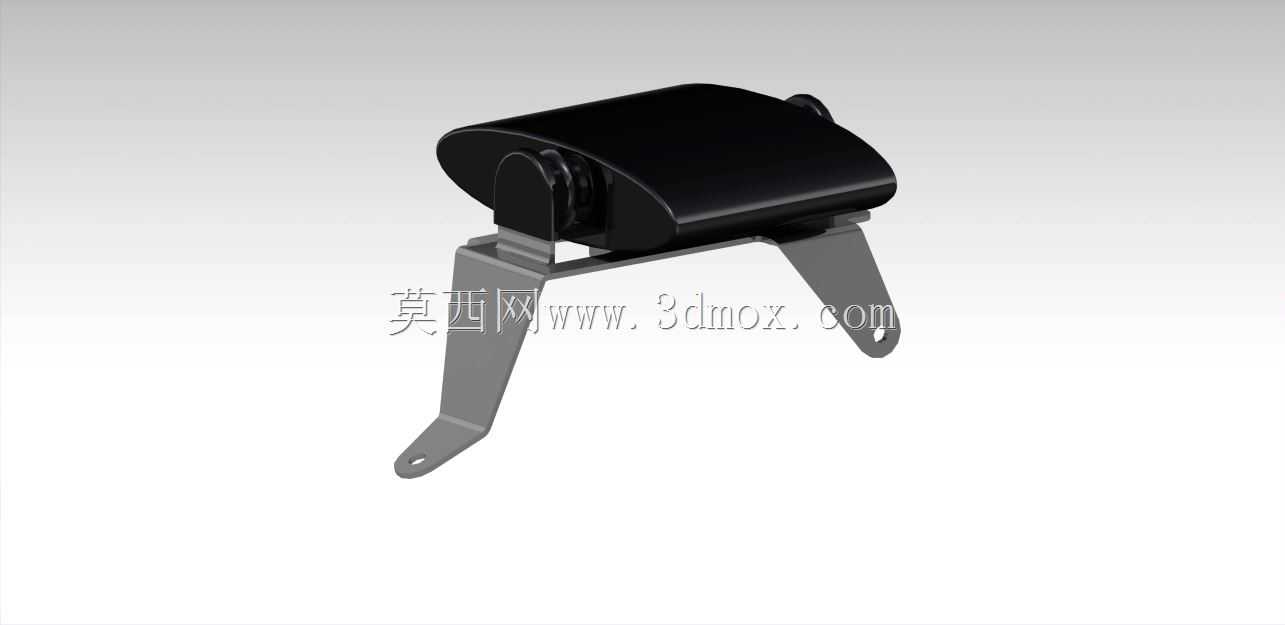

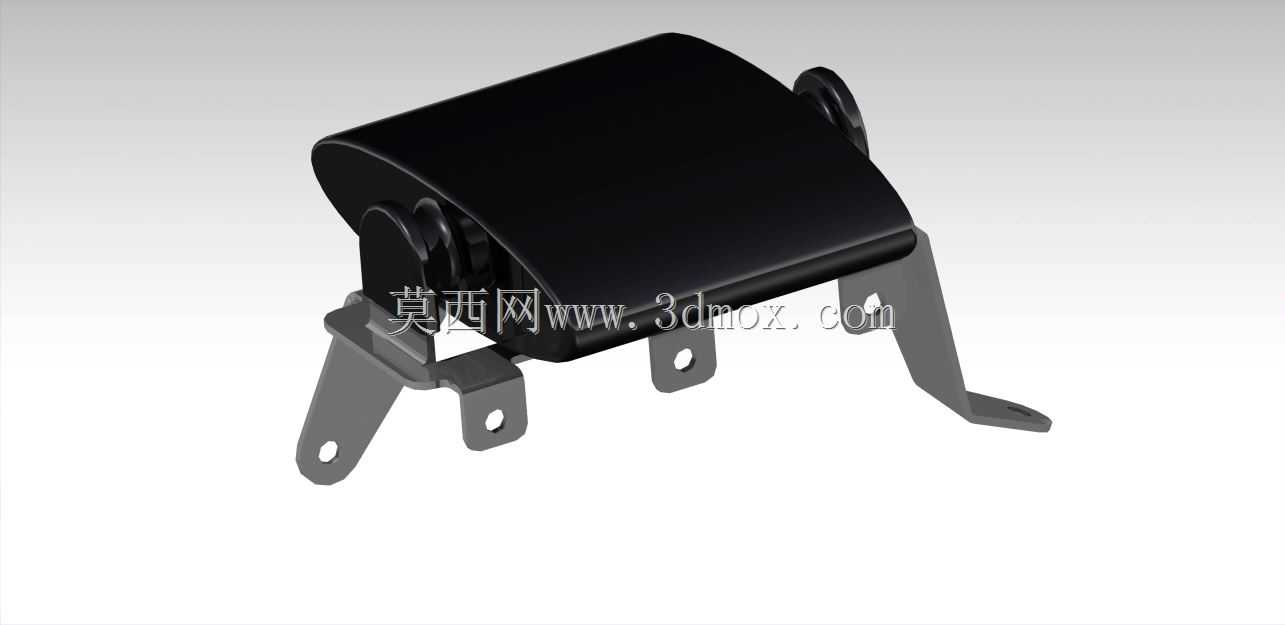

这类带弧形罩的弹性压紧构件,常出现在小型机电设备的内部走线、线束固定场景,也会用在低压电气柜的线缆束紧工位,替代传统的扎带实现可反复拆装的束紧固定,避免扎带长期使用老化断裂导致线束松脱移位的问题。构件主体的弧形罩采用圆弧过渡设计,罩体内腔预留了足够的弹性元件容纳空间,内置的扭转弹性件可以提供持续的压紧力,当需要调整线束位置或者增减线束数量时,只需扳动两侧的支脚即可抬起弧形罩,调整到位后松开支脚,弹性件会自动带动弧形罩复位压紧,操作过程不需要额外工具,适配现场运维的快速调整需求。两侧延伸出的安装支脚做了折弯成型处理,每个支脚上都预制了圆形安装孔,安装孔的位置经过同轴度校验,现场安装时可以直接通过螺栓穿过安装孔固定在设备的安装基板上,不需要额外做打孔加工,支脚的折弯角度经过反复校核,保证安装完成后弧形罩的压紧面和安装基面保持平行,避免出现单侧压紧力不足导致线束窜动的问题。设计过程中优先考虑了构件的受力均匀性,弹性件的安装位置设置在弧形罩的回转中心处,压紧力会通过弧形罩均匀传递到被固定的线束表面,不会出现局部压力过大损伤线束外皮的情况,同时弧形罩的边缘做了倒圆角处理,避免尖锐边角割伤线束绝缘层,适配不同线径的多股线束固定需求。安装边界方面,构件整体的横向安装间距由两侧支脚的外轮廓尺寸决定,纵向安装高度在压紧状态和抬起状态有明确的差值,设计选型时需要预留足够的操作空间,保证扳动支脚时不会和周边的其他元器件产生干涉,支脚的末端做了加长折弯处理,既可以作为扳动时的受力点,也能在压紧状态下起到辅助限位的作用,避免弧形罩受到侧向力时出现偏移。这类构件也可以用在小型自动化设备的门体缓冲压紧场景,安装在设备检修门的侧边,当检修门关闭时,弧形罩会在弹性件的作用下压紧门体边缘,抵消设备运行过程中产生的振动,避免门体因为振动出现异响或者松脱,相比传统的门吸结构,这种压紧构件的压紧力可以通过调整弹性件的预紧角度进行微调,适配不同厚度的门体安装需求。建模过程中对各个折弯部位的圆角半径做了统一规范,避免折弯加工时出现应力集中导致构件断裂,安装孔的孔径按照常用的紧固件尺寸做了适配设计,既可以使用螺栓固定,也可以采用抽芯铆钉进行快速铆接,适配不同的现场安装条件。构件的表面处理采用黑色喷塑工艺,既可以提升构件的防锈耐腐蚀能力,也能和多数工业设备的内部配色保持协调,不会因为构件颜色突兀影响设备内部的整体观感,喷塑层的厚度控制在合理范围内,不会因为涂层过厚导致安装孔的实际孔径变小,影响紧固件的正常装配。
