多旋翼无人机Flydubution电源分配板设计

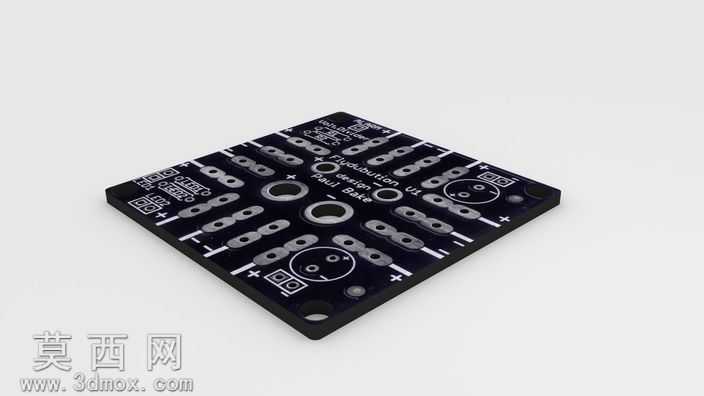

本次三维建模围绕多旋翼飞行器专用的Flydubution电源分配板展开，建模前期先梳理产品的核心功能定位：该板件用于四轴、六轴、八轴多旋翼无人机的电池电力分流，将主电源输入稳定分配给各路电调与飞行控制模块，因此建模全程围绕板件的结构精度、安装适配性、电路标识还原三个核心维度推进。建模阶段先以PCB板的实际物理尺寸为基准，绘制板件的外轮廓草图，精准定位四个角的安装固定孔位，孔位的孔径、沉台深度完全匹配航模常用的M3安装螺丝规格，同时预留板件边缘的圆角处理，避免装机时剐蹭线材或机架结构。板件表面的建模严格还原真实PCB的布局：首先区分正负极主输入焊盘的位置与尺寸，焊盘做轻微的凸起处理模拟真实焊盘的镀锡层厚度；接着逐一排布各路分电输出焊盘，每个焊盘旁的极性标识、电路丝印字符都通过纹理映射精准对位，字符的大小、间距完全复刻实物的丝印逻辑，板件中央的大尺寸定位孔、辅助安装孔也按照实物的相对位置精准建模，确保模型可直接用于装机适配校验。材质与渲染阶段，板件基底采用哑光黑色FR4玻纤板材质，调整材质的粗糙度参数模拟真实PCB的哑光磨砂质感，焊盘部分采用亮银色金属材质，添加轻微的反射效果模拟镀锡层的金属光泽，丝印字符采用纯白色哑光材质，与黑色板底形成清晰的视觉区分，板件表面的微小工艺凹点、边缘的裁切痕迹也通过细微的凹凸贴图做还原，避免模型呈现过于光滑的失真效果。结构设计上，建模时充分考虑该配电板的实际使用场景：板件厚度采用航模配电板通用的1.6mm标准厚度，所有焊盘的位置排布避开机架安装的干涉区域，分电线路的走向在板件表面的丝印层做清晰示意，同时在板件边缘预留足够的线材焊接空间，避免装机时出现线材弯折过度、焊点接触机架短路的问题。渲染阶段采用45度俯视角布光，主光源模拟柔和的室内摄影光，在板件表面形成自然的明暗过渡，清晰呈现板件的布局细节与材质质感，辅助光源补亮板件的阴影区域，确保所有丝印标识、孔位结构都能清晰展示，最终输出的模型既还原了实物的外观细节，也保留了精准的结构参数，可用于航模配件的装配校验、产品展示、装机方案模拟等场景。
