Hpi巴哈越野赛车底盘结构三维设计

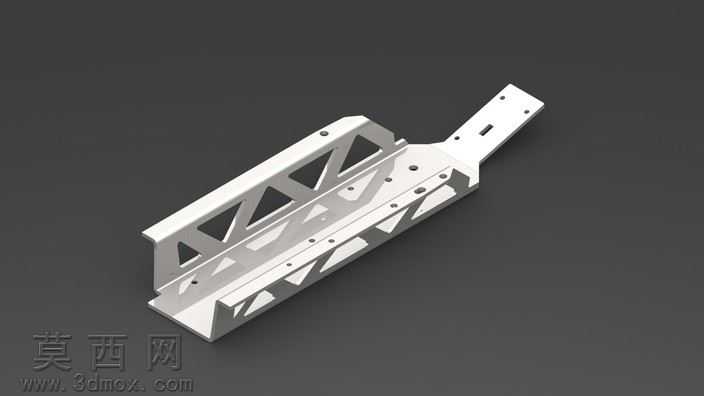

本作品为巴哈越野赛车的底盘承载结构三维建模成果，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先梳理巴哈赛车底盘的载荷传递路径，明确车架需要承接的动力总成、悬挂系统、转向机构、车手座舱、电池组件等各安装点位的空间坐标与安装尺寸要求，再逐步搭建整体框架。建模阶段优先采用薄壁实体与钣金特征结合的方式还原金属底盘的加工形态，对底盘两侧的主纵梁做了等截面薄壁特征处理，保证纵梁沿车身长度方向的抗弯强度一致性，同时在纵梁之间设计了多组三角形镂空桁架肋板，通过三角形结构的力学稳定性提升整体抗扭性能，在不额外增加底盘重量的前提下强化结构刚性，适配巴哈赛事中非铺装路面的复杂冲击载荷。底盘前端延伸出的转向机构安装座做了加厚处理与安装孔位的精准阵列，预留了转向摇臂、转向拉杆的装配间隙，同时在安装座表面设计了定位凹槽，方便实际加工时的零件定位与装配。底盘中部的座舱承载区域做了平整化处理，边缘设计有翻边结构提升局部刚度，同时预留了座椅安装、安全带固定的对应孔位，孔位位置严格按照人机工程学的车手坐姿定位，保证驾驶操作的空间合理性。底盘尾部的动力安装区域设计了多组不同规格的安装孔，适配小型越野动力单元与传动系统的固定需求，同时在尾部两侧设计了减重镂空，在保证安装强度的前提下降低尾部重量，优化整车前后重量配比。渲染阶段采用金属银灰色磨砂材质模拟铝合金底盘的加工质感，搭配深灰色中性背景突出底盘的结构轮廓，通过斜向等距光源打光，清晰呈现桁架镂空结构的层次关系与各安装面的位置关系，所有倒角、圆角特征都做了精细化处理，还原真实金属构件的加工细节，避免尖锐棱角的建模误差，整体结构完全遵循巴哈赛车的底盘设计逻辑，兼顾轻量化与结构强度要求，可用于巴哈赛车底盘的结构验证、装配模拟与加工参考。
