双门运动跑车外观曲面结构设计

从结构设计视角看，这款双门运动跑车的曲面建模完全围绕量产车型的外覆盖件开发逻辑搭建，首先要明确这类模型的核心应用场景——既可以作为造型评审阶段的油泥模型参考基准，也能直接对接后续外覆盖件的结构拆分、模具开发前置校验，甚至能为高校车辆工程专业的车身构造课程提供具象的三维参照，相比传统二维效果图，三维曲面模型能直接校验不同视角下的型面光影连续性，避免造型落地时出现光影断层的问题。

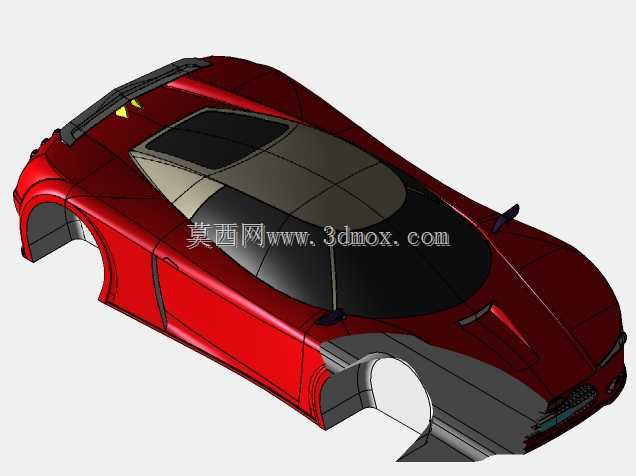

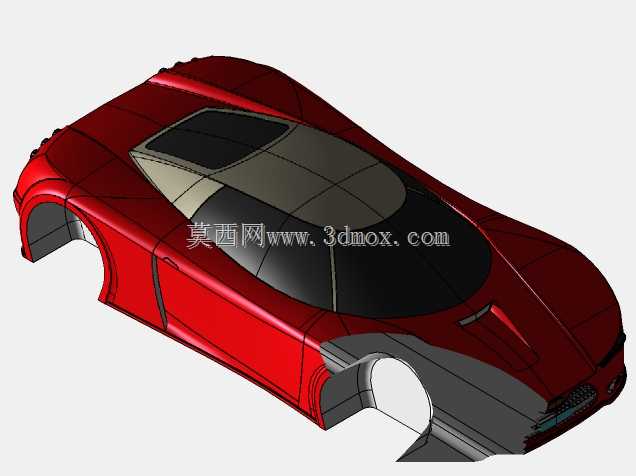

实际设计过程中，首先要锚定整车的安装边界，这类双门跑车的轴距通常控制在2600mm至2800mm区间，整车宽度不超过1950mm，高度控制在1200mm上下，所有外曲面的搭建都要预留出门板内板、玻璃升降机构、翼子板内加强筋的安装空间，不能为了追求造型流畅度压缩内部构件的布置余量。比如图中可见的后轮拱曲面，建模时就提前预留了轮眉与轮胎之间的跳动间隙，满载状态下轮胎上下跳动80mm、转向时左右偏转3度的工况下，都不会与轮拱覆盖件发生运动干涉，这是很多纯外观概念建模容易忽略的工程细节。

从功能特性层面看，这款车型的曲面设计完全服务于空气动力学性能需求，车头部分的下压曲面从保险杠上沿一直延伸至前风挡下沿，能在高速行驶时引导气流快速通过车身上表面，降低车头升力；车顶线条从A柱顶端顺滑过渡到车尾尾翼基座，衔接处的G2连续曲面能避免气流在车尾过早分离，减少高速行驶时的紊流阻力；侧裙位置的内凹曲面则能梳理车侧气流，减少轮拱区域的乱流对整车稳定性的影响。值得注意的是，图中可见的车顶黑色区域为全景玻璃车顶的安装位，建模时特意将该区域的曲面下沉12mm，预留出玻璃粘接层、密封胶条的安装厚度，同时保证玻璃安装后与周围钣金曲面齐平，不会出现台阶破坏气流平顺性。

设计思路上，这款模型采用了自顶向下的建模逻辑，首先搭建整车的控制线架，确定Y0中心对称面、前后轮心位置、腰线高度、门槛高度这些硬点参数，再从车头大面开始逐块搭建曲面，每一块曲面都通过曲率梳检查连续性，相邻曲面之间保证G2连续，避免后期模具加工时出现棱线不顺的问题。车门分缝位置的曲面特意做了0.7mm的内凹台阶，预留出车门与侧围之间的密封间隙，同时保证分缝线条在各个视角下都均匀顺直，没有宽窄不一的问题；车尾的尾翼基座与后翼子板曲面做了一体化建模，后续拆分零件时只需要沿着分模线切割就能得到独立的尾翼零件，不需要重新补面调整曲率。

很多新手建模时容易忽略外覆盖件的冲压工艺要求，这款模型的所有外曲面都做了冲压拔模角度校验，所有垂直于冲压方向的面拔模角度都不小于3度，曲面的最小圆角半径控制在3mm以上，避免后期冲压成型时出现开裂、起皱的问题；轮拱位置的曲面特意做了等距偏移校验，保证后续安装塑料轮眉时，轮眉与钣金之间的间隙能均匀控制在2mm，不会出现局部间隙过大或过小的装配问题。另外，前风挡的曲面倾斜角度控制在28度左右，既符合空气动力学的减阻需求，也预留了雨刮器的安装空间，保证雨刮摆动时不会与风挡下沿的导流板发生干涉。

从实际用途延伸来看，这类高精度的外观曲面模型还可以直接导入CFD仿真软件做空气动力学仿真，校验不同车速下的风阻系数、下压力数值，不需要重新清理模型几何；也可以导入渲染软件做商业宣传素材的渲染，因为曲面连续性足够，渲染出的光影效果能直接达到商用宣传的精度要求。在整车开发流程中，这类外观曲面模型冻结之后，后续的结构工程师就可以基于这个曲面做内部的加强筋、安装点、卡扣结构的设计，不需要重新调整外表面型面，能大幅缩短整车开发的周期，减少造型部门与结构部门之间的反复沟通成本。
