轴流转桨式水轮机螺旋桨结构三维建模

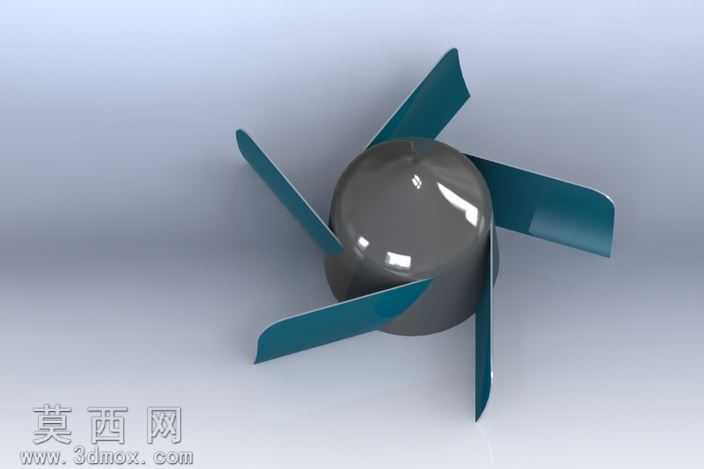

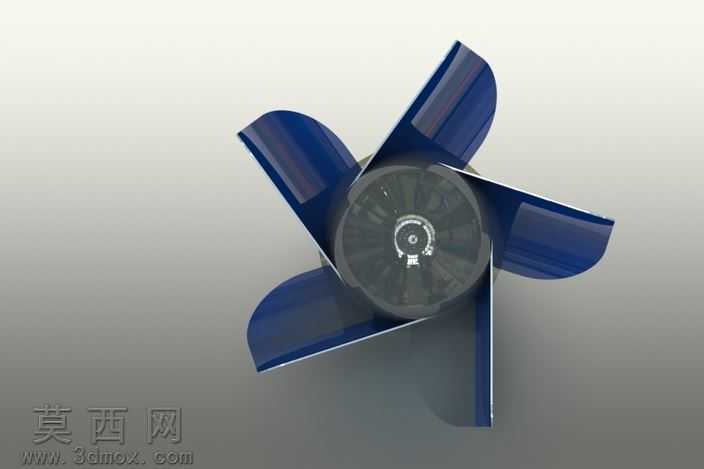

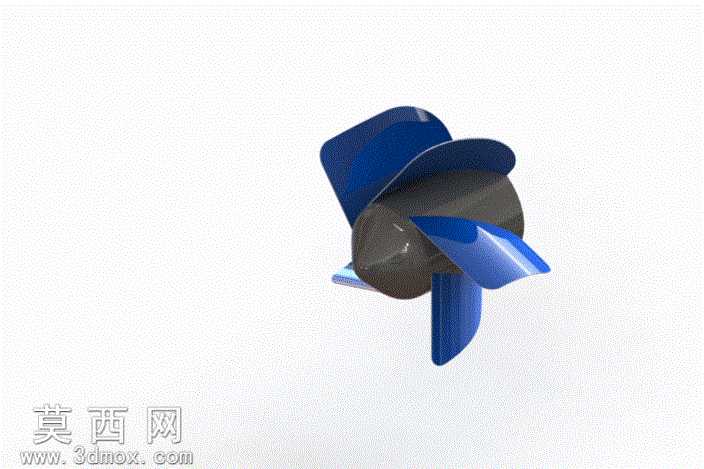

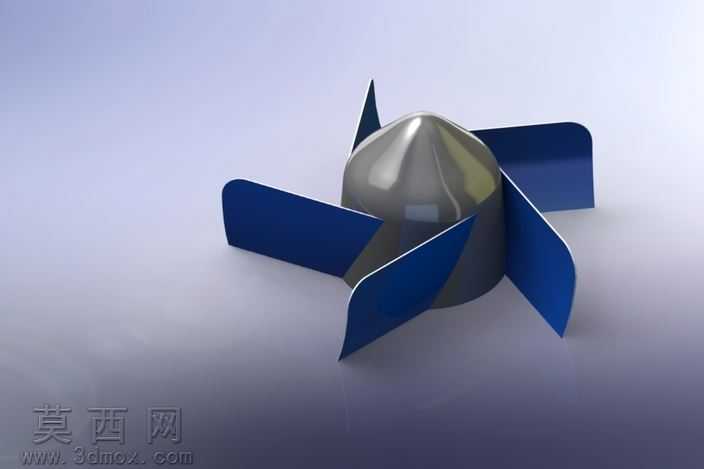

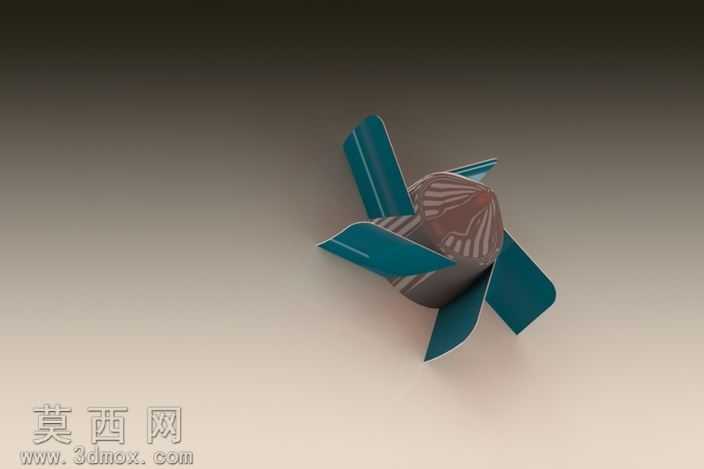

本模型采用SolidWorks完成全参数化三维建模，整体围绕轴流转桨式水轮机的核心桨叶组件展开设计，建模过程严格遵循水力机械的结构设计逻辑，先完成中心轮毂体的回转特征构建，通过旋转凸台命令生成流线型的轮毂基体，对轮毂与桨叶的衔接位置做平滑过渡处理，避免应力集中的结构缺陷。桨叶部分采用曲面建模思路，先绘制不同截面的翼型轮廓线，通过放样曲面命令生成单片桨叶的主体曲面，对桨叶的进水边、出水边做圆角修型处理，还原真实水力桨叶的流体力学外形，再通过圆周阵列命令生成均匀分布的五片桨叶，保证每片桨叶的安装角度、曲面曲率完全一致，符合转桨式水轮机的动平衡设计要求。材质渲染阶段，轮毂部分采用深灰色哑光金属材质，模拟铸钢轮毂的磨砂金属质感，调整材质的粗糙度、反射率参数还原真实金属的光影表现；桨叶部分采用亮蓝色高光工程塑料材质，搭配半透明的边缘反光效果，清晰区分桨叶与轮毂的结构边界，同时通过环境光遮蔽效果强化部件之间的装配层次感。结构设计上完整还原了轴流转桨式水轮机桨轴与轮毂的配合结构，预留了桨叶角度调节的装配间隙，可直观展示转桨部件的轴向传动逻辑，整体模型无多余碎面、破面问题，所有特征参数可编辑，可用于水轮机结构教学、水力部件方案展示、流体仿真前处理等场景，建模过程中对桨叶的曲面曲率做了连续性检查，保证曲面G2连续，避免后续仿真或加工过程中出现网格划分异常的问题，整体装配关系清晰，部件之间无干涉，完整呈现了轴流转桨式水轮机核心桨叶组件的结构形态。
