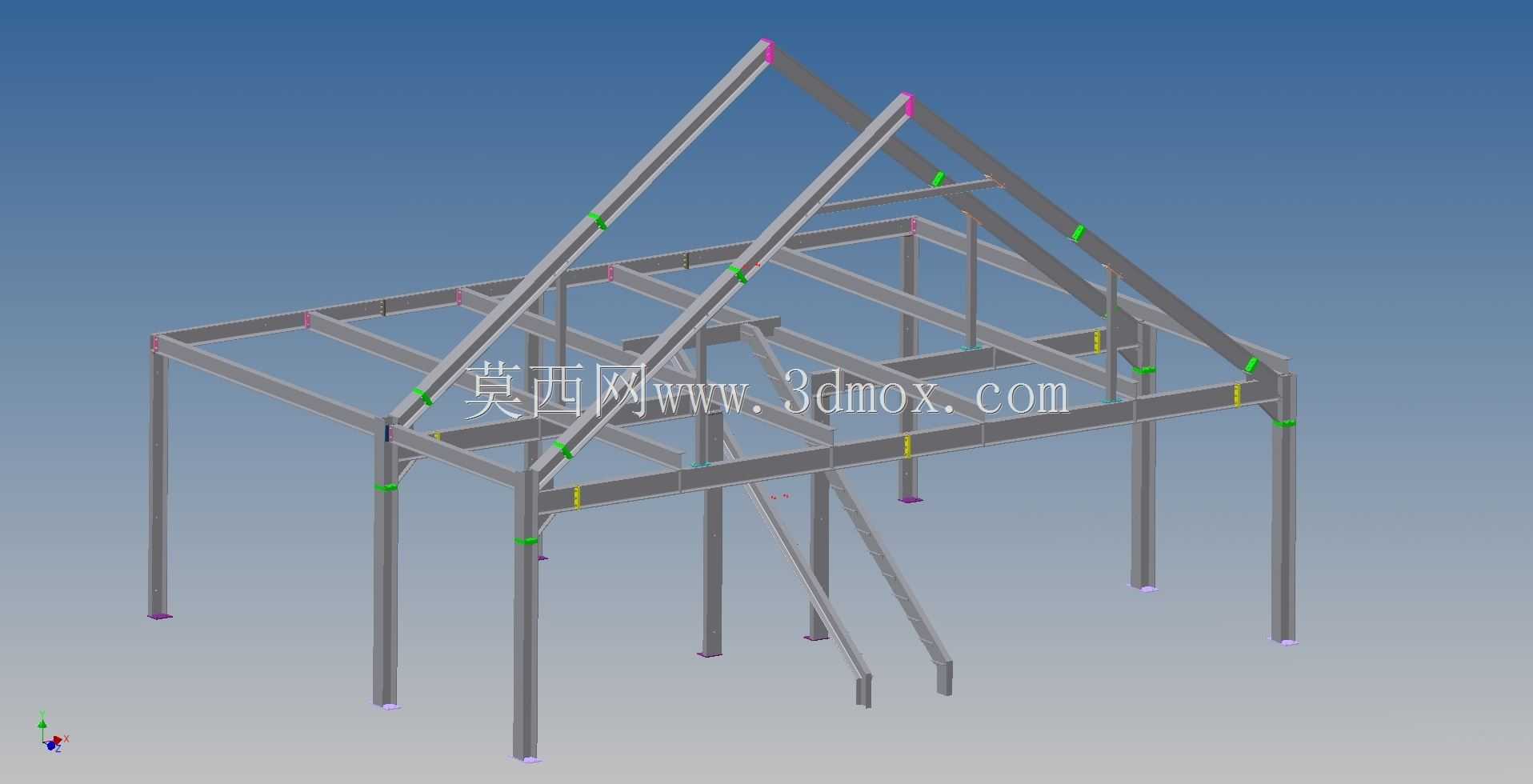

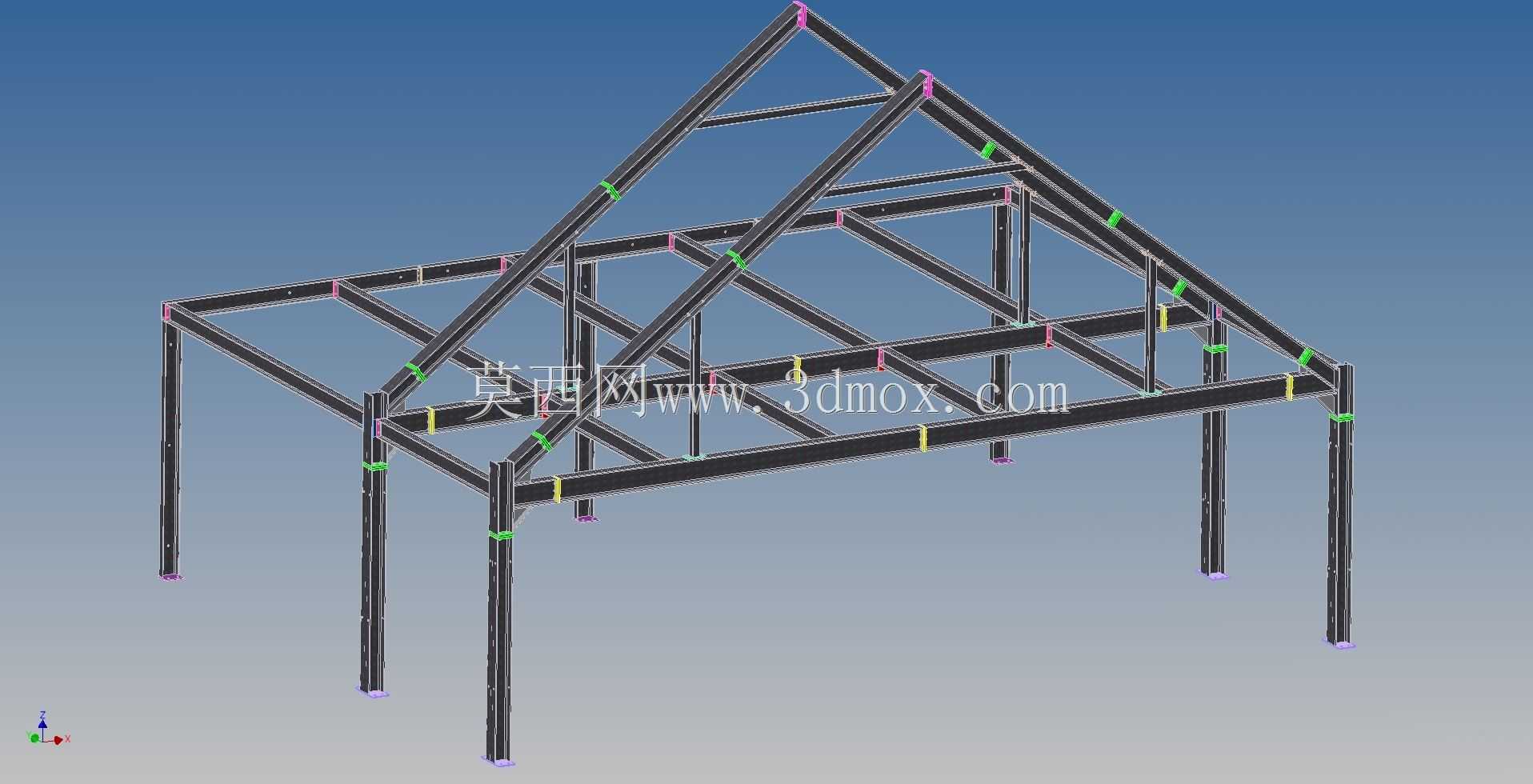

民用建筑坡屋顶内部钢结构框架

这套钢结构框架主要应用于民用自建房、小型商用建筑的坡屋顶内部阁楼搭建场景，区别于传统现浇混凝土阁楼的厚重施工模式，全钢构件的装配形式能大幅降低楼面荷载，同时缩短现场施工周期，适配多数低层建筑的顶层空间改造需求。从实际使用角度出发，这套框架同时承担两项核心功能：一是作为坡屋顶屋面的承重支撑结构，承接屋面瓦、防水层、保温层的全部静载，以及雨雪天气下的积雪、风压等动载荷；二是作为阁楼楼板的承载基体，在框架横梁上铺设楼承板或木质楼板后，即可形成可用的阁楼储物或办公空间，无需额外搭建独立的阁楼支撑体系。设计过程中优先考虑了构件的通用性与安装便捷性，所有竖向承重柱均采用等截面矩形钢管，柱脚预留与底部圈梁或预埋钢板连接的安装孔位，无需现场焊接即可完成柱体定位固定，降低现场施工对焊接作业的依赖。横向承重梁与竖向柱的连接节点采用标准化连接板设计，每处节点通过螺栓实现刚性连接，节点处的彩色标识对应不同规格的连接螺栓，现场安装时可通过标识快速匹配对应紧固件，避免错装漏装。坡屋顶的屋架部分采用三角形稳定结构，斜梁与水平横梁之间设置多道横向系杆，系杆与斜梁的连接点位置经过受力核算，对应屋面檩条的安装点位，后续铺设屋面檩条时可直接在预留点位固定，无需额外在斜梁上钻孔定位。考虑到建筑内部的管线布设需求，部分横梁腹板处预留了穿线孔洞，可直接穿过电气管线与小型通风管道，避免后期开孔破坏构件的受力结构。安装边界方面，这套框架的竖向柱间距适配常规民用建筑的开间尺寸，柱底安装面要求水平度误差不超过千分之二，避免柱体受偏载产生弯曲应力；坡屋顶斜梁的上端交汇于屋脊处的中心主梁，屋脊主梁的安装标高需匹配建筑屋面的设计坡度，确保后续屋面铺设后坡度均匀，不会出现积水隐患。所有钢构件的连接节点均预留了调节余量，现场安装时可根据土建施工的微小误差进行微调，无需对构件进行二次切割加工，适配多数非标准化土建施工的现场条件。构件表面的涂装采用常规防锈处理，安装完成后可根据室内装修需求直接覆盖装饰面层，也可裸露作为工业风装修的结构展示部分。从受力逻辑来看，整套框架的载荷传递路径清晰，屋面载荷通过斜梁传递至横向主梁，再通过竖向柱传递至建筑底部的承重结构，阁楼楼面的载荷直接通过横梁传递至柱体，各构件的受力方向单一，避免了复杂应力下的结构失效风险。在实际选型应用中，可根据建筑的实际开间尺寸、阁楼设计载荷调整对应构件的壁厚规格，这套三维模型的参数化结构可快速修改构件截面参数，适配不同载荷等级的使用需求，无需重新搭建整体框架结构。
