剖分式带安装底座滑动轴承座结构

在各类通用机械设备的轴系布局中，这类剖分式带座滑动轴承的应用覆盖了从输送线、小型机床辅机到农用传动装置的诸多场景，核心作用是为旋转轴提供径向支撑，同时约束轴的径向跳动幅度，避免轴在高速或带载运转时因挠曲变形、振动冲击出现轴颈磨损甚至断裂的问题。不同于整体式轴承座，这款剖分结构的设计核心是解决大直径轴、带中间台阶轴的装配难题——安装时无需从轴端逐一套入支撑件，只需将轴吊装就位后，扣合上轴承盖、拧紧紧固件即可完成装配，后期维护更换轴瓦时也不用拆卸轴端的联轴器、带轮等传动部件，大幅降低了产线停机维护的工时成本。

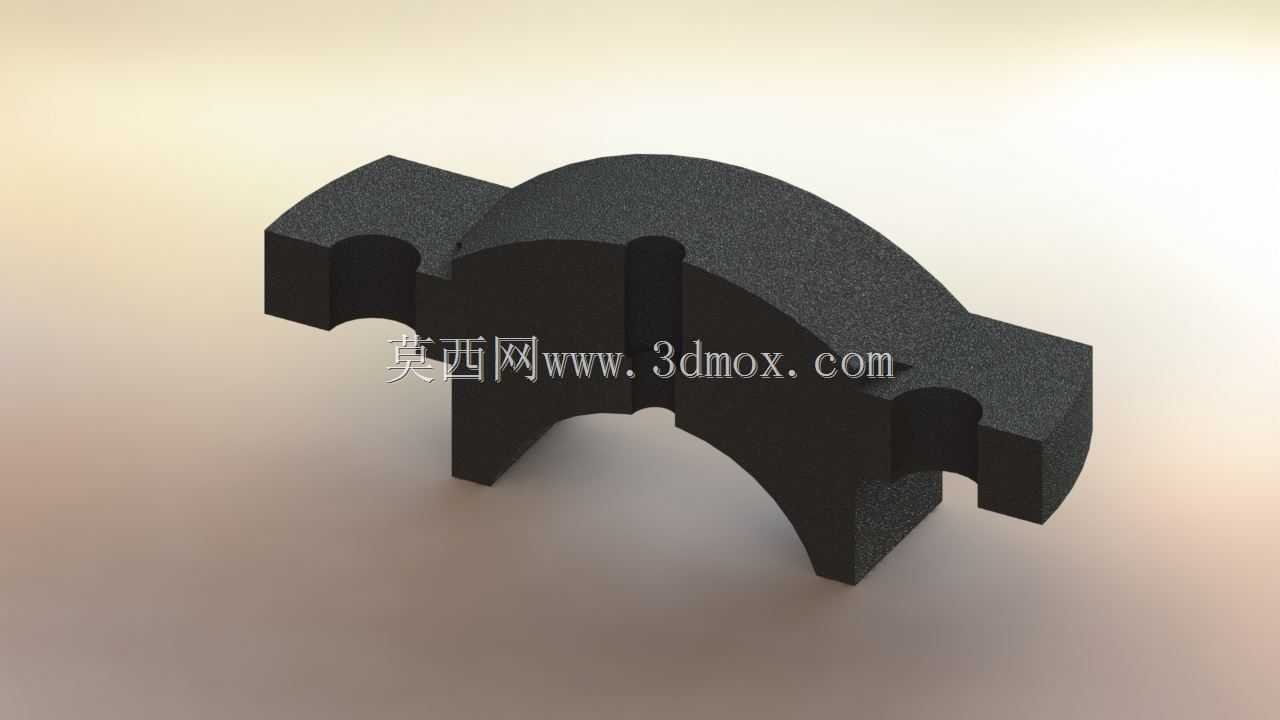

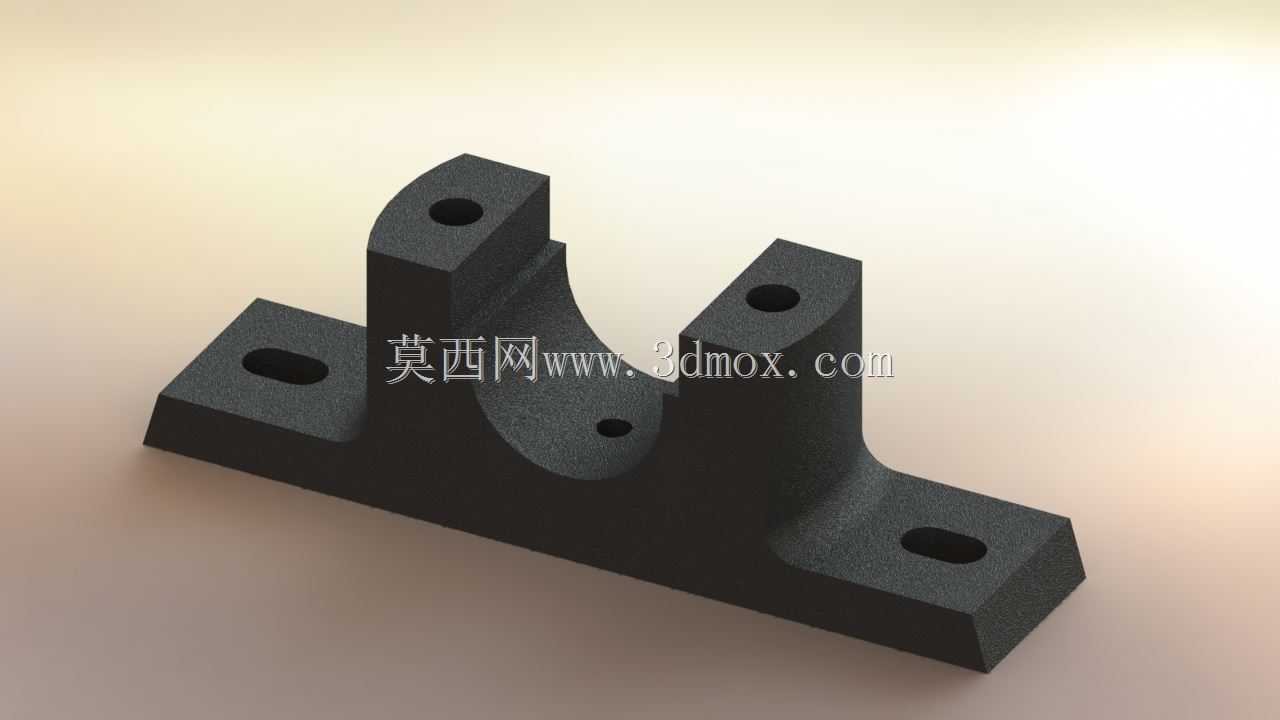

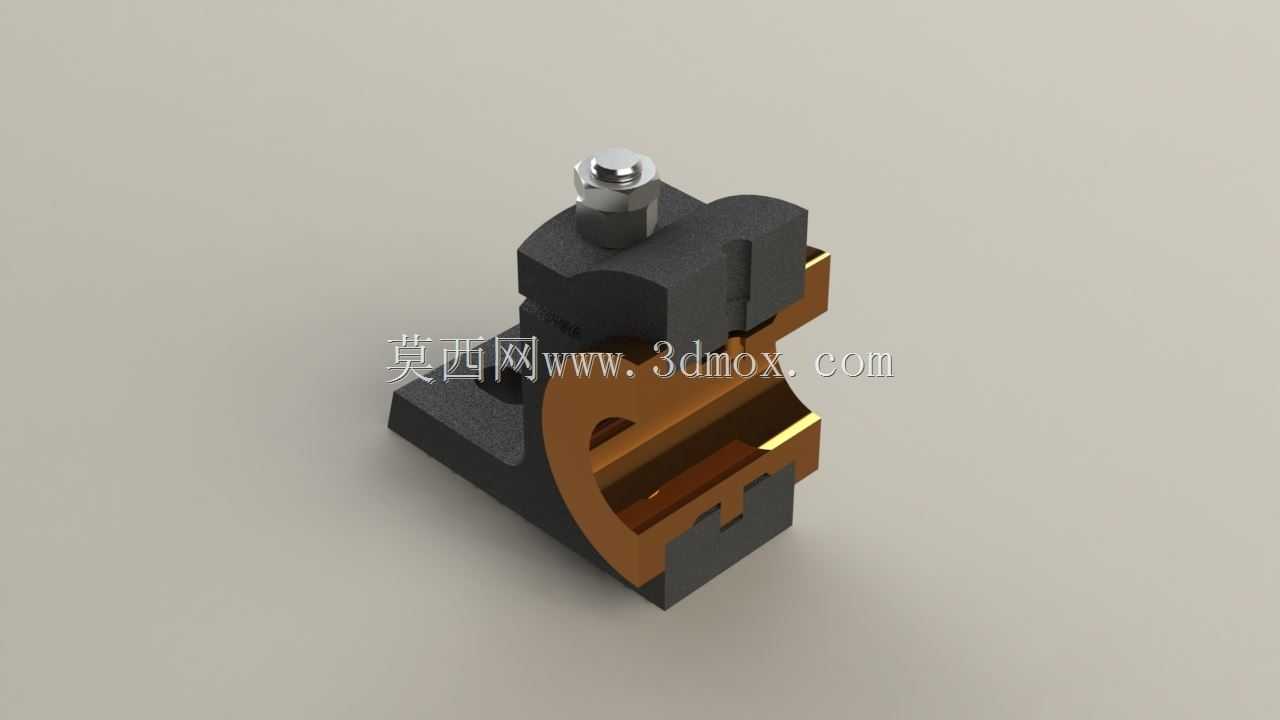

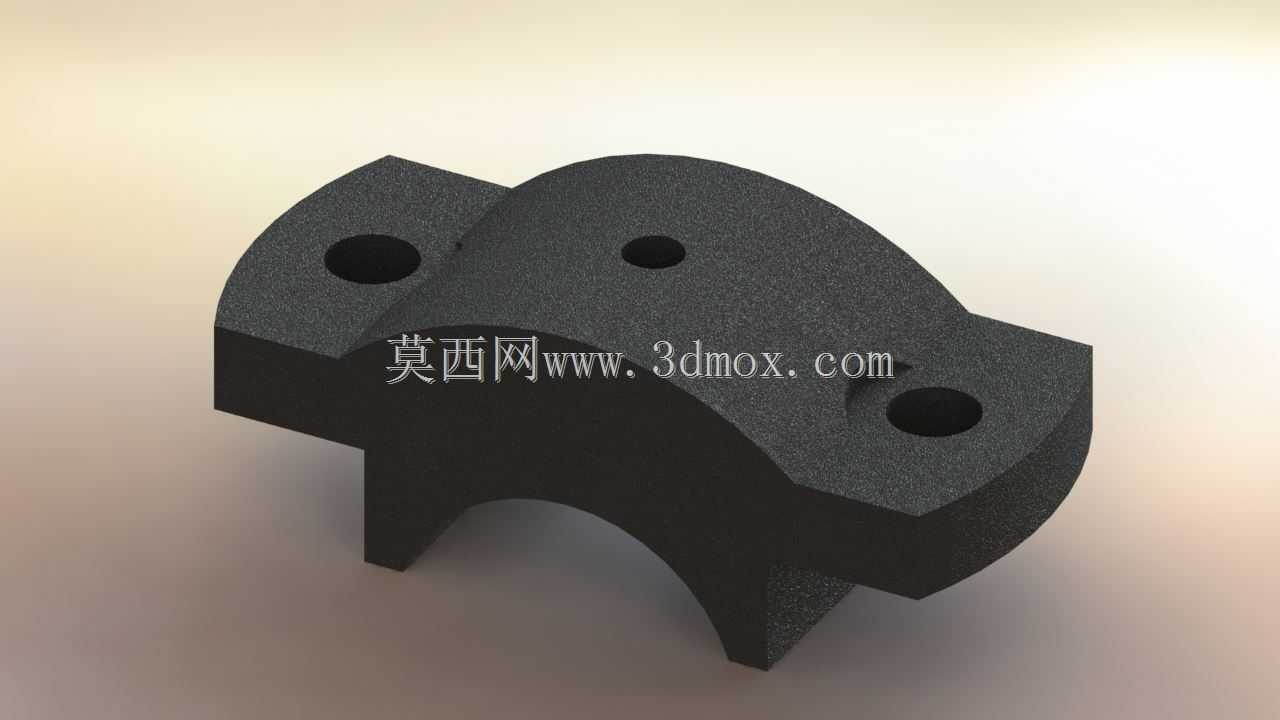

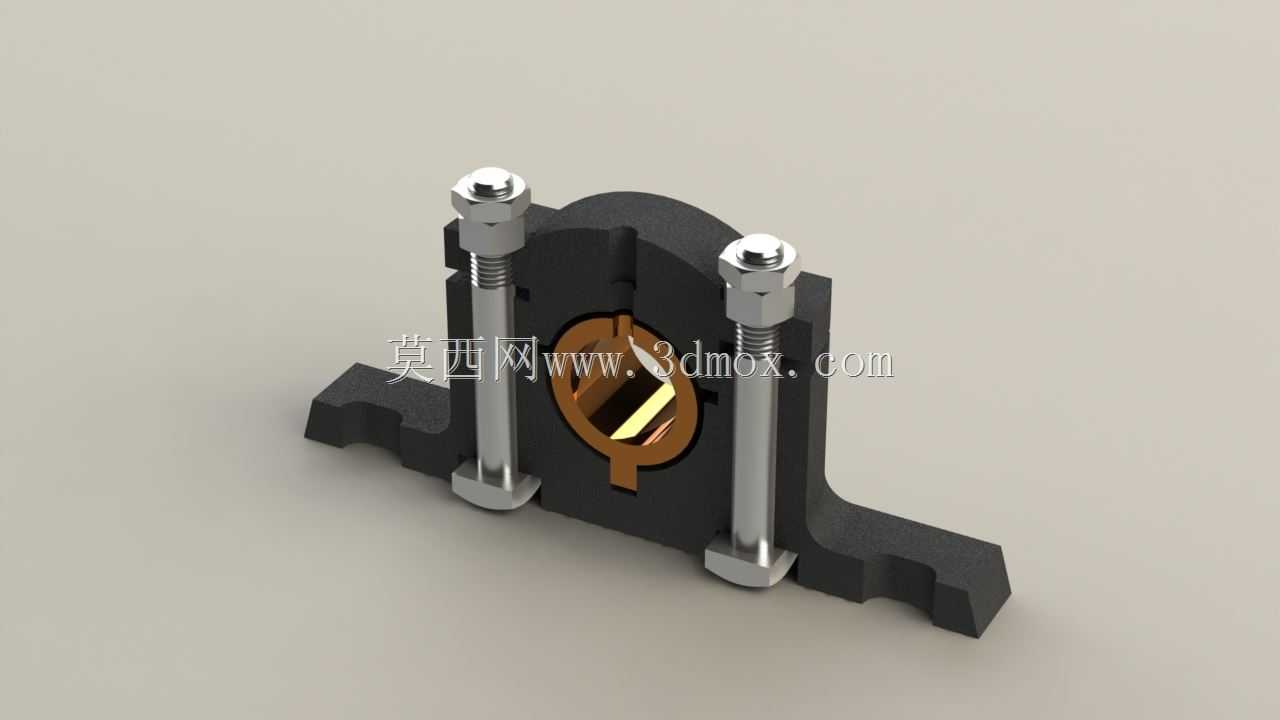

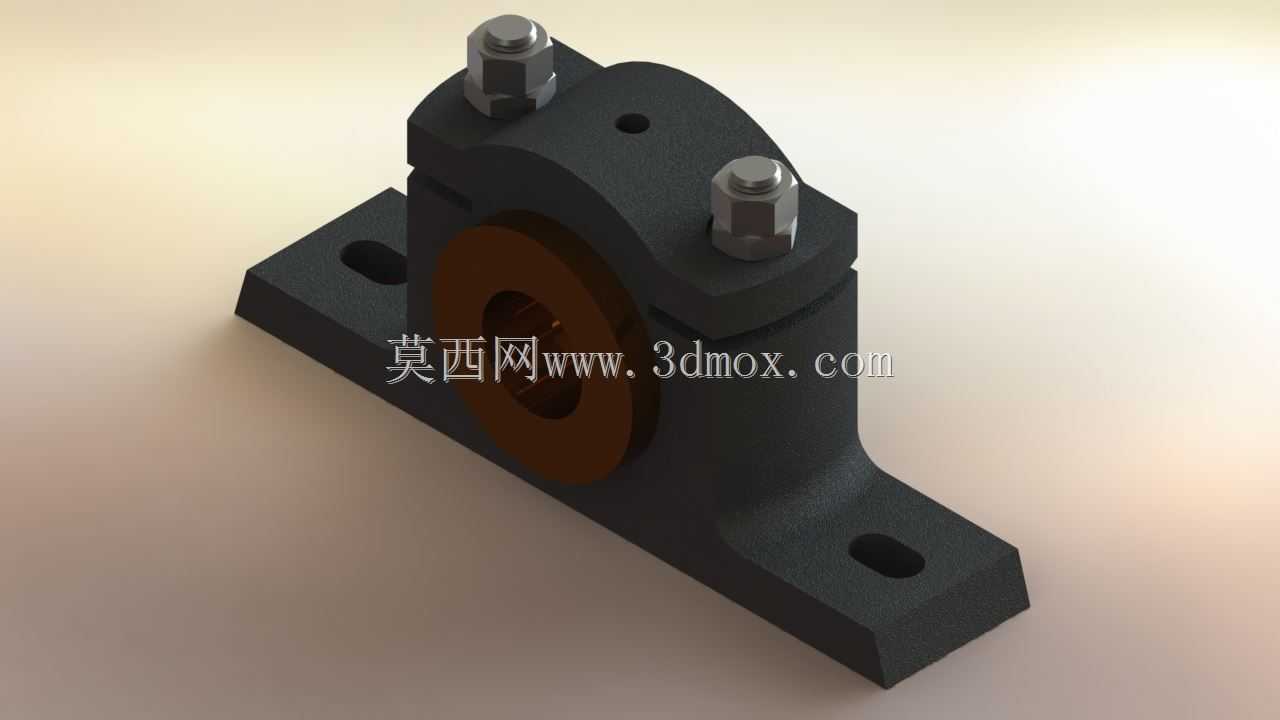

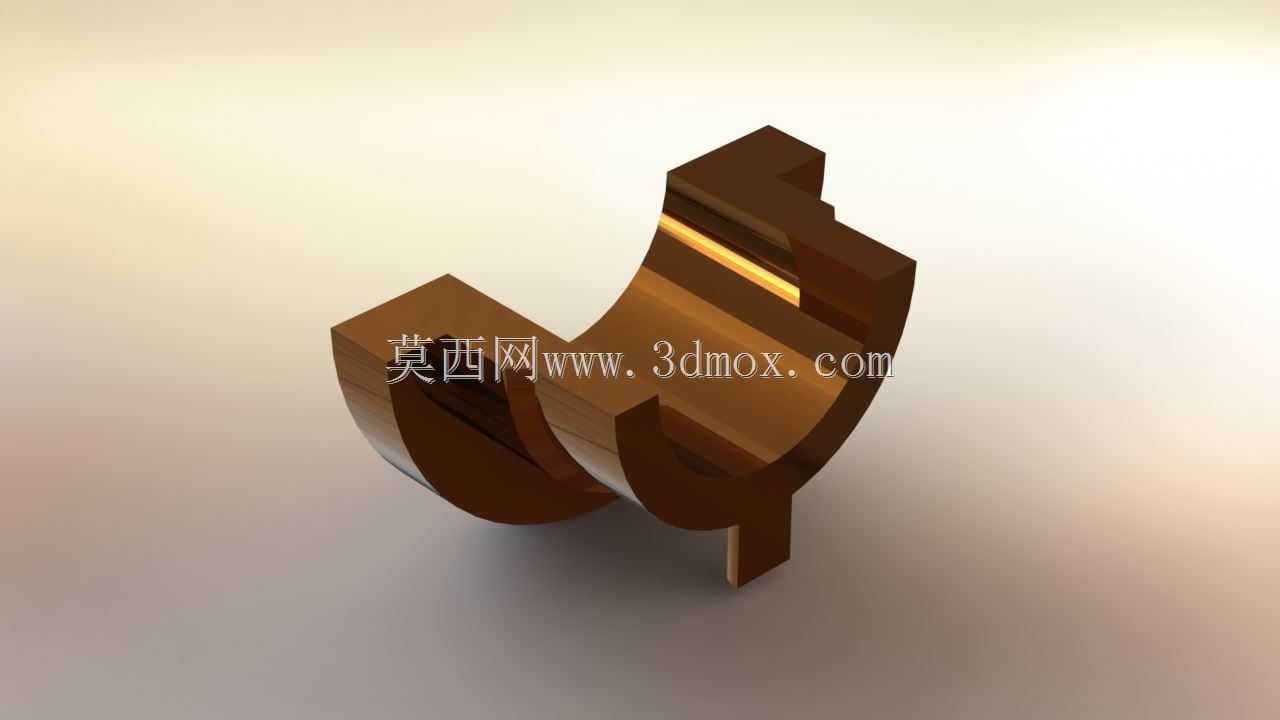

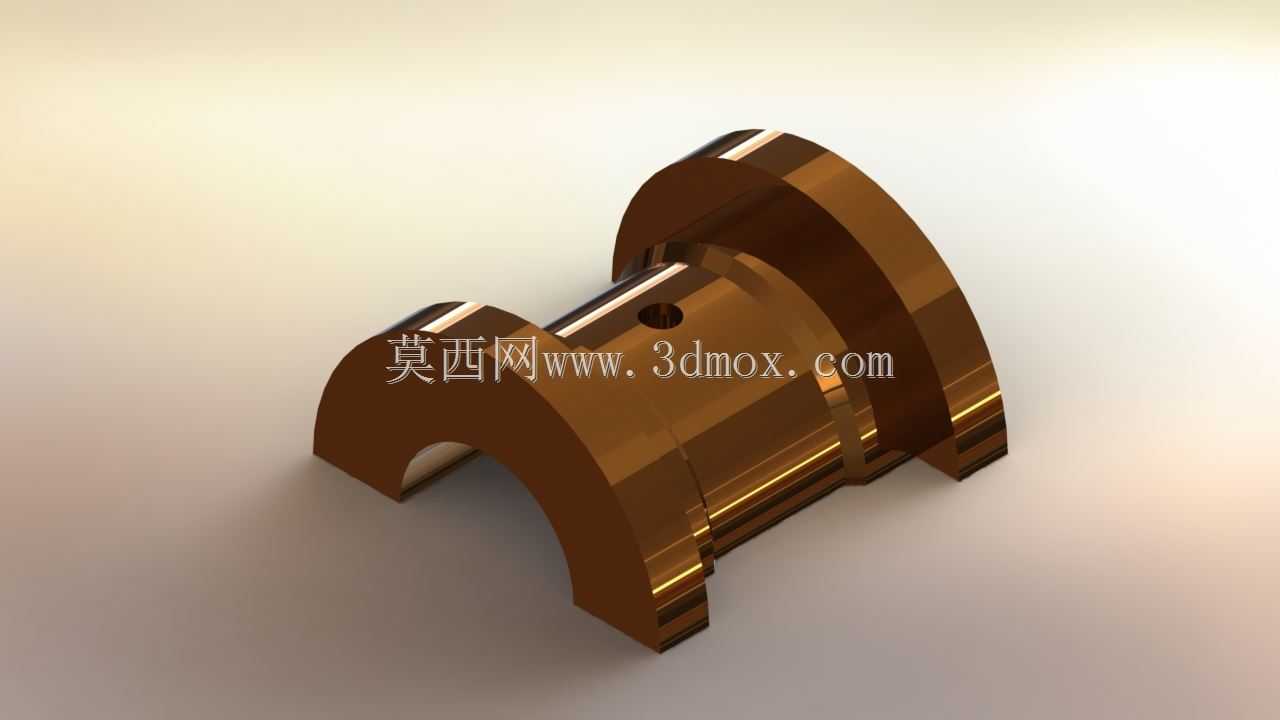

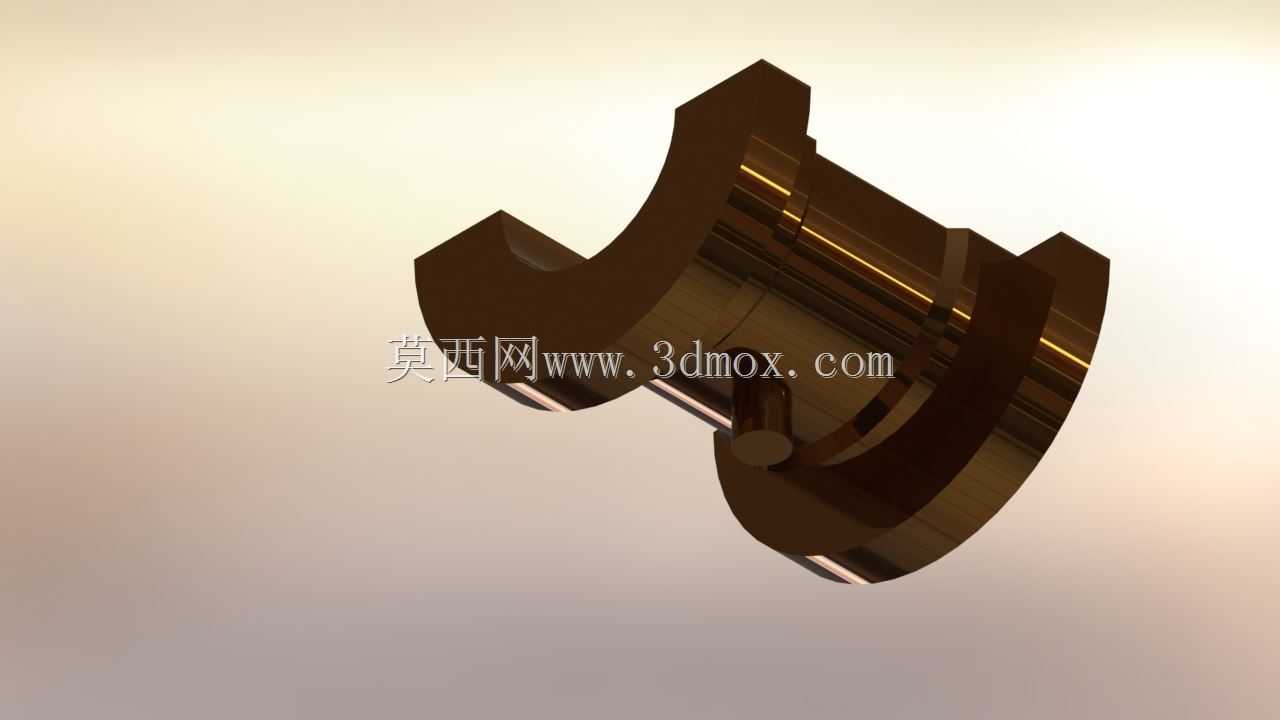

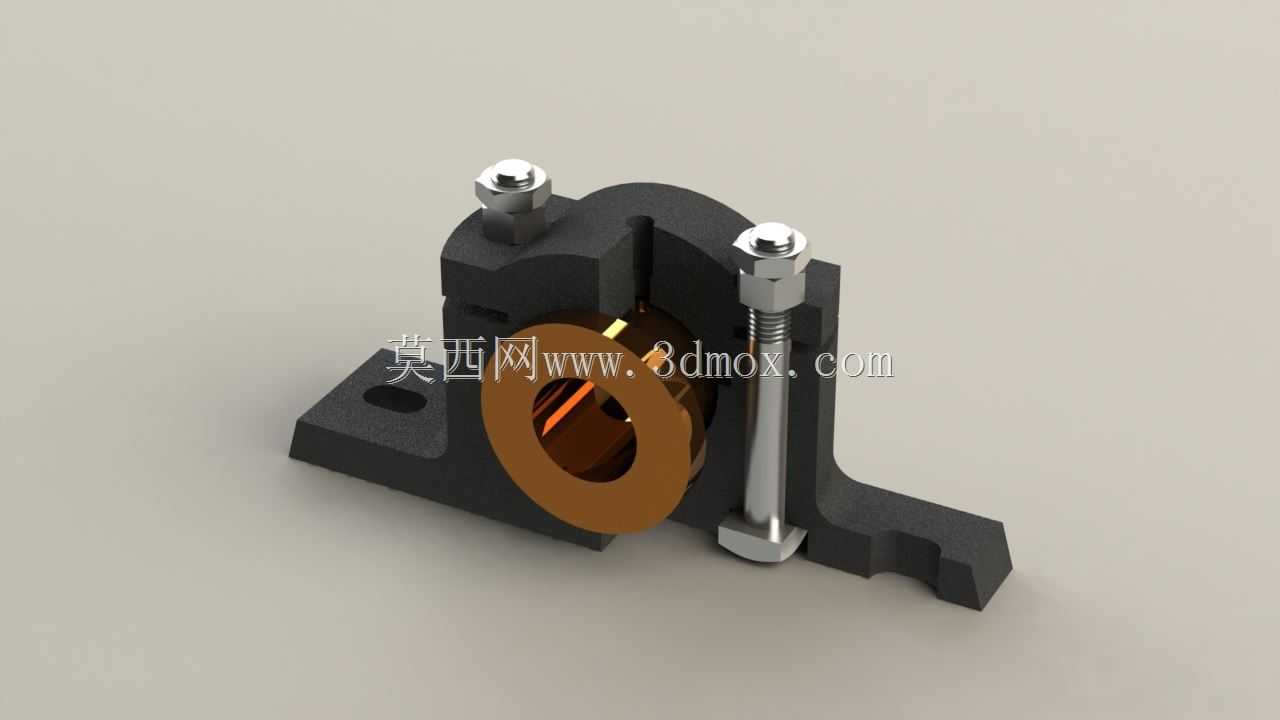

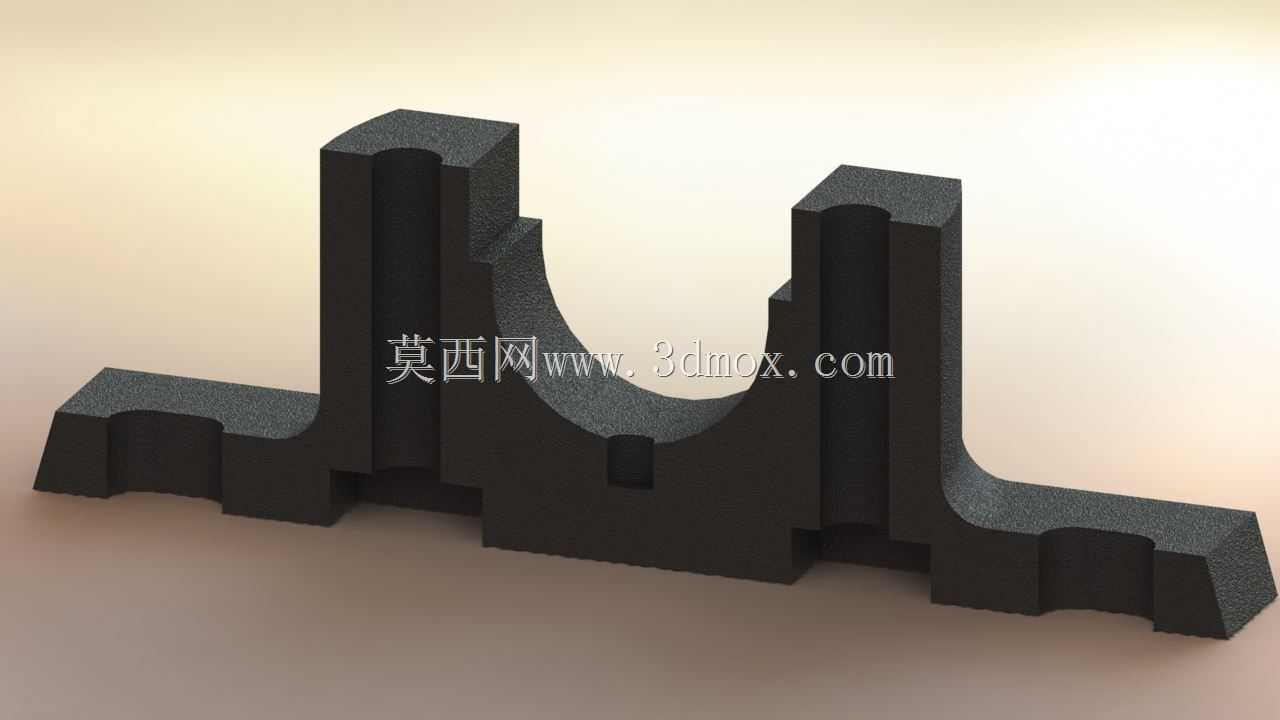

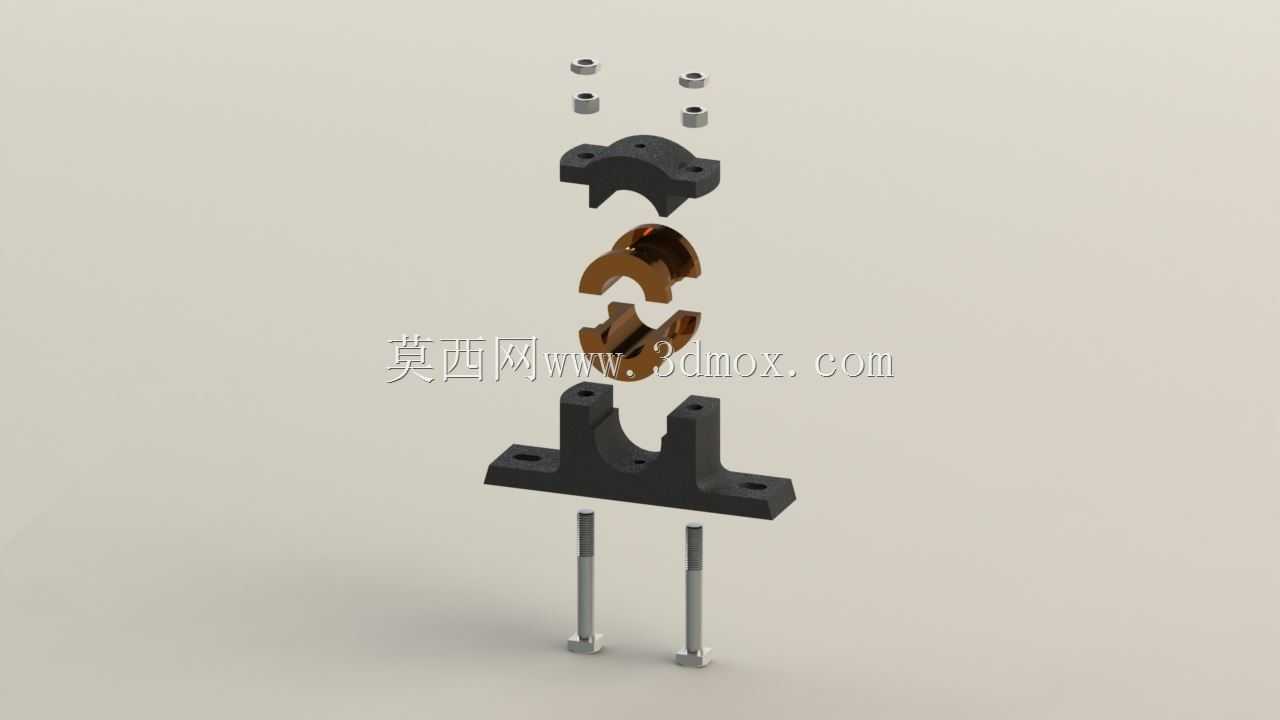

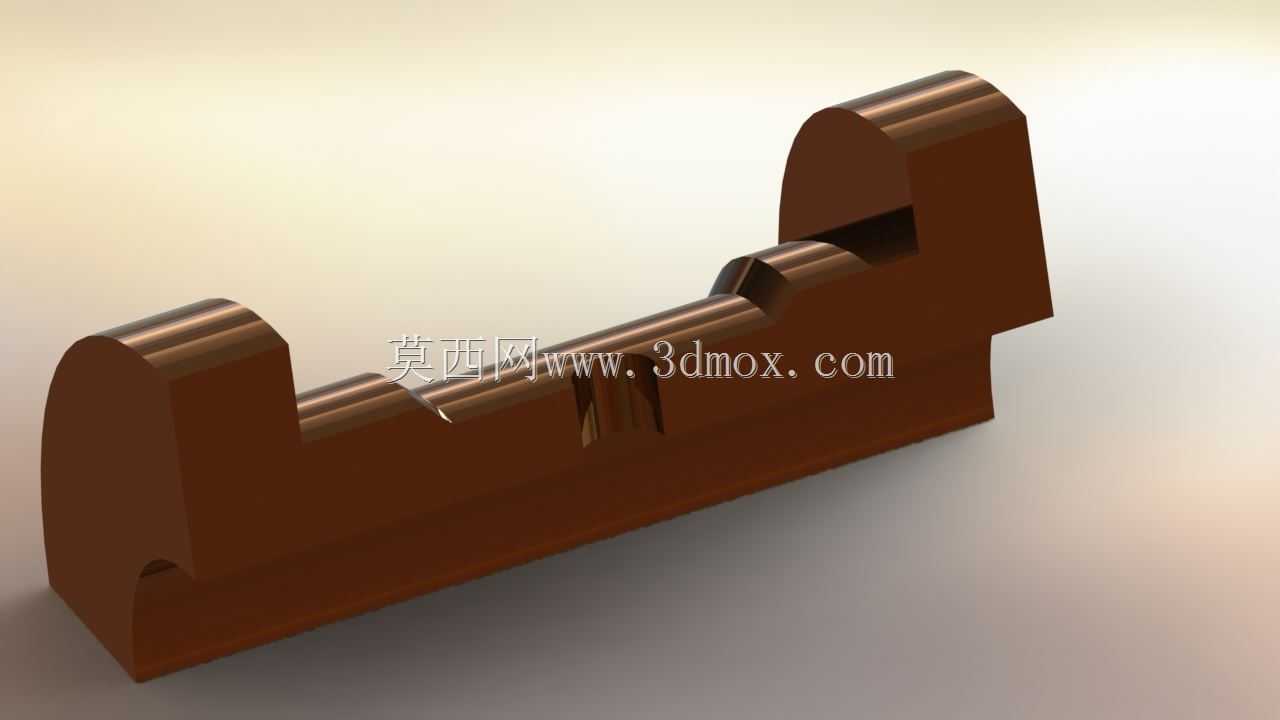

从结构设计逻辑来看，底座采用一体式铸铁铸造结构，两侧延伸出带长圆形安装孔的支脚，长圆孔的设计是为了抵消安装基座的加工误差，允许安装时沿轴的垂直方向做小范围位置调整，避免因基座孔位偏差导致轴承座强行安装后出现内应力，长期运转引发底座开裂。底座与上盖的结合面采用精加工平面贴合，配合两个对角布置的六角头螺栓实现锁紧，螺栓预紧力的设计经过载荷校核，既可以保证轴瓦在受到径向冲击载荷时上下盖不会出现错位分离，又不会因预紧力过大压碎轴瓦内衬。轴承内孔镶嵌的铜质轴瓦是核心承载部件，轴瓦内孔与轴颈采用间隙配合，配合间隙根据常用的中低速运转工况设定，既可以保证润滑油膜的形成，又不会因间隙过大导致轴运转时出现过大的跳动量。

实际选型安装时，需要明确几个关键边界：底座的安装孔中心距要与设备基座的预埋螺栓孔距匹配，支脚的厚度决定了安装时螺栓的规格选择，过长的螺栓会导致支脚被压溃，过短则无法提供足够的锁紧力；轴承内孔的直径要与所支撑的轴颈尺寸公差匹配，通常轴颈的加工精度要达到IT7级，表面粗糙度不高于Ra1.6，才能保证轴瓦的使用寿命；轴承座的中心高是关键安装尺寸，直接决定了轴系的中心高度，在多轴承支撑的长轴布局中，所有轴承座的中心高公差要控制在0.05mm以内，否则会出现轴的挠曲附加载荷，引发轴承过早磨损。

在不同的应用场景下，这类轴承座的适配性也有差异：在粉尘较多的矿山输送设备中使用时，需要在轴承两端加装密封端盖，避免粉尘进入轴瓦结合面造成磨粒磨损；在有连续润滑需求的工况下，可以在上盖预留的注油孔位置加装油杯，定期注入润滑脂来维持摩擦面的油膜；在有轴向载荷的工况中，还需要配合轴肩或者轴向定位套来限制轴的轴向窜动，因为这类径向滑动轴承本身不具备轴向承载能力，强行承受轴向力会导致轴瓦端面快速磨损。

建模过程中，这类零件的结构处理需要注意铸造工艺的合理性：所有转角位置都要设置铸造圆角，避免应力集中；底座的非加工面要预留拔模斜度，方便铸造脱模；安装孔的沉头深度要与螺栓头的高度匹配，保证螺栓锁紧后头部不会突出支脚表面；上下盖的结合面要设置定位销孔，保证反复拆装后轴承内孔的圆度不会出现偏差，避免合盖后内孔出现错边导致轴无法正常穿入。很多新手建模时容易忽略螺栓孔的间隙设计，把螺栓孔直径做成与螺栓公称直径一致，实际装配时会因为铸造误差、加工误差导致螺栓无法顺利穿入，通常螺栓孔直径要比螺栓公称直径大1-2mm，给装配留出调整余量。

从实际使用的失效案例来看，这类轴承座最常见的损坏形式有三种：一是安装时螺栓预紧力不均匀，导致上下盖结合面出现缝隙，运转时粉尘进入磨损轴瓦；二是底座安装面与基座贴合不牢，运转时出现微动磨损，导致螺栓松动引发振动；三是润滑不及时，轴瓦与轴颈出现干摩擦，导致轴瓦烧蚀、抱轴。这些问题在设计阶段其实可以通过结构优化规避，比如在结合面加工密封槽加装密封垫，在底座支脚位置设置防滑纹增加贴合摩擦力，在上盖预留的注油孔位置设计油槽，让润滑脂可以均匀分布到整个轴瓦摩擦面。
