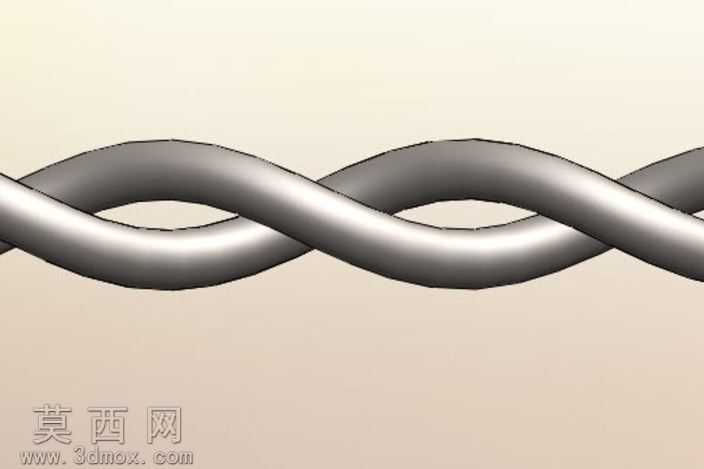

双股互扭绞合线缆结构三维设计

本作品为双股互扭绞合线缆结构的三维建模成果，建模阶段以参数化设计思路为核心，首先在三维草图环境中构建两条相位差180度的螺旋引导路径，通过调整螺旋路径的导程参数控制扭绞的疏密程度，同时预留路径端点的位置约束接口，可通过修改两端控制点的相对距离快速调整整段扭线的整体长度，也可通过增减螺旋圈数参数适配不同的使用长度需求，无需重新绘制基础路径即可完成模型变体调整。建模过程中以扫描特征为核心构建主体结构，首先绘制圆形截面轮廓，将轮廓分别沿两条螺旋引导路径进行扫描生成单股线体，在扫描过程中开启轮廓随路径扭转的约束选项，保证单股线体的截面始终与螺旋路径的法向保持垂直，避免扫描过程中出现截面畸变、棱角错位的问题，同时对两股线体的接触位置进行干涉检查，通过微调截面直径与螺旋导程的参数匹配度，既保证两股线体呈现自然贴合的互扭状态，又避免出现实体重叠的建模错误。材质与渲染阶段，为线体赋予哑光金属材质，调整材质的粗糙度参数模拟金属线材表面的细微拉丝质感，设置环境光的漫反射角度，让扭绞形成的螺旋凹槽处呈现自然的明暗过渡，突出扭线结构的立体螺旋形态，背景采用低饱和度的浅米色纯色背景，避免多余元素干扰结构展示，同时添加柔和的地面反射效果，提升渲染图的真实感。结构设计上，该扭线模型可适配多种使用场景，既可以作为安全线、螺栓装配的防松锁线使用，也可通过修改截面形状、材质参数调整为双绞线电缆、扭绞绳索等不同用途的结构模型，模型的参数化设置支持快速修改扭绞股数、截面尺寸、螺旋角度等核心参数，可快速衍生出三股扭绞、多规格线径的变体模型，适配不同的机械装配、产品设计场景需求，建模过程中对所有特征进行了参数化命名与分组，方便后续使用者快速定位可修改的参数项，降低模型二次调整的操作门槛。
