卧式40升工业储气罐体三维设计

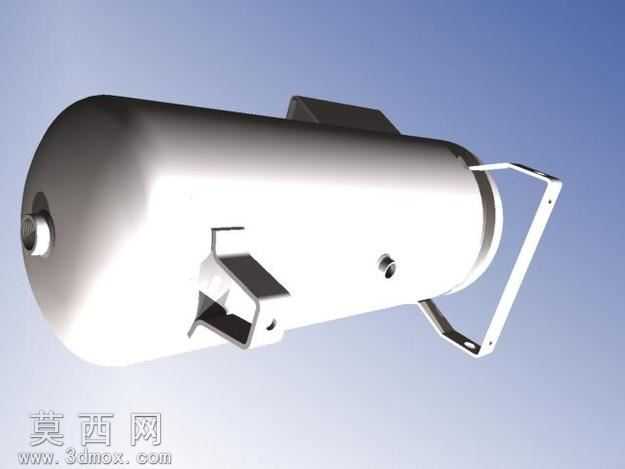

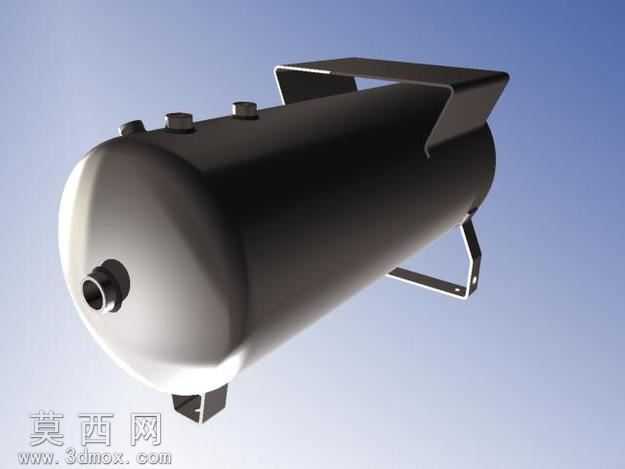

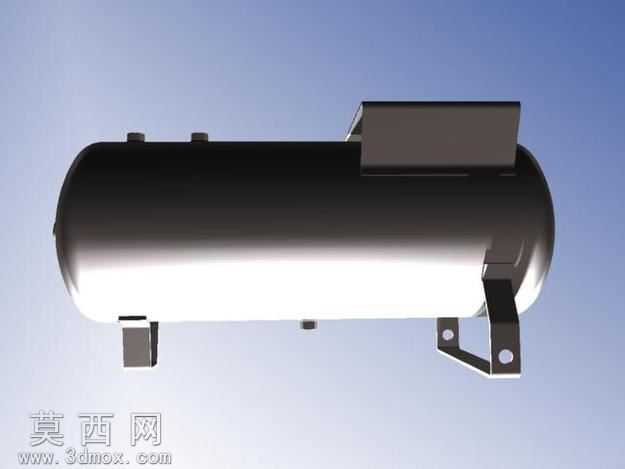

本作品为卧式40升储气罐体的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全尺寸结构搭建，首先以回转体特征构建罐体核心筒体部分，通过精准的曲面放样与实体抽壳命令，控制筒体壁厚均匀一致，保证罐体承压结构的合理性。两端封头采用标准椭圆形封头结构，通过旋转凸台特征生成后与筒体进行布尔合并，衔接处做圆角过渡处理，避免应力集中问题的出现。罐体顶部的三个接口采用拉伸凸台与异形孔向导命令制作，分别匹配不同口径的管路连接需求，接口端面添加密封槽结构细节，还原实际工业产品的装配要求。罐体端部的进出气接口做了外螺纹结构建模，螺纹牙型符合通用管螺纹标准，可直接用于后续装配干涉检查。罐体外部的安装支架采用钣金模块设计，通过基体法兰、边线法兰、折弯命令一体成型，支架上的安装孔位做了沉头处理，支架与筒体的连接位置添加焊接坡口细节，还原真实焊接装配的工艺特征，支架的弯折角度经过力学角度校核，保证罐体卧式放置时的支撑稳定性。材质渲染阶段，罐体主体赋予哑光金属碳钢材质，调整材质的粗糙度与反射参数，还原工业碳钢罐体经喷砂处理后的真实质感，支架部分采用同系金属材质但适当提高粗糙度，区分焊接构件与筒体主体的表面处理差异，背景采用渐变天蓝色环境光，添加柔和的环境 occlusion 效果，突出罐体的金属立体感与结构轮廓。设计过程中严格参考小型卧式储气罐的行业通用规范，对罐体的接口布局、支架安装位置做了优化调整，所有特征参数均可编辑，可直接用于工程图导出、装配仿真、承压模拟分析等后续工作，模型结构完整无破面，细节还原度高，能够满足工业设计展示、结构教学演示、产品方案迭代等多场景的使用需求。
