直列四缸发动机缸体结构三维设计作品

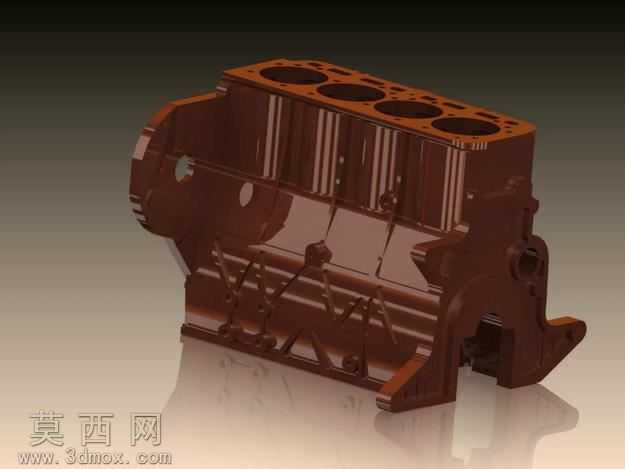

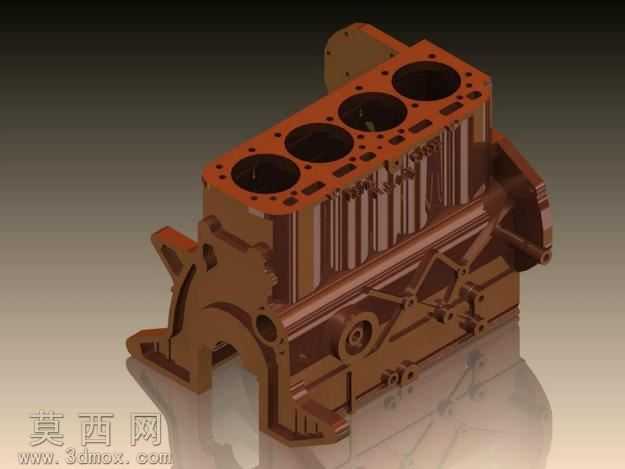

本作品为直列四缸发动机缸体的三维建模设计成果，建模阶段严格遵循内燃机缸体的实际工程结构逻辑，以SolidWorks为核心建模工具，采用自底向上与自顶向下结合的建模思路：首先搭建缸体整体轮廓基准面与基准轴，确定四个气缸孔的同轴度、缸心距等核心装配尺寸，确保各缸排布符合直列引擎的布局规范。建模过程中对缸体的细节结构进行了完整还原，包括气缸套安装位、曲轴箱腔体结构、主轴承座定位结构、缸盖螺栓连接孔位、冷却水道预留腔体、润滑油道走向空腔、发动机悬置安装凸台、侧边附件安装定位面等结构，所有特征均采用参数化建模方式绘制，关键尺寸添加几何约束与尺寸约束，保证模型可编辑性与结构合理性，避免出现非流形几何、破面等建模问题。材质与渲染阶段，针对铸铁缸体的材质特性调整材质参数，还原铸铁金属特有的深棕金属质感，添加适度的表面粗糙度参数模拟铸造缸体的表面肌理，同时调整场景光照为柔和的侧上方主光源搭配底部补光，弱化生硬阴影，突出缸体外部加强筋的结构走向、腔体凹凸层次与安装凸台的轮廓细节，渲染输出的效果图清晰展现缸体的整体形态与结构特征。设计过程中重点考量缸体的结构合理性：直列四缸的排布方式保证了引擎运转的平衡性，缸体外壁设置的纵横交错加强筋结构，在不额外增加过多壁厚的前提下提升缸体整体结构刚度，降低引擎运转过程中的形变风险；曲轴箱的腔体结构预留了曲轴运动的足够空间，各安装孔位的位置与尺寸均参考通用小排量四缸引擎的装配规范设计，冷却水道与润滑油道的腔体布局兼顾散热效率与润滑路径的合理性，整体模型完整还原了四缸发动机缸体作为引擎核心基座的结构特点，清晰展现了内燃机核心部件的结构逻辑与设计要点。
