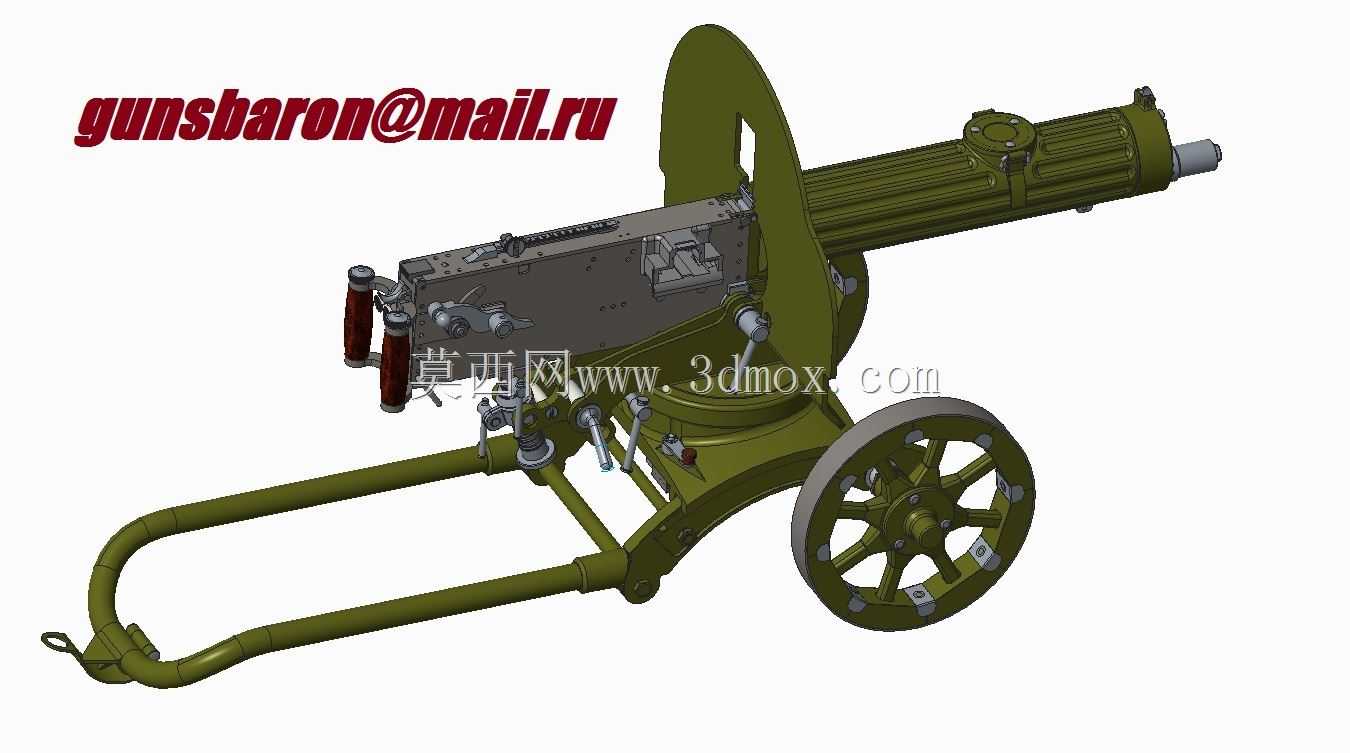

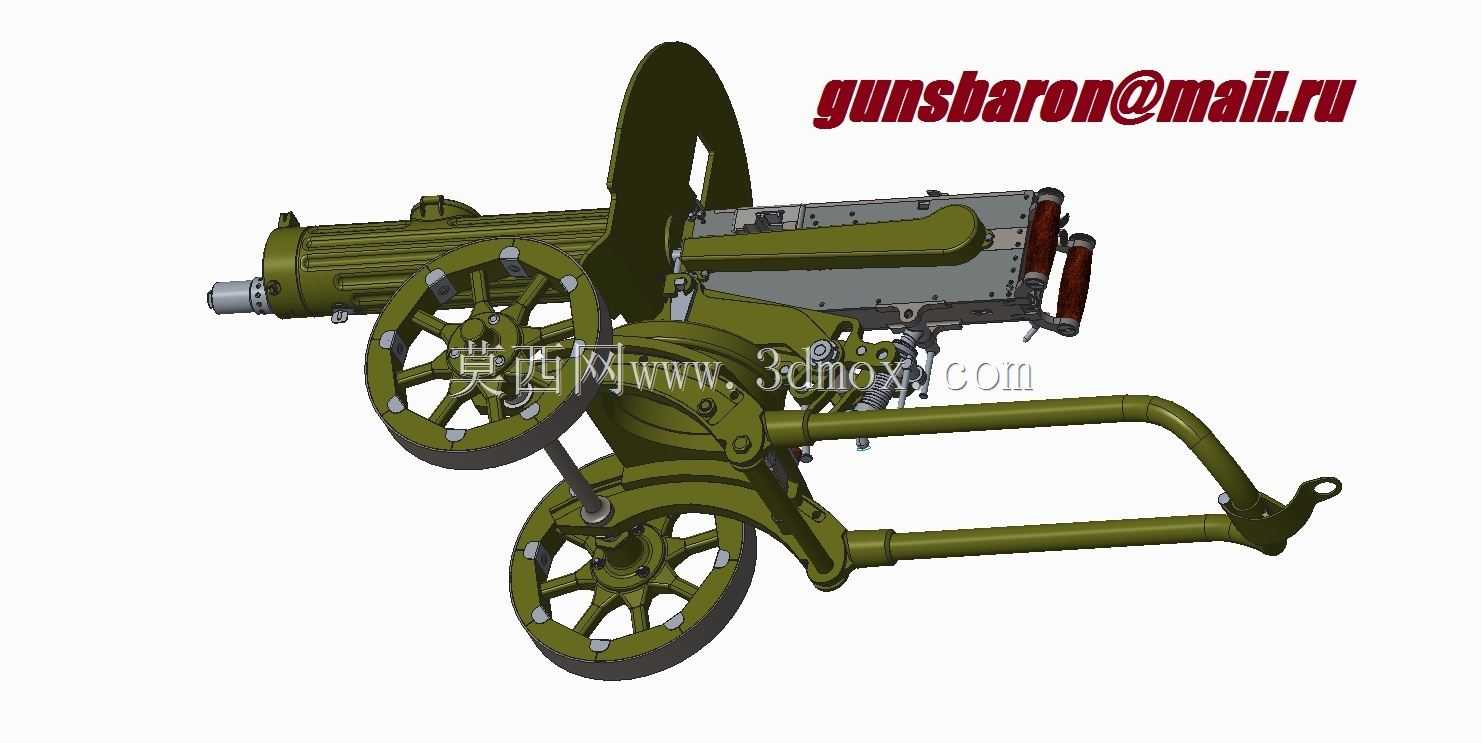

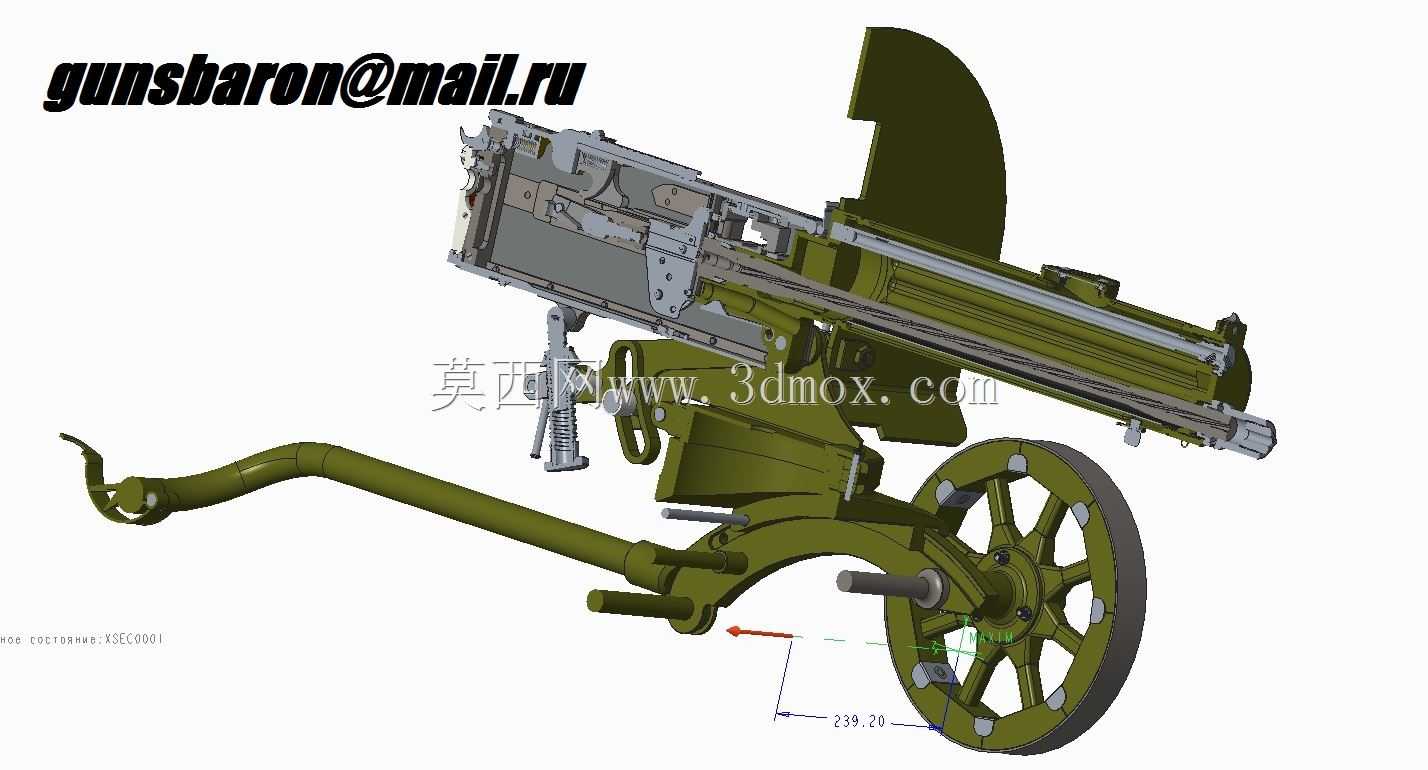

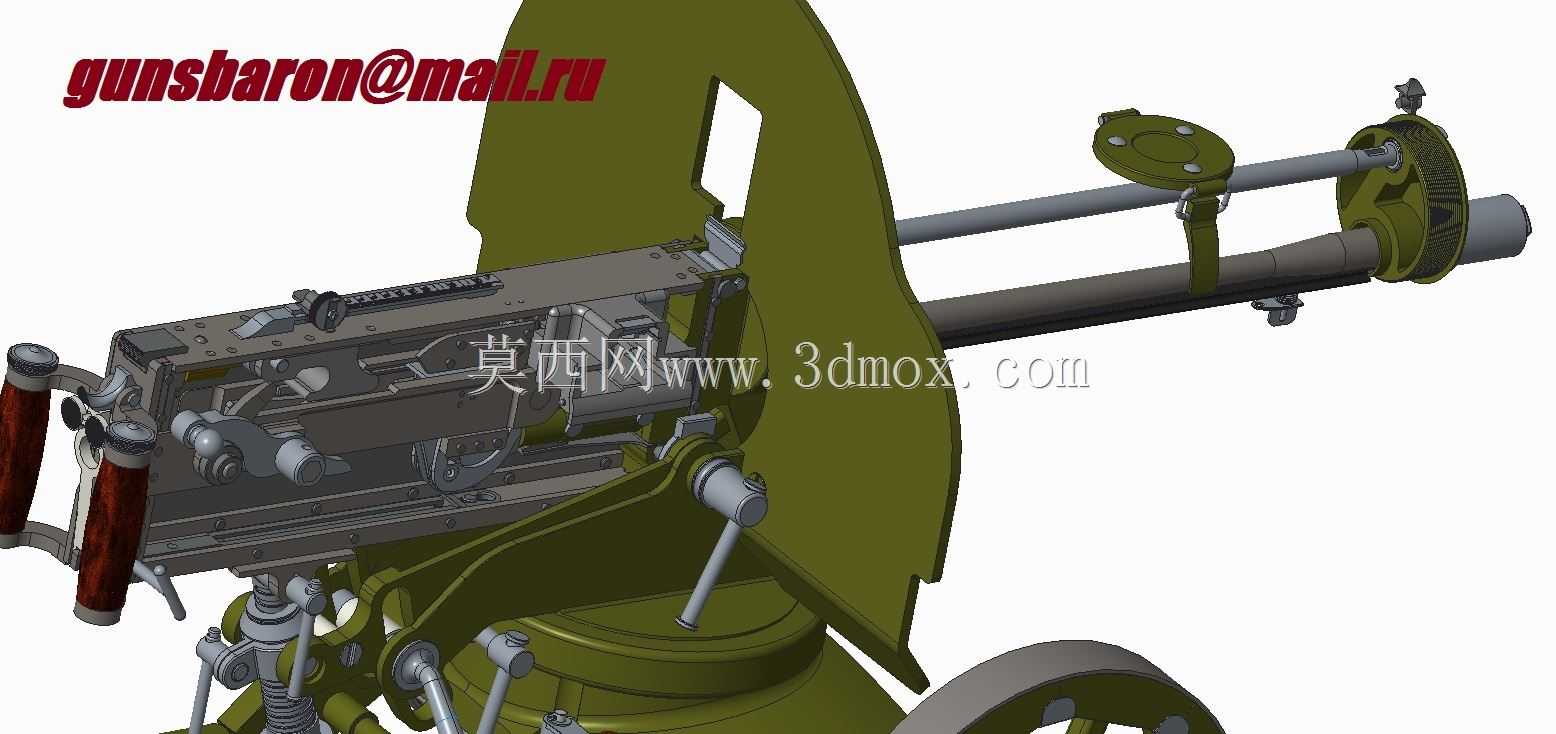

带轮式拖架的马克沁重机枪全结构

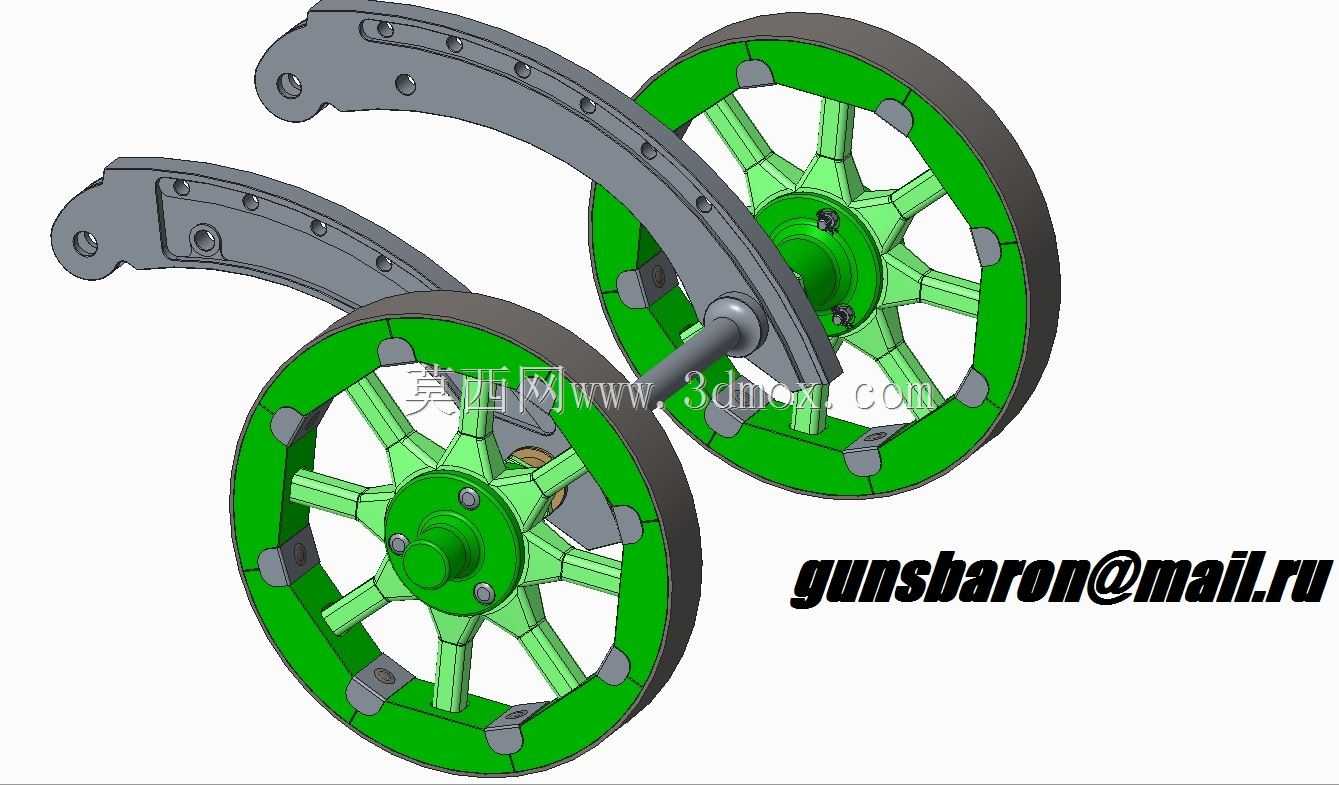

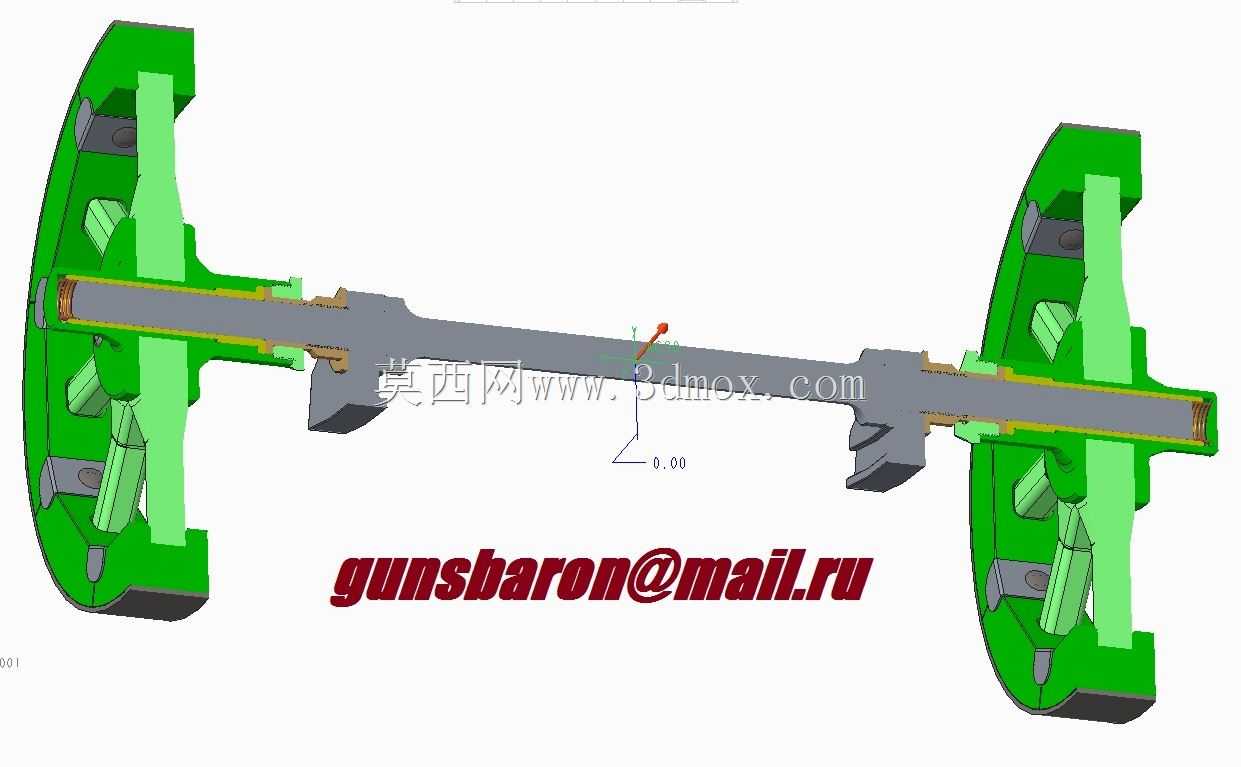

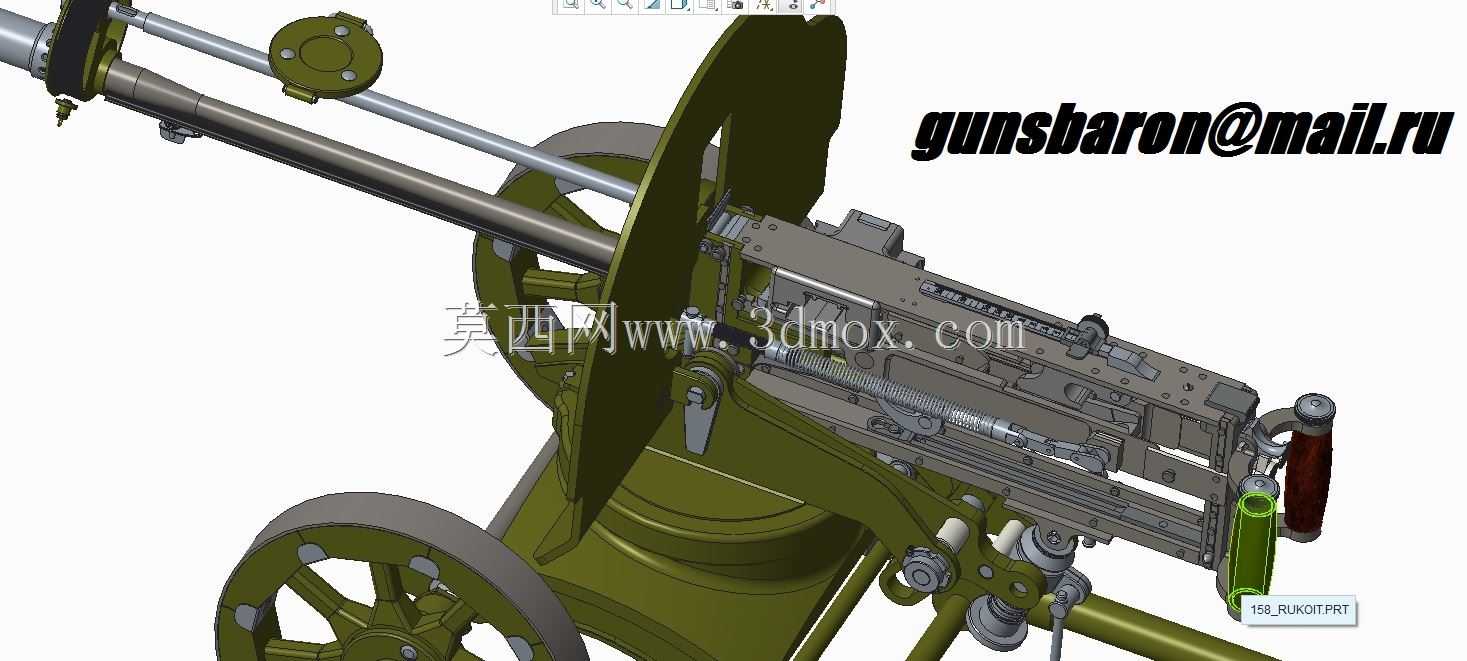

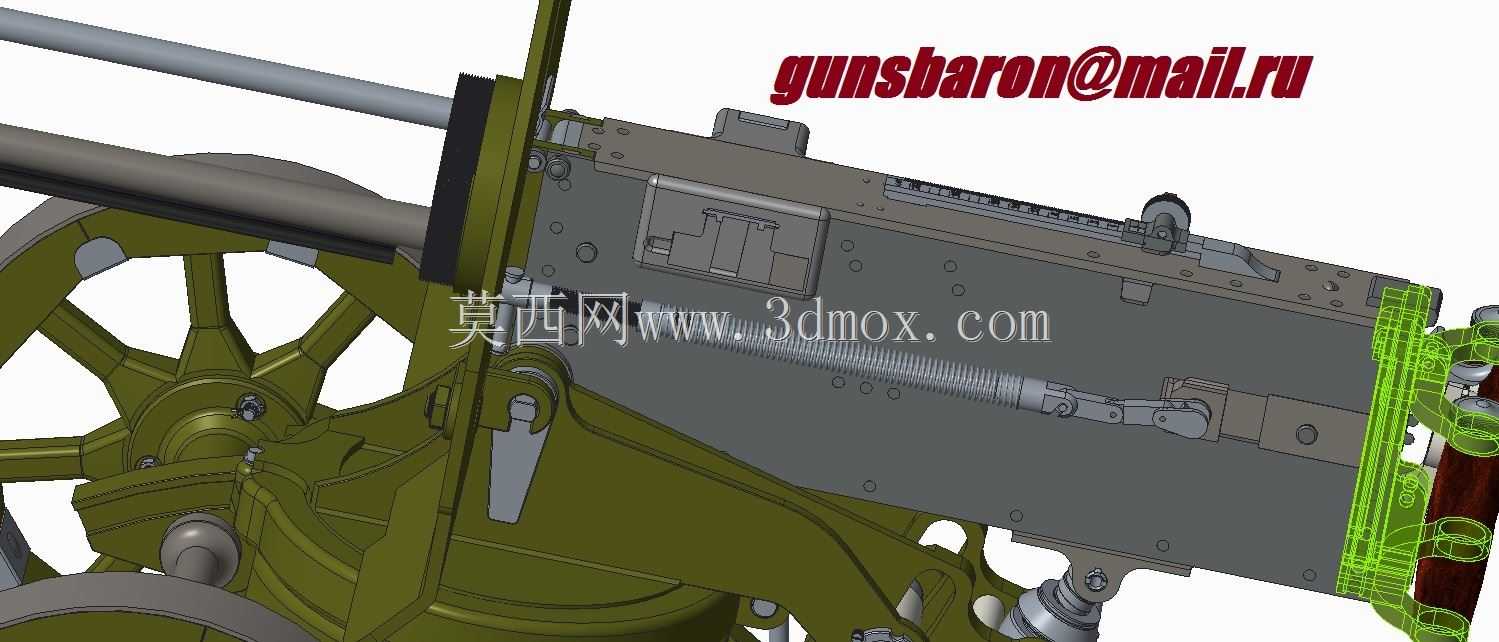

这款马克沁重机枪的全装配结构，完整还原了水冷式自动武器的核心机械逻辑，从工程视角看，其设计完全围绕持续火力输出的核心需求展开，没有多余的装饰性结构，每一处部件都对应实战场景下的功能要求。轮式拖架的设计是适配野战场景的核心结构，拖架采用弯管一体式成型结构，前端设置牵引挂环，可直接挂接在骡马载具或者小型牵引车辆上，在阵地转移时不需要完全拆解武器，两名士兵即可推动整枪短距离移动，大幅缩短了阵地转换的准备时间。轮组采用辐条式刚性轮结构，轮缘设置金属包边，可适应泥泞土路、碎石滩涂等复杂野战地形，轮轴与枪架主体采用铰接连接，在架设射击时可通过锁紧机构固定轮组角度，避免射击时枪身移位，同时轮架上预留了驻锄安装接口，在硬质地面架设时可加装驻锄插入地面，进一步抵消连续射击产生的后坐力。枪身主体的水冷套筒是马克沁机枪区别于其他自动武器的核心结构，套筒采用薄壁圆筒结构，内部容纳枪管，通过加注冷却水来吸收连续射击时枪管产生的热量，可支持长时间连续射击而不会出现枪管过热变形的问题，套筒前端设置密封端盖，后端与机匣采用法兰连接，拆卸后可快速更换枪管或者清理套筒内的水垢，套筒上方设置注水口，下方设置排水阀，在低温环境下可快速排空存水避免冻裂套筒。机匣部分集成了自动机的全部核心结构，包括肘节式闭锁机构、供弹机构、击发机构，所有运动部件都设置在封闭的机匣壳体内，可避免野战环境下的沙尘、泥土进入运动间隙造成卡滞，机匣尾部设置双握把结构，握把采用防滑木质包裹，中间设置按压式击发扳机，射手可双手握持握把稳定枪身，同时拇指按压扳机即可完成击发操作，操作逻辑符合人体工程学设计，长时间据枪也不会产生过度疲劳。供弹机构采用帆布弹带供弹结构，机匣侧面设置弹带入口，内部的拨弹齿可在自动机往复运动时同步完成弹带输送，不需要额外的动力输入，供弹节奏与枪机运动完全同步，可保证连续射击时的供弹可靠性，弹带可根据需求接长，支持数百发子弹的连续射击，完全满足阵地防御时的持续火力压制需求。枪身与枪架之间采用俯仰回转机构连接，射手可通过侧面的锁紧手轮调整枪身的俯仰角度和水平回转角度，调整范围覆盖-10度到+35度的俯仰角，以及左右各60度的水平射角，可对阵地前方的大范围区域形成火力覆盖，锁紧机构采用摩擦片式锁紧结构，锁紧后不会因为连续射击的振动出现角度偏移，保证射击精度。防盾结构安装在枪架前端，采用弧形钢板结构，可抵御正面来袭的步枪弹和破片，保护射手的上半身安全，防盾上开设瞄准缺口，射手可通过缺口完成瞄准操作，不需要将头部暴露在防盾外侧。从安装边界来看，整枪在拖架收起、轮组着地的行军状态下，整体长度控制在1.8米以内，宽度不超过0.7米，高度不超过1.1米，可直接装入轻型卡车的货厢或者骡马拖曳的弹药车中运输，不需要额外的大型运输载具；在架设射击状态下，驻锄展开后整体占地面积约1.2平方米，可在狭小的战壕掩体或者野战工事内部署，不需要过大的架设空间。从结构设计思路来看，整枪完全遵循实战优先的原则，所有部件都采用模块化设计，机匣、水冷套筒、枪架、轮组都可快速拆解，拆解后的单个部件重量不超过25公斤，可由单兵背负运输，在缺乏牵引载具的山地环境下，可拆分后由步兵班组携带机动，拆解后的部件通过快拆销和螺栓连接，不需要专用工具即可完成组装，组装时间不超过10分钟，可快速进入战斗状态。在实际应用场景中，这款武器主要用于阵地防御时的火力压制，可对1000米距离内的集群目标形成有效杀伤，也可对低空飞行的目标进行拦阻射击，水冷结构的设计使其可在短时间内连续发射数百发子弹，不会出现气冷式机枪长时间射击后枪管过热需要更换的问题，在持续的阵地防御作战中可靠性更高。结构细节上，所有运动部件都设置了润滑油注油嘴，可在日常维护时快速加注润滑油，保证在低温、沙尘环境下运动部件的动作顺畅，金属部件表面都采用氧化发蓝处理，可避免野战环境下的锈蚀问题，木质握把和部件都采用防潮处理，在潮湿的丛林或者雨季环境下也不会出现变形腐烂的问题。
